Регулятор расхода из герметичной емкости

Регулятор расхода из герметичной емкости

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию очистных сооружений физико-химической или биологической очистки сточных.вод и предназначено для стабилизации расхода воды/поступающей в отстойники. Емкость подключена к пневмосети, и регулирование расхода воды из нее осуществляется путем изменения подачи сжатого воздуха. Целью изобретения является расширение диапазона регулирования расхода воды. Поставленная цель достигается тем, что регулятор расхода, содержащий емкость 1, сообщенную трубопроводом 2 с источником сжатого воздуха, снабженным регулятором давления , исполнительным органом 14, трубопроводом 3 расхода с дросселем 7 и исполнительным органом 8, введены датчик 9 уровня, подключенный выходом к исполнительным органам 14 и 8, и датчик 13 давления , подсоединенный к трубопроводу 3 расхода с дросселем 7.1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з G 05 0 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4689657/24 (22) 17.02.89 (46) 07,02,92, Бюл. t4 5 (71) Московское структурное подразделение "Промсвязьэнергоналадка" (72) А.В.Щипков и В.И.Янкелевич (53) 621.646(088.8) (56) Авторское свидетельство СССР

Nã 771621, кл. 6 05 О 7/01, 1970, (54) РЕГУЛЯТОР РАСХОДА ИЗ ГЕРМЕТИЧНОЙ ЕМКОСТИ (57) Изобретение относится к оборудованию очистных сооружений физико-химической или биологической очистки сточных вод и предназначено для стабилизации расхода воды, поступающей в отстойники. Емкость

„„5U 1711119 А1 подключена к пневмосети, и регулирование расхода воды из нее осуществляется путем изменения подачи сжатого воздуха. Целью изобретения является расширение диапазона регулирования расхода воды. Поставленная цель достигается тем, что регулятор расхода, содержащий. емкость 1, сообщенную трубопроводом 2 с источником сжатого воздуха, снабженным регулятором давления, исполнительным органом 14, трубопроводом 3 расхода с дросселем 7. и исполнительным органом 8, введены датчик

9 уровня, подключенный выходом к исполнительным органам 14 и 8, и датчик 13 давления, подсоединенный к. трубопроводу 3 расхода с дросселем 7. 1 ил.

1711119 тановлены дроссельное устройство 7 и исполнительный орган 8. В емкости 1 размещен многопозиционный датчик 9 уровня, обеспечивающий в данном случае изменение пределов уровня от Ниии до Низка. 25

На трубопроводе 5 установлен гидрозатвор 10, на воздушнике 6 — дроссельное устройство 11. Трубопровод 2 подачи сжатого воздуха снабжен регулятором 12 дви30 жения с датчиком 13 давления, который подключен к трубопроводу 3 расхода до дроссельного устройства 7, Датчик 9 уровня соединен с исполнительным органом 14, размещенным на трубопроводе 2 подачи сжатого воздуха 2, и

35 исполнительным органом 8, Объем емкости ниже Нмин и не поднимался выше Нмвкс 40

Регулятор работает следующим образом.

Разгрузка регулируемой емкости 1 осуществляется ло трубопроводу 3, а по тру45 бопроводу 2 в емкость постоянно подается сжатый воздух, который выходит в атмосферу через воздушник 6. Так как режим поступления стоков нестабилен, то уровень в емкости 1 изменяется в пределах от Нм до

Нмзкс. При этом изменялось бы,гидравлическое давление перед дроссельным устрой50

Составитель А. Щипков

Редактор И. Шмакова Техред M.Mîðãåíòàë Корректор M. Кучерявая

Заказ 338 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Изобретение относится к оборудованию очистных сооружений физико-химической или биологической очистки сточных вод.

Целью изобретения является расширение диапазона регулирования.

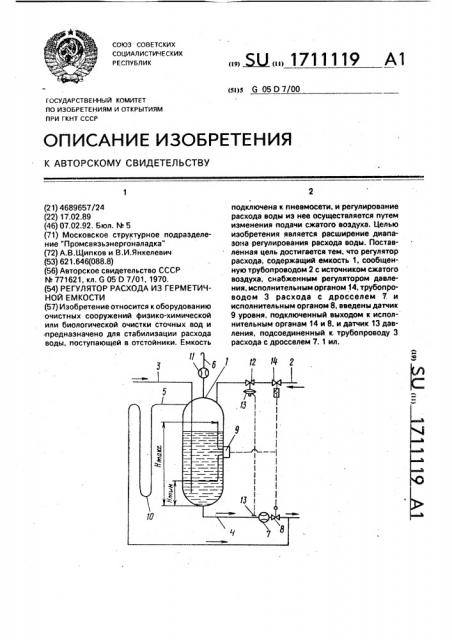

На чертеже приведен пример принциПиальной схемы регулятора расхода воды из емкости в отстойники в схеме обезврежиВания сточных вод, Регулятор расхода содержит герметич ную емкость 1, подключенную воздушным .трубопроводом 2.к источнику сжатого воздуха (не показан). К емкости 1 подключен трубопровод 3 от реактора. Емкость 1 подсоединена трубопроводом 4 расхода к от стойнику (не показан), снабжена аварийным трубопроводом 5 перелива и воэдушником

6, сообщающим воздушную полость емкости 1 с атмосферой. На трубопроводе 3 ус,1 подбирают таким, чтобы уровень в ней в ,течение суточного графика работы источни; кое образования сточных вод не опускался

20 ством 7 на трубопроводе 3. Для стабилизации этого давления соответственно подачи воды в отстойники датчик 13 регулятора 12 давления сжатого воздуха (типа "после себя") подсоединен к трубопроводу 4 до дроссельного устройства 7. При таком подключении датчика 13 регулятора 12 давления создает дополнительное компенсационное давление перед дроссельным устройством 7, удерживая все время сумму гидравлического и пневматического давления перед дроссельным устройством 7 постоянной. Величину этого полного давления задают, исходя из взаимных высотных расположений реактора, емкости и отстойника.

Гидрозатвор 10 на трубопроводе 5 аварийного перелива исключает сброс воздуха при нормальной работе в трубопровод 4 и служит защитой емкости 1 от аварийного повышения давления воздуха. При длительном прекращении подачи стоков уровень в емкости 1 опускается ниже Н и, и размыкает электрическую цепь нижнего уровня (датчик 9). При этом закрываются исполнительные органы 8 и 14. Пуск устройства в работу (открытие исполнительных органов 8 и 14) осуществляют при определенном накоплении стоков s емкости

1 — например, при среднем уровне (от датчика 9 уровня или вручную), Формула изобретения

Регулятор расхода из герметичной емкости, содержащий источник сжатого воздуха, подключенный к емкости воздушным трубопроводом, включающим регулятор давления с датчиком давления и исполнительный орган, трубопровод расхода из емкости, включающий дроссель с исполнительным органом, о т л и ч а ешийся тем, что, с целью расширения диапазона-регулирования, он содержит многодиапаэонный датчик уровня, размещенный в емкости и подключенный выходом к исполнительным органам, размещенным соответственно на воздушном трубопроводе и на трубопроводе расхода, причем воздушный трубопровод соединен с воздушной полостью емкости, а датчик давления подключен к трубопроводу расхода до дросселя.
