Регулятор уровня в бьефах гидротехнических сооружений

Регулятор уровня в бьефах гидротехнических сооружений

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам водорасп ределения, а именно к автоматическим устройствам для регулирования уровня воды в бьефах гидротехнических сооружений , и является усовершенствованием известного регулятора по авт. св. № 1113782. Целью изобретения является повышение точности регулятора. Поставленная цель достигается тем, что в регуляторе уровня, содержащем затвор 1 на первой горизонтальной оси 2 вращения с противовесом 3, соединенный через секторы 5 с полкой 6, на сливной кромке полки 6 закреплен поперечный козырек 9.2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 05 D 9/02

ГОСУДАРСТВЕН1ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1113782 (21) 4608747/24,, (22) 19.09.88 (46) 07.02.92. Бюл. ЬЬ 5 (71) Киргизский сельскохозяйственный институт им. К.И.Скрябина (72) Я.В.Бочкарев и В.В.Гриднев (53) 621.646(088.8) (56) Авторское свидетельство СССР

ЬВ 1113782, кл. G 05 0 9/02, 1982.(54) РЕГУЛЯТОР УРОВНЯ В БЬЕФАХ ГИДРОТЕХНИЧЕСКИХХ СООРУЖЕНИЙ

„, Я2„, 1711125 А2 (57) Изобретение относится к средствам водораспределения, а именно к автоматическим устройствам для регулирования уровня воды в бьефах гидротехнических сооружений, и является усовершенствованием известного регулятора по авт. св. Рв 1113782.

Целью изобретения является повышение точности регулятора. Поставленная цель достигается тем, что в регуляторе уровня. содержащем затвор 1 на первой горизонтальной оси 2 вращения с противовесом 3, соединенный через секторы.5 с полкой 6, на сливной кромке полки 6 закреплен поперечный козырек 9. 2 ил.

1711125

Составитель Т. Задворная

Редактор И. Шмакова ТехредМ.Моргентал Корректор М. Кучерявая

Заказ 338 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4!5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к средствам водораспределения, а именно к автоматическим устройствам для регулирования уровня воды в бьефах гидротехнических сооружений, и является усовершенствовани- 5 ем известного регулятора по авт. св. и 1113782, Целью изобретения является повышение точности регулирования уровня верхнего 6 ьефа гидросооружений. 10

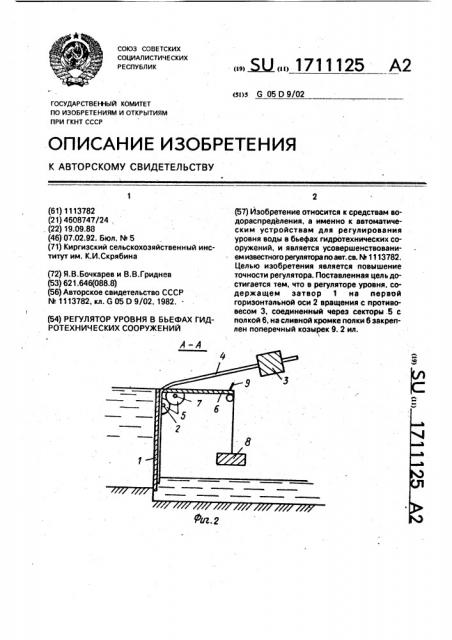

На фиг.1 изображен регулятор уровня, вид сверху в плане; на фиг.2 — разрез А-А на фиг.1.

Регулятор уровня в бьефах гидротехни ческих сооружений состоит из затвора 1, 15 установленного на первой горизонтальной оси 2 и соединенного с противовесом 3,. который с возможностью регулируемого перемещения закреплен на балках 4. Затвор 1 посредством зубчатых секторов 5 соединен 20 с полкой 6, установленной на второй горизонтальной оси 7 вращения.

На сливной кромке полки 6 регулируемо закреплен поплавок 8 и смонтирован поперечный козырек 9.

При регулировании уровня верхнего бьефа гидросооружения слой жидкости, сливаясь по полке 6, уменьшается по толщине, но при этом увеличивается его кинетическая энергия. попадая на поперечный козырек 9, гасится энергия слоя жидкости и передается через зубчатые секторы 5 на затворы 1 в виде момента вращения, открывающего затвор 1.

Формула изобретения

Регулятор уровня в бьефах гидротехнических сооружений по авт. св. В 1113782, отличающийсятем,что, цельюповышения точности регулятора, на сливной кромке полки закреплен поперечный козырек.
