Регулятор давления

Регулятор давления

Иллюстрации

Показать все

Реферат



Изобретение относится к регуляторам давления, предназначенным для понижения давления газа и поддержания его в требуемых пределах. Цель изобретения - уменьшение габаритов и повышение надежности . Газ подается во входной штуцер 5, затем вращением воротка 9 сжимается рабочая пружина 7, которая воздействует на мембрану 15 и передаточный шпиндель 16, при этом редуцирующий клапан 3 открывается и происходит понижение давления газа , отбор которого ведется через выходной штуцер 6. В процессе вращения воротка 9 ,он увлекает за собой оси 10 сателлитов 11, колпак-шкалу 12 давлений, причем передаточное отношение подобрано так, что колпак-шкала совершает не более одного оборота при максимальном перемещении воротка 9, т.е. при максимальном рабочем давлении. После проведения настройки в колпак-шкалу 12 давлений устанавливается винт 14. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s G 05 0 16/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4718720/24 (22) 14.07.89 (46) 07,02,92. Бюл. N 5 (71) Барнаульский аппаратурно-механический завод (72) Г.Е.Головня и В.В.Есаулов (53) 621.646.4 (088.8) (56) 1. Авторское свидетельство СССР

¹ 1462265, кл, G 05 0 16/06, 1987.

2. Авторское свидетельство СССР

¹ ã772233553322, . кKл . G 05 D 16/06, 1978. (54) РЕГУЛЯТОР ДАВЛЕНИЯ (57) Изобретение относится к регуляторам давления, предназначенным для понижения давления газа и поддержания его в требуемых пределах. Цель изобретения— уменьшение габаритов и повышение надеж„„. Ы„„171112б А1 ности. Газ подается во входной штуцер 5, затем вращением воротка 9 сжимается рабочая пружина 7, которая воздействует на мембрану 15 и передаточный шпиндель 16, при этом редуцирующий клапан 3 открывается и происходит понижение давления газа, отбор которого ведется через выходной штуцер 6, В процессе вращения воротка 9, он увлекает за собой оси 10 сателлитов 11, колпак-шкалу 12 давлений, причем передаточное отношение подобрано так, что колпак-шкала совершает не более одного оборота при максимальном перемещении воротка 9, т,е. при максимальном рабочем давлении. После проведения настройки в колпак-шкалу 12 давлений устанавливается винт 14. 1 з.п. ф-лы, 1 ил.

1711126

15

55 тации регулятора.

Изобретение относится к регуляторам давления, предназначенным для понижения давления газа и поддержания его в требуемых пределах.

Известны регуляторы давления газа, где рабочее давление устанавливается путем сжатия на нужную величину рабочей пружины с помощью воротков различных конструкций, при этом давление в рабочей камере регулятора обычно контролируется по манометру (1), Известен задатчик абсолютного давления с барокоррекцией, применяемый в системах регулирования давления воздуха в гермокабинах, в котором установка и конт-. роль требуемого давления осуществляется косвенным путем по величине натяжения чувствительного элемента (вакуумированного сильфона), при этом вращение регулирующего винта через простую шестеренчатую передачу передается на индикаторный элемент в виде шкалы со стрелкой (2).

Однако в известном устройстве использована "простая передача", которая ведет к существенному увеличению габаритных размеров регулятора, Кроме того, выступающая часть из-за несимметричности простого шестеренчатого реДуктора наиболее подвержена ударам, вибрациям и другим внешним воздействиям, что вместе с индикатором в виде шкалы со стрелкой и защитными легкоповреждаемыми стеклами, особенно в тяжелых эксплуатационных условиях, снижает надежность устройства в целом, Целью изобретения является уменьшение габаритных размеров регулятора давления газа и улучшение эргономики, показателей надежности в тяжелых эксплуатационных условиях.

Указанная цель достигается тем, что регулятор давления с устройством контроля рабочего давления снабжен дополнительной шестерней с внутренними зубьями, закрепленной в корпусе концентрично винту, внутри которой расположены центральная и боковые шестерни с образованием планетарного редуктора, а индикаторный элемент выполнен в виде поворотного колпака со шкалой.

Во избежание случайной разрегулировки планетарный редуктор оснащен фиксирующим элементом, ограничивающим движение колпака-шкалы в осевом направлении.

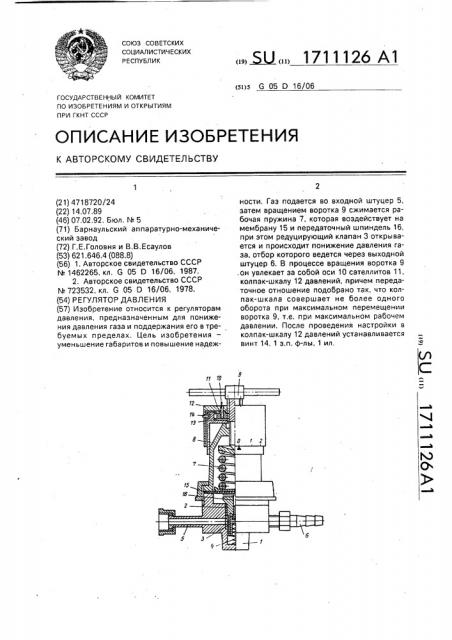

На чертеже представлен регулятор давления, общий вид.

Регулятор давления газа состоит из корпуса 1, седла 2, редуцирующего клапана 3, 20

50 клапанной пружины 4, входного 5 и выходного 6 штуцеров, рабочей пружины 7 и крышки 8 регулятора. На колпаке-шкале 12 выполнен фиксирующий элемент — винт 14, который входит в проточку, выполненную на зубчатом .колесе 13, и дает возможность проводить подрегулировку шкалы в процессе эксплуатации без разборки регулятора и в то же время исключает возможность случайного нарушения регулировки, выполненной на заводе-изготовителе.

Регулятор работает следующим образом.

Газ подается во входной штуцер 5. 3атем вращением. винта 9 сжимается рабочая пружина 7, которая воздействует на мембрану 15 и передаточный шпиндель 16, при этом редуцирующий клапан 3 открывается и происходит понижение давления газа, отбор которого ведется через выходной штуцер 6. В процессе вращения винта 9 он увлекает за собой через оси 10 сателлитов

11 колпак-шкалу 12 давлений, причем передаточное отношение подобрано таким, что колпак-шкала совершает не более одного оборота при максимальном ходе винта 9, т,е. при максимальном рабочем давлении.

Установка колпака-шкалы 12 давлений в соответствии с действительными значениями давления, контролируемыми по манометру, проводится при приемо-сдаточных испытаниях или в процессе эксплуатации с вывернутым винтом 14 при расходовании газа. После проведения настройки в колпакшкалу12 давлений устанавливается винт 14.

Для различных типов регуляторов, предназначенных для проведения сварочных работ в тяжелых эксплуатационных условиях, колпак-шкала 12 давлений выполняется с различной градуировкой в зависимости от жесткости и усилия рабочей пружины 7, а также и от требуемого рабочего давления.

Использование предлагаемого регулятора давления газа с контролем рабочего давления косвенным способом по шкале, связанной кинематически с положением регулирующего винта и со сжатием рабочей пружины, позволяет улучшить эргономику, показатели надежности и удобство эксплуатации регулятора за счет исключения из конструкции индикаторов давления стрелочного типа и за счет возможности подрегулировки шкалы в процессе эксплуаВ сравнении с газовыми регуляторами, которые используются в основном для сварочных работ, исключение из конструкции манометров позволяет повысить надеж17И 126

20

30

40

50

Составитель В.Есаулов

Техред М,Моргентал Корректор Н.Ревская

Редактор И,Шмакова

Заказ 339 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 ность изделия и сократить эксплуатационные расходы.

Формула изобретения

1. Регулятор давления, содержащий корпус, между входной и выходной полостями которого установлен регулирующий орган, связанный с чувствительным элементом, снабженным механизмом настройки, выполненным в виде винта, установленного в корпусе и снабженного ручкой настройки и центральной шестерней, находящейся в зацеплении с боковой шестерней, ось которой соединена с индикаторным элементом, отл и ч а ю щи и с я тем, что, с целью уменьшения габаритов и повышения надежности регулятора, он снабжен дополнительной шестерней с внутренними зубья5 ми, закрепленной на корпусе концентрично винту, внутри которой расположены центральная и боковая шестерни с образованием планетарного редуктора, а индикаторный элемент выполнен в виде по10 воротного колпака со шкалой.

2. Регулятор по п1,отл ич а ющийс я тем, что он снабжен фиксатором осевого перемещения кол па ка.
