Изобретение относится к электротехнике и предназначено для коммутации электрических цепей бытовых электрических приборов. Целью изобретения является повышение износостойкости, надежности и уменьшение габаритов. Устройство содержит корпус, опрокидывающую клавишу 2, неподвижные контакты 5 и U-образный контактный мостик (КМ) 7 с подвижными контактами 8, шарнирно установленный на контактном выводе 6 и содержащий двухэлементный опорный кронштейн (ОК) 9, на который надета пружина 11 сжатия. ОК 9 выполнен в виде частей его стенок, направленных встречно и внутрь КМ 7 с образованием зазора с его основанием. Устройство снабжено также арочным элементом 12 с наклонными выступами, жестко закрепленным в клавише и пропущенным через КМ 7. При замыкании контактов выступы разворачивают на небольшой угол КМ 7 и притирают контакты , разрушая окисные пленки. 1 з.л.ф-лы, 9 ил. w Ё

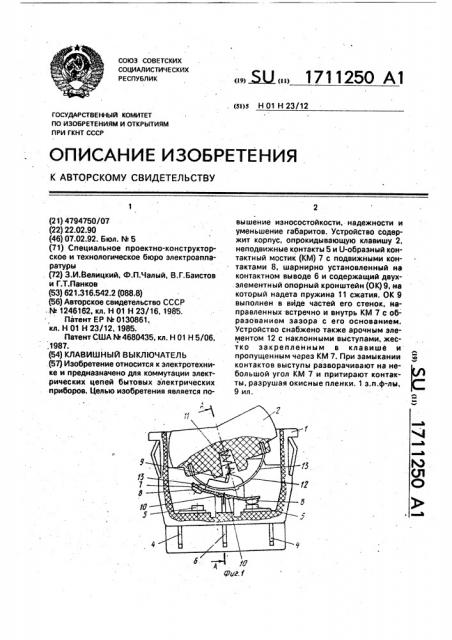

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н) (и)5 Н 01 Н 23/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7 д гО

/ 7

Риг. г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4794750/07 (22). 22.02.90 (46) 07.02.92. Бюл. hh 5 (71) Специальное проектно-конструктор ское и технологическое бюро электроаппаратуры . (72) 3.И.Велицкий, Ф.П.Чалый, В.Г.Баистов и Г.Т.Панков (53) 621.316.542.2 (088.8) (56) Авторское свидетельство СССР .Q 1246162, кл. Н 01 Н 23/16, 1985.

Патент EP М 0130861, кл. H 01 Н23/12,,1985.

Патент США В&4680435, кл. Н 01 Н 5/06, .1987. (54) КЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ .(57) Изобретение относится к электротехнике и предназначено для коммутации электрических цепей бытовых электрических приборов. Целью изобретения является повышение иэносостойкости, надежности и уменьшение габаритов. Устройство содержит корпус, опрокидывающую клавишу 2, неподвижные контакты 5 и U-образный контактный мостик (КМ) 7 с подвижными контактами 8, шарнирно установленный на контактном выводе 6 и содержащий двухэлементный опорный кронштейн (ОК) 9, на который надета пружина 11 сжатия. 0К 9 выполнен в виде частей его стенок, направленных встречно и внутрь КМ 7 с образованием зазора с его основанием.

Устройство снабжено также арочным элементом 12 с наклонными выступами, жестко закрепленным в клавише и пропущенным через КМ 7. При замыкании ф контактов выступы разворачивают на небольшой угол КМ 7 и притирают контакты, разрушая окисные пленки. 1 з.п.ф-лы.

9 ил.

1711250

Изобретение относится к электротехнике, в частности к клавишному выключателю, предназначенному для коммутации электрических цепей бытовых электрических приборов, например холодильников, нагревательных приборов, стиральных машин, вентиляторов и т.ll.

Цель изобретения — повышение износостойкости,.надежности и уменьшение габаритов.

На фиг. 1 представлен клавишный выключатель, продольный разрез; на фиг. 2— разрез А-А на фиг. 1; на фиг. 3 — развертк4 контактного мостика; на фиг. 4 — отформованный контактный мостик. вид сбоку; на фиг. 5 — узел в сборе; на фиг. 6 — арочный элемент до сборки с клавишей, вид сверху; на фиг. 7 — контактный мостик и арочный элемент в среднем промежуточном положении, которое они занимают в узле согласно фиг. 5, вид сверху; на фиг. 8-тоже, в первом переключенном положении, вид сверху; на фиг. 9 — то же, во втором переключенном положении, вид сверху.

Выключатель состоит из изоляционного корпуса 1, клавиши 2, установленной в гнездах корпуса своими полуосями 3 с возможностью опрокидывания; Корпус 1 содержит .также жестко закрепленные в нем крайние контактные выводы 4 с неподвижными кон. тактами 5 и средний контактный вывод 6, на котором шарнирно установлен контактный мостик 7 с подвижными контактами 8. Мостик 7 имеет U-образный профиль в поперечном сечении и содержит двухэлементный опорный кронштейн 9 под пружину, выполненный в виде частей его боковых стенок, отогнутых встречно и вовнутрь U-образного профиля контактного мостике с образова. нием зазора с его основанием.

Контактный мостик 7 изготовляется из тонкого токопроводящего проката (фиг. 3) путем его гибки по пунктирным линиям с образованием 0-образного профиля и последующей встречной гибки его частей с образованием двухэлементного опорного кронштейна 9.

Контактный мостик 7 выполнен с двумя симметричными относительна его поперечной оси пуклевками 10, между которыми образуется опорная поверхность для шарнирной установки на среднем контактном выводе возможностью ограниченного поворота вокруг своей оси. Контактный мостик поджимается к указанному. выводу цилиндрической пружиной 11 сжатия, один торец которой одет на двухэлементный кронштейн 9, а другой установлен в гнезде клавиш 2.

В гнездах клавиши, расположенных симметрично относительно ее поперечной оси, вставлены и зафиксированы в напряженном состоянии концы упругого арочного

5 элемента 12, выполненного в виде пластины с двумя наклонными выступами 13, которые также расположены симметрично относительно ее поперечной оси. При этом арочный элемент 12 пропущен через

10 U-образный профиль контактного мостика, на одну из стенок которого при замыкании подвижных контактов с неподвижными набегают наклонные выступы 13, поворачивая на небольшой угол контактный мостик и

15 притирая контакты.

Оптимальный угол наклона а выступов

13 относительно продольной оси арочного элемента 12 составляет 12-15О, Уменьшение угла а ниже указанного диапазона сво20 дит эффект притирания к минимуму, а его превышение вызывает черезмерное затира-. ние выступов 13 арочного элемента при взаимодействии с контактным мостиком.

Выключатель собирают следующим об25 разом.

Сначала собирают узел, содержащий клавишу 2, контактный мостик 7, пропущенный через его U-образный профиль арочный . элемент 12 и цилиндрическую пружину 11

30 (фиг. 5). Узел фиксированный, так как концы арочного элемента 12 жестко зафиксированы в гнездах клавиши, нижний торец пружины одет на опорный кронштейн 9, причем в средней части арочного элемента выполне35 на поперечная выдавка 14; в которую вставлен нижний. торец опорного кронштейна 9, жестко зафиксированный в выдавке 14 пружиной 11., При изготовлении контактов 5 и 8 из

40 благородного металла, например серебра, острая необходимость притирания контактов отсутствует. В этом случае выключатель может быть выполнен без арочнаго элемента 12. Сборка такого выключателя проиэво45 дится с предварительной установкой пружины 11 с некоторым натягом ее витков на двухэлементном опорном кронштейне 9, исключающим затирание в процессе переключения в рабочей паре пружина — кронш50 тейн благодаря пружинению его элементов.

Затем производится фиксация верхнего торца пружины 11 в гнезде клавиши 2.

Собранный узел вставляют в корпус, в котором предварительно закреплены край55 we контактные выводы 4 с неподвижными контактами 5 и средний контактный вывод6, так, что опорная поверхность контактного мостика, расположенная между двумя его пуклевками 10, входит в упор с торцом сред1711250 него контактного вывода 6, а полуоси 3 клавиши — в соответствующие отверстия корпуса выключателя.

Выключатель работает следующим образом. 5

При опрокидывании клавиши происходит сжатие рабочей пружины 11, а после. того, как часть. усилия, оказываемого ею на разомкнутое плечо контактного мостика, превысит часть усилия на замкнутое плечо 10 контактного мостика, происходит его переброс в другое крайнее положение и переключение контактов.. Обратное переключение производится аналогичным образом. 15

На фиг. 7 схематически показан контактный мостик 7 и арочный элемент 12 в промежуточном состоянии, когда пружина 11 не опрокинула контактный мостик в крайнее положение. При этом наклонные выступы 13 20 арочного элемента. не взаимодействуют с торцами 15 или 16 U-образного профиля контактного мостика 7 и продольная ось Ь последнего совпадает с продольной ocbe a арочного элемента 12, 25

После сборки выключателя в корпусе под действием пружины 11 контактный мостик переводится в крайнее положение, а подвижный контакт замыкается с неподвижным контактом с притиранием; так.как 30 вследствие набегания одного наклонного выступа 13 арочного элемента на торец бо ковой стенки контактного мостика происходит его разворот на.небольшой угол, определяемый углом несовпадения про- 35 дольных осей Ь и а контактного мостика и, арочного элемента (фиг. 8).

При опрокидывании клавиши в другое крайнее положение происходит размыкание одной пары контактов и замыкание дру- 40 гой пары контактов с их притиранием укаэанным образом. При этом притирание контактов обеспечивает другой наклонный выступ 13 арочного элемента (фиг. 9), взаимодействующий с торцом 16 боковой стенки 45 контактного мостика.

Таким образом, повышаются износостойкость и надежность работы выключателя, уменьшаются его габариты в ширину за счет двухэлементного опорного кронштейна, направленного вовнутрь U-образного профиля контактного мостика с образованием зазора с его основанием, Надежность выключателя повышается за счет притирания контактов после их замыкания, что обеспечивается арочным элементом с двумя наклонными выступами, поворачивающими на небольшой угол контактный мостик после замыкания контактов.

Благодаря этому в выключателе могут быть использованы медные контакты, окисные пленки которых в процессе эксплуатации разрушаются.

Формула изобретения

1. Клавишный выключатель, содержащий изоляционный корпус, опрокидываемую клавишу и витую пружину сжатия, один торец которой упирается в опрокидываемую клавишу, а другой — e двухэлементный опорный кронштейн 0-образного контактного мостика, шарнирно установленного на контактном выводе и перемыкающего неподвижные контакты, о т л и ч а ю щ и й.с я тем, что, с целью повышения износостойкости, надежности и уменьшения габаритов, двухэлементный опорный кронштейн выполнен в виде частей V-образного контактного мостика, направленных встречно одна другой и вовнутрь U-образного контактного мостика с образованием зазора с его осно- . ванием.

2. Выключатель по п.1, о т л и ч а ю щ и йс я тем, что опрокидываемая клавиша снабжена арочным элементом, расположенным по обе стороны от оси ее вращения и пропущенным под двухэлементным опорным кронштейном между боковыми стенками Uобразного контактного мостика, причем. арочный элемент снабжен наклонными выступами, обращенными к одной из боковых стенок U-образного контактного мостика и набегающими на нее при замыкании U-образного контактного мостика с неподвижными контактами.

1711250

1711250

Фиг.8
