Волноводная нагрузка

Волноводная нагрузка

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике. Цель изобретения - улучшение согласования при уменьшении длины. Нагрузка содержит отрезок 1 прямоугольного волновода, в узких стенках 2 которого по его длине выполнены полости 3, размеры h которых в направлении, перпендикулярном широким стенкам 4, больше размера узких стенок 2 его канала. Полости 3 заполнены поглотителем 5, который образует узкие стенки канала отрезка 1. Глубина t и размер h полостей 3 соответственно равны t (n ±0,1) АН , h b + (n ± 0,1) Аи, где n 0,13 при п 1и п (п -1)/2 при n 1, n 1,2.3,...; b - размер узких стенок канала отрезка 1j Ян - длина волны в материале поглотителя 3 на нижней частоте рабочего диапазона. Благодаря выполнению канала отрезка 1 одного размера на всем его протяжении обеспечивается отсутствие отражений от поглотителя 5, и вся поступившая на вход отрезка 1 энергия рассеивается в поглотителе 5, а тепло отводится через металл стенок 2 и 4. Экспериментально установлено, что при указанных, размерах h и t одновременно обеспечиваются минимум КСВН и минимальная неравномерность частотной характеристики ослабления, что позволяет рассеивать более высокую мощность, поскольку уменьшается возможность локальных перегревов. Выполнение узких стенок 2 непосредственно из поглотителя 5 уменьшает габариты. 3 ил. СО с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s Н 01 Р 1/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 ) 4 (Л (21) 4658992/09 (22) 06.03.89 (46) 07.02.92. Бюл. М 5 (71) Научно-производственное объединение

"Исток" (72) А,А.Осипов и К.В.Юрьев (53) 621.372.85(088.8) (56) Заявка Японии М 44-1765, кл. 98/3/ С 01, 1969.

Авторское свидетельство ЧСФР

N -190908,,кл. Н 01 P 3/00, 1981. (54) ВОЛНОВОДНАЯ НАГРУЗКА (57) Изобретение относится к радиотехнике.

Цель изобретения — улучшение согласования при уменьшении длины. Нагрузка содержит отрезок 1 и рямдугольного вол новода, в узких стенках 2 которого по его длине выполнены полости 3, размеры h которых в направлении, перпендикулярном широким стенкам 4, больше размера узких стенок 2 его канала. Полости 3 заполнены поглотителем 5, который образует узкие стенки канала отрезка 1. Глубина t и размер h полостей,,5LJ „„1711275 А1

3 соответственно равны t=(n 0,1))+,, h =

Ь + (п + 0,1)i4, где п = 0,13 при n = 1 и и =(п -1)/2 при n > 1, n =; Ь вЂ” размер узких стенок канала отрезка 1.; Ян — длина волны в материале поглотителя 3 на нижней частоте рабочего диапазона. Благодаря выполнению канала отрезка 1 одного размера на всем его протяжении обеспечивается отсутствие отражений от поглотителя 5, и вся поступившая на вход отрезка 1 энергия рассеивается в поглотителе 5, а тепло отводится через металл стенок 2 и 4.

Экспериментально установлено, что при указанных, размерах h u t одновременно обеспечиваются минимум КСВН и минимальная неравномерность частотной характеристики ослабления, что позволяет рассеивать более высокую мощность, поскольку уменьшается возможность локальных перегревов. Выполнение узких стенок 2 непосредственно из поглотителя 5 уменьшает габариты. 3 ил.

1711275

45

55

Изобретение относится к радиотехнике, а именно к волноводной технике, и может быть использовано в качестве эквивалента антенны или оконечного устройства вол новодных трактов.

Целью изобретения является улучшение согласования при уменьшении длины.

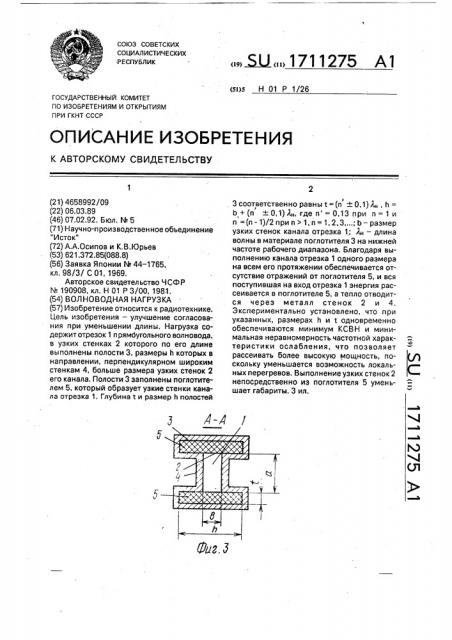

На фиг.1 показана волноводная нагрузка, -разрез по узкой стенке; на фиг.2- то же, разрез по широкой стенке; на фиг.3 — разрез

А-А на фиг,1, Волноводная нагрузка содержит отрезок 1 прямоугольного волновода, в узких стенках 2 которого по длине отрезка 1 выполнены полости 3, размеры h которых в направлении, перпендикулярном широким стенкам 4, больше размера узких стенок 2, Полости 3 заполнены поглотителем 5, который образует узкие стенки 2 канала, отрезка

1. Размеры канала отрезка 1 на длине поглотителя 5 соответствуют размерам канала на

его входе, а глубина t полостей 3 и их размер

h соответственно равны

t = (n + 0,1) Q; h = Ь + 2(п + 0,1) i4, где n = 0,13 при n = 1 или п = (и-1)/2 при и > 1; n =; b — размер узких стенок канала отрезка 1; Ан — длина волны в материале поглотителя 3 на нижней частоте рабочего диапазона.

Волноводная нагрузка работает следующим образом.

Приходящая на вход отрезка 1 энергия, не претерпевая отражений на переходе металл — поглотитель 5, поскольку канал отрезка 1 на всем протяжении имеет одинаковый размер, рассеивается в поглотителе 5, а тепло отводится через металл стенок 2 и 4.

Благодаря выполнению узких стенок 2 канала отрезка 1 непосредственно из поглотителя 5 уменьшаются габариты предлагаемой волноводной нагрузки по сравнению с известной, Экспериментально установлено также, что при указанных размерах полостей 3 обеспечиваются одновременно мини5 мум КСВН и минимальная неравномерность частотной характеристики ослабления, позволяющие рассеивать более высокие мощности, поскольку уменьшается возможность возникновения локальных перегревов. Ука10 занный эффект достигается при любом значении п, однако конкретная величина и выбирается из конструктивных требований таких, как механическая прочность, возможность реализации с учетом обеспечения теп15 лоотвода и исходя из параметров материала имеющегося аоглотителя.

Формула изобретения

Волноводная нагрузка, содержащая отрезок прямоугольного волновода, в узких стенках которого по его длине выполнены

20 полости, размеры h которых в направлении, перпендикулярном широким стенкам, больше размера узких стенок канала отрезка прямоугольного волновода и которые заполнены поглотителем, отличающаяся тем, 25 что, с целью улучшения согласования при уменьшении длины, узкие стенки канала отрезка прямоугольного волновода образованы поглотителем, размеры его канала на длине поглотителя соответствуют размерам

30 канала на его входе, а глубина t полостей и их размер h соответственно равны

t = (n +. 0,1) Я, h = b + 2 (n + 0,1) i4, Ф n — 1 где и =0,13 при и =1 или n = 2 при

35 n > 1, n = 1 2 3,...; b — размер узких стенок канала отрезка прямоугольного волновода;

Ян — длина волны в материале поглотителя на нижней частоте рабочего-диапазона.

1711275

40

50
