Изобретение относится к антенной технике , а именно к оборудованию стендов и антенных полигонов, предназначенному для совмещения осей антенн при измерении их характеристик. Цель изобретения - повышение точности и упрощение процесса совмещения осей антенн. Устройство дляч совмещения осей антенн имеет две опоры 1 и 2, установленные на основании Зс возможностью продольного перемещения от: носительно совмещаемых осей. На опорах 1 и 2 закреплены антенны 5 и. 6, ориентированные навстречу одна другой.. Антенна 5 закреплена неподвижно, а антенна 6 - посредством узла 7 регулировки, состоящего из последовательно соединенных механизма поворота, двухкоординатного узла поперечного перемещения и двухстепенного шарнира. Механизм поворота содержит планшайбу, закрепленную на опоре 2, и фланец, установленный соосно на планшайбе с возможностью вращения посредством ввинчивания и вывинчивания регулировочных винтов, создающих тангенциальные усилия на фланец. На фланце установлен двухкоординатный узел поперечного перемещения , выполненный в виде двух пар направляющих с ползунами, закрепленных ортогонально на корпусе, двух пар регулировочных винтов и упоров. На выходном ползуне жестко закреплен двухстепенный шарнир, который выполнен в виде кардана, крестовина которого снабжена двумя торцовыми выступами, каждый из которых взаимодействует с двумя регулировочными винтами, установленными на вилках кардана . Цель достигается за счет шести степеней свободы перемещения оси одной из антенн и наличия точных и жестких механизмов перемещения . 5 ил. (Л С го VI о

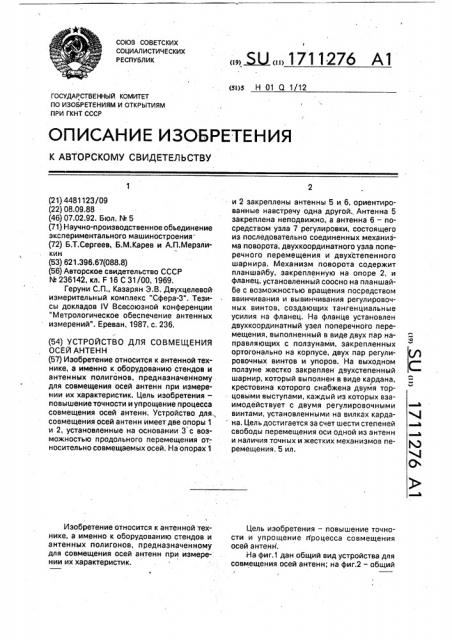

1 (19) (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)S Н 01 Q 1/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

5с

К АВТОРСКОМУ СВИДETEflbCTBY (21) 4481123./09 (22) 08.09.88 (46) 07.02.92. Бюл. М 5 (71) Научно-производственное обьединение экспериментального машиностроения(72) Б.Т,Сергеев, Б.M.ÊàðåB и А.П.Мерзликин (53) 621.396.67(088.8) (56) Авторское свидетельство СССР

М 236142, кл. F 16 С 31/00, 1969.

Геруни С.П., Казарян 3.B. Двухцелевой измерительный комплекс "Сфера-3". Тезисы докладов IV Всесоюзной конференции

"Метрологическое обеспечение антенных измерений". Ереван, 1987, с. 236. г (54) УСТРОЙСТВО ДЛЯ СОВМЕЩЕНИЯ

ОСЕЙ АНТЕНН (57) Изобретение относится к антенной технике, а именно к оборудованию стендов и антенных полигонов, предназначейному для совмещения осей антенн при измерении их характеристик. Цель изобретения— повышение точности и упрощение процесса совмещения осей антенн. Устройство для., совмещения осей антенн имеет две опоры 1 и 2, установленные на основании 3 с возможностью продольного перемещения от; носительно совмещаемых осей. На опорах 1

Изобретение относится к антенной технике, а именно к оборудованию стендов и антенных полигонов, предназначенному для совмещения осей антенн при измерении их характеристик. и 2 закреплены антенны 5 и 6, ориентированные навстречу одна другой. Антенна 5 закреплена неподвижно, а антенна 6 — посредством узла 7 регулировки, состоящего из последовательно соединенных механизма поворота, двухкоординатного узла поперечного перемещения и двухстепенного шарнира. Механизм поворота содержит планшайбу, закрепленную на опоре 2, и фланец, установленный соосно на планшайбе с возможностью вращения посредством ввинчивания и вывинчивания регулировочных винтов, создающих тангенциальные усилия на фланец. На фланце установлен двухкоординатный узел поперечного перемещения, выполненный в виде двух пар направляющих с ползунами, закрепленных ортогонально на корпусе, двух пар регулировочных винтов и упоров. На выходном ползуне жестко закреплен двухстепенный шарнир, который выполнен в виде кардана, крестовина которого снабжена двумя торцовыми выступами, каждый из которых взаимодействует с двумя регулировочными винтами, установленными на вилках кардана. Цель достигается за счет шести степеней свободы перемещения оси одной из антенн и наличия точных и жестких механизмов перемещения. 5 ил.

Цель изобретения — повышение точности и упрощение ггроцесса совмещения осей антенн .

На фиг.1 дан общий вид устройства для совмещения осей антенн; на фиг.2 — общий

1711276 вид узла регулировки; на фиг.3 — сечение

А-А на фиг.2; на фиг.4 — сечение Б-Б на фиг.2; на фиг.5 — сечение В-В на фиг.4.

Устройство для совмещения осей антенн содержит две опоры 1 и 2, установленные на основании 3 с возможностью продольного перемещения относительно совмещаемых осей, для чего опоры снабжены катками 4. На опорах 1 и 2 закреплены антенны 5 и 6, причем антенны ориентированы навстречу одна другой. Антенна 5 установлена на опоре 1 неподвижно, а антенна 6 — на опоре 2 посредством узла 7 регулировки. Узел регулировки выполнен в виде последовательно соединенных механизма поворота, двухкоординатного узла погеречного перемещения и двухстепенного шарнира.

Механизм поворота состоит из планшайбы 8, на торцовой поверхности которой выполнены два диаметрально расположенных паза 9, закрепленной на опоре 2, и фланца 10, установленного соосно на планшайбе 8 с возможностью вращения. Фланец 10 выполнен с двумя торцовыми тангенциальными пазами 11, в которых установлены регулировочные винты 12, закрепленные в резьбовых отверстиях, выполненных в цилиндрической поверхности планшайбы 8. На фланце 10 установлены ограничительные винты 13, которые входят в два диаметрально расположенные паза 9 и ограничивают поворот фланца 10 относительно планшайбы 8.

Двухкоординатный узел поперечного перемещения выполнен в виде двух направляющих 14 и 15 с ползунами 16 и 17, установленных ортогонально на корпусе 18, двух пар регулировочных винтов 19 и 20 и упоров 21. Ползун 17 жестко закреплен на фланце 10 механизма поворота.

Двухстепенный шарнир выполнен в виде кардана, крестовина 22 которого снабжена двумя торцовыми выступами 23, Каждый торцовой выступ 23 взаимодействует с двумя регулировочными винтами 24, установленными на вилках 25 и 26 кардана перпендикулярно ее плоскости, Причем вилка 25 жестко установлена на ползуне 16 двухкоординатного узла поперечного перемещения, а на вилке 26 через балку 27 установлена антенна 6. Крестовина 22 кардана выполнена разборной и состоит из корпуса

28 и четырех винтовых пальцев 29, установленных взаимоперпендикулярно в одной плоскости.

Работает устройство для совмещения осей антенн следующим образом.

На опорах 1 и 2 закрепляют исследуемые антенны 5 и 6, опоры 1 и 2 устанавливают друг от друга на заданном расстоянии, для чего перемещают их на основании 3 на катках 4, при этом антенны 5 и 6 ориентируют навстречу одну другой. Затем антенну 6, 5 установленную на опоре 2, ориентируют в пространстве посредством узла 7 регулировки так, чтобы ее ось совпала с осью антенны 5, Узел регулировки обеспечивает пять степеней свободы для ориентации ан10 тенны 6.

Механизм поворота обеспечивает вращение относительно совмещаемых осей.

Для этого необходимо, попеременно отворачивая и заворачивая регулировочные вин15 ты 12, упирающиеся в тангенциальные пазы

11 фланца 10, повернуть его относительно оси, общей с планшайбой 8. Поворот осуществляют в пределах сектора, ограниченного ограничительными винтами 13 и двумя диаметрально расположенными пазами 9 на

20 торцовой поверхности планшайбы 8.

Закрепленный на фланце 0 двухкоординатный узел поперечного перемещения позволяет перемещать антенну 6 в двух ортогональных, поперечных оси направлени25 ях, Перемещают антенну 6 регулировкой положения ползунов 16 и 17 относительно направляющих 14 и 15, установленных на корпусе 18. Ползуны 16 и 17 перемещают по направляющим 14 и 15 посредством вывин30 чивания и завинчивания соответствующей пары регулировочных винтов 19 и 20, упирающихся в упоры 21.

Двухстепенный шарнир позволяет поворачивать ось антенны 6 в двух плоскостях.

35 Для поворота оси антенны 6 в любом из двух плоскостей необходимо вывинчивать и завинчивать соответствующую пару регулировочных винтов 24, установленных на вилках

25 и 26 кардана перпендикулярно ее плоско40 сти. При этом регулировочные винты 24 упираются в соответствующий торцовый выступ 23 крестовины 22 и поворачивают вилку 25 или 26, а следовательно, и ось антенны 6.

45 По окончании регулировки и совмещения осей антенн 5 и 6 все регулировочные винты 12, 19, 20 и 24 затягивают, что обеспечивает неизменность положения совмещаемых осей в условиях вибраций.

50 Контроль положения совмещаемых осей в процессе регулировки и измерений осуществляют посредством визирных устройств (на фигурах не показаны), установленных на опорах 1 и 2.

Формула изобретения

Устройство для совмещения осей антенн, содержащее две опоры, установленные на основании с возможностью

1711276 продольного перемещения относительно совмещаемых осей, причем на каждой из опор закреплены антенна и визирное устройство, антенны ориентированы навстречу одна другой и одна из антенн закреплена неподвижно, а другая — посредством узла 5 регулировки, отл и ч а ю щ ее с я тем, что, с целью повышения точности и упрощения процесса совмещения осей антенны, узел регулировки выполнен в виде последовательно соединенных механизма поворота, 10 двухкоординатного узла поперечного перемещения и двухстепенного шарнира, при этом механизм поворота состоит из планшайбы с выполненными на ее торцовой поверхности двумя диаметрально 15 расположенными пазами, закрепленной на опоре, и фланца, установленного соосно на планшайбе с возможностью вращения, фланец выполнен с двумя торцовыми тангенциальными пазами, в которых установлены 20

-регулировочные винты, закрепленные в резьбовых отверстиях, выполненных в цилиндрической поверхности планшайбы, на фланце установлены ограничительные винты, взаимодействующие с двумя диаметрально расположенными пазами планшайбы, двухкоординатный узел поперечного перемещения выполнен в виде двух пар направляющих с ползунами, установленных ортогонально на корпусе, регулировочных винтов и упоров, двухстепенный шарнир выполнен в виде кардана, крестовина которого снабжена двумя торцовыми выступами, каждая вилка кардана снабжена парой регулировочных винтов, установленных перпендикулярно ее плоскости и взаимодействующих с соответствующим торцовым выступом, причем один ползун, двухкоординатного узла поперечного перемещения закреплен на фланце механизма поворота, а на другом ползуне установлена одна из вилок кардана.
