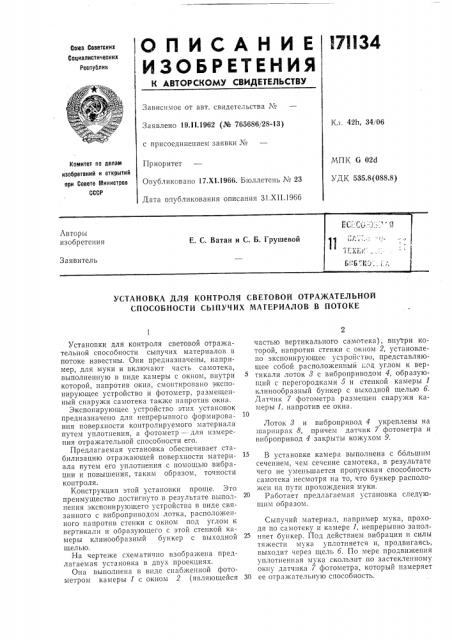

О П И С А Н И Е l7II34

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 42h, 34!06

Заявлено 19.II.1962 (№ 765686/28-13) с присоединением заявки №

МПК 0 02d

УДК 535.8(088.8) Приоритет

Опубликовано 17.XI.1966. Бюллетень ¹ 23

Дата опубликования описания 31.Х11.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

УСТАНОВКА ДЛЯ КОНТРОЛЯ СВЕТОВОЙ ОТРАЖАТЕЛЬНОЙ

СПОСОБНОСТИ СЫПУЧИХ MAI EPHAJIOB В ПОТОКЕ

Установки для контроля световой отражательной способности сыпучих материалов в потоке известны. Они предназначены, например, для муки и включают часть самотека, выполненную в виде камеры с окном, внутри которой, напротив окна, смонтировано экспонирующее устройство и фотометр, размещенный снаружи самотека также напротив окна.

Экспонирующее устройство этих установок предназначено для непрерывного формирования поверхности контролируемого материала путем уплотнения, а фотометр — для измерения отражательной способности его.

Предлагаемая установка обеспечивает стабилизацию отражающей поверхности материала путем его уплотнения с помощью вибрации и повышения, таким образом, точности контроля.

Конструкция этой установки проще. Это преимущество достигнуто в результате выполнения экспонирующего устройства в виде связанного с виброприводом лотка, расположенного напротив стенки с окном под углом к вертикали и образующего с этой стенкой камеры клинообразный бункер с выходной щелью.

На чертеже схематично изображена предлагаемая установка в двух проекциях.

Она выполнена в виде снабженной фотометром камеры 1 с окном 2 (являющейся частью вертикального самотека), вну гри Которой, напротив стенки с окном 2, установлено экспонирующее устройство, представляющее собой расположенныи нод углом к вертикали лоток 3 с виброприводом 4, образующий с перегородками 5 и стенкой камеры 1 клинообразный бункер с выходной щелью б.

Датчик 7 фотометра размещен снаружи камеры 1, напротив ее окна.

Лоток 8 и вибропрнвод 4 укреплены на шарппрах 8, причем датчик 7 фотометра и вибропривод 4 закрыты кожухом 9.

В установке камера выполнена с ббльшим сечением, чем сечение самотека, в результате чего не уменьшается пропускная способность самотека несмотря на то, что бункер расположен на пути прохождения муки.

Работает предлагаемая установка следующим образом.

Сыпучий материал, например мука, проходя по самотеку и камере 1, непрерывно запол няет бункер. Под действием вибрации и силы тяжести мука уплотняется и, продвигаясь, выходит через щель б. По мере продвижения уплотненная мука скользит по застекленному окну датчика 7 фотометра, который измеряет

30 ее отражательную способность.

171134

Предмет изобретения

Корректоры: С. Н. Соколова и М. П. Ромашова

Техред Л. Бриккер

Редактор В. Ф. Чулкова

Заказ 3910/5 Тираж 900 Формат бум. 60)(90 /з Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Установка для контроля световой отражательной способности сыпучих материалов в потоке, например муки, включающая часть самотека, выполненную в виде камеры с окном, расположенное внутри нее, против окна, экспонирующее устройство и фотометр, отлинаюи1аяся тем, что, с целью стабилизации отражающей поверхности материала и повышения таким путем точности контроля, экспонирующее устройство выполнено в виде лотка с

5 виброприводом, расположенного под углом к боковой стенке камеры и соединенного с ней с образованием клинообразного бункера с выходной щелью.
