Устройство контроля оптической линии связи

Устройство контроля оптической линии связи

Иллюстрации

Показать все

Реферат

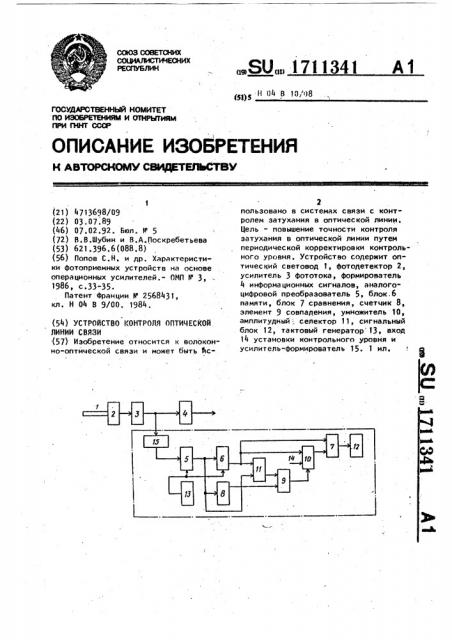

Изобретение относится к волоконно-оптической связи и может быть ftcпользовано в системах связи с контролем затухания в оптической линии. Цель - повышение точности контроля затухания в оптической линии путем периодической корректировки контрольного уровня. Устройство содержит оптический световод 1, фотодетектор 2, усилитель 3 фототока, формирователь 4 информационных сигналов, аналогоцифровой преобразователь 5 блок.6 памяти, блок 7 сравнения, счетчик 8, элемент 9 совпадения, умножитель 10, амплитудный , селектор 11, сигнальный блок 12, тактовый генератор 13, вход 14 установки контрольного уровня и усилитель-формирователь 15. 1 ил. г

СОЮЗ COBETCHHX

РЕСПУБЛИК ))З H 04 В

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н А ьтОРскОмУ сииДДтильбтВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

По ИжжРЕТЕНИЯМ И О7НРЦТИЯМ

ПРИ IHHT СССР

1 (21) 4713698/09 (22) 03.07.89 (46) 07.02.92. Бюл. М 5 (72) В,В,Шубин и В.А.Поскребетьева (53) 621.396.6(088.8) (56) Попов С.Н, и др. Характеристики фотоприемных устройств на основе операционных усилителей.- ОИП У 3, 1986, с 33 35 °

Патент франции М 2568431 кл. Н 04 В 9/00. 1984. (54) УСТРОЙСТВО КОНТРОЛЯ ОПТИЧЕСКОЙ

ЛИНИИ СВЯЗИ (57) Изобретение относится к волоконно-оптической связи и может быть %с„.ЯО„„1711341 А 1

2 пользовано в системах связи с контролем затухания в оптической линии, Цель - повышение точности контроля затухания в оптической линии путем периодической корректировки контрОльного уровня. Устройство содержит оптический световод 1, фотодетектор 2, усилитель 3 фототока, формирователь

4 информационных сигналов, аналого" цифровой преобразователь 5, блок.б памяти, блок 7 сравнения, счетчик 8, элемент 9 совпадения, умножитель 10, амплитудный, селектор 11, сигнальный блок 12, тактовый генератор 73, вход

14 установки контрольного уровня и усилитель-формирователь 15. 1 ил.

1711341

Изобретение относится к технике волоконно-оптической связи и может быть использовано в системах связи с контролем затухания в оптической линии, Целью изобретения является повышение точности KQHTpoJlR 3 H 8 Oh» тической линии путем периодической корректировки контрольного уровня, На чертеже представлена структурная схема предлагаемого устройства.

Устройство содержит оптический световод 1, фотодетектор 2, усилитель 3 Фототока, Формирователь 4 информационных сигналов, аналого-цифровой преобразователь (АЦП) 5, блок

6 памяти, блок 7сравнения,счетчик 8", элемент 9 совпадения, умножитель 10, амплитудный селектор 11, сигнальный блок 12, тактовый генератор 13, вход

14 установки контрольного уровня и усилитель-формирователь 15.

Устройство работает следующим образом.

Фотодетектор 2 принимает оптические сигналы, поступающие на вход приемника через оптический световод

1. С выхода Фотодетектора 2 электрические сигналы, усиленные усилителем 3 Фототока, поступают на вход

Формирователя 4 .информационных" сигналов, на выходе которого формируются информационные выходные сигналы устройства. Блок контроля волоконно-оптической линии связи работает по контрольным импульсам, которые поступают на вход приемника вместе с информационными сигналами.

Усилитель-формирователь 15 усиливает контрольные импульсы и придает им требуемую Форму, например экспоненциальную, а амплитуду информационных импульсов уменьшает до уровня, много меньшего контрольных. Сформированные контрольные импульсы поступают на АЦП 5, работающий с тактирующим периодом примерно в 100-200 раз меньше длительности контрольного импульса от генератора 13 тактовых импульсов. АЦП преобразует контрольный импульс в цифровой код, который поступает в блок 6 памяти. Амплитудный селектор 11 определяет максимальное значение из мгновенных значений контрольного импульса, поступающие с АЦП, путем сравнения двух соседних значений текущих амплитуд контрольного импульса - предыдущего и по-.

55 I0

35 следующего. Как только предыдущее значение из блока 6 памяти стало больше вновь пришедшего с АЦП, Формируется импульс. Учитывая, что контрольный импульс имеет экспоненциальную Форму, это происходит в области его вершины. Максимальное значение амплитуды контрольного импульса, находящегося в данный момент в блоке памяти, поступает на вход умножителя 10. Последний перемножает это максимальное значение контрольного импульса с кодом входа 14 установки контрольного уровня при условии, что элемент 9 совпадения формирует сигнал управления на стробирующий вход умножителя.

Сигнал управления формируется следующим образом.

Счетчик 8 отсчитывает количество контрольных импульсов, которое определяет промежуток времени между коррекциями контрольного уровня.

Переполнение счетчика - зто разрешение для прохождения максимального кода контрольного импульса через элемент совпадения на управление умножителем, а также на сброс самого счетчика. В качестве.синхроимпульсов на счетный вход счетчика подается старший разряд с АЦП. Так как пех;ле усилителя-формирователя инФормационные импульсы подавляются и их значение гораздо ниже амплитуды контрольных импульсов, старший разряд цифрового кода с АЦП изменяется только с приходом контрольного импульса. Контрольный уровень сравнивается в блоке 7 сравнения с контрольными импульсами, в результате чего формируются импульсы разрешения. Длительность импульса разрещения зависит от амплитуды контрольного импульса к контрольному уровню и определяется по зависимости

Ти - К + (1п(1 - --- — 1n + л Г Цк цкф ки, ("ки 1 «и и о где Тя - длительность импульса разрешения, Т и - длительность контрольного

Л импульса, - постоянная времени формирователя контрольного импульса, 0 «ч. - напряжение контрольного уровня, 1711341

Составитель. А.Александров

Техред д. плийнык Корректор И.Эрдейи

Редактор И. Горная

Заказ 3!!9 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР .

113035, Москва, Ж-35; Раушская наб;, д. М5

Производственно-издательский комбинат,"Патент", г.ужгород, ул.Гагарина, 191

О„д — напряжение контрольного импульса, Y„ — начальное значение импульса разрешения, обусловленное срабатыванием блока сравнения на шумах.

Импульсы разрешения поступают на ,сигнальный блок 1", который при отсутствии этих импульсов вырабатывает !О сигнал, свидетельствующий о неисправ.ности оптической линии связи.

В случае, если произошло механическое нарушение оптической линии связи, уровень мощности контрольных 15 импульсов уменьшается. При этом время механического нарушения состав-, ляет доли единицы секунд, а время,, через которое корректируется величина контрольного уровня, выбирается щО много больше (единицы - десятки минут). Механическое нарушение приво- дит к уменьшению амплитуды контроль-, ного импульса ниже контрольного уровня, который был установлен ранее, что приводит к исчезновению импульса разрешения, к срабатыванию сигнального устройства. Поэтому устройство контроля срабатывает при механических нарушениях оптической линии, но ЗО не реагирует на медленные изменения параметров канала, вызванные влиянием физических факторов, например изменением температуры. Нечувствительность фотоприемного устройства к медленным изменениям параметров канала позволяет устанавливать более высокий контрольный уровень затухания.

Формула изобретения

Устройство контроля оптической линии связи, содержащее последовательно соединенные фотодетектор, уси- литель фототока и формирователь информационных си налов, выход которого является информационным выходом устройства, и последовательно соединенные аналого-цифровой преобразователь, блок памяти, блок сравнения и сигнальный блок вход фотодетектора, является входом устройства, о т л ич а ю щ е е с я тем, что, с целью повышения точности контроля затухания в оптической линии путем периодической корректировки контрольного уровня, введены усилитель-формирователь, тактовый генератор, счетчик, амплитудный селектор, элемент совпарения и умножитель, выход усилителя фототока соединен с входом усилителя-формирователя, выход которого соединен с входом аналого-цифрового преобразователя, выход тактового генератора соединен с тактовыми входами аналого-цифрового преобразователя и блока памяти, выход аналого-цифрового преобразователя соединен с входом счетчика и с первым входом амплитудного селектора, выход которого соединен с первым входом элемента совпадения, выход счетчика соединен с вторым входом элемента. совпадения, выход которогo соединен со стробирующим входом умножителя, первый вход умножителя является входом установки контрольного уровня устройства, выход блока памяти соединен с вторым входом амплитудного селектора,,первым входом блока сравнения, и вторым входом умножителя, выход которого соединен с вторым входом блока сравнения.
