Реферат



l7ll55

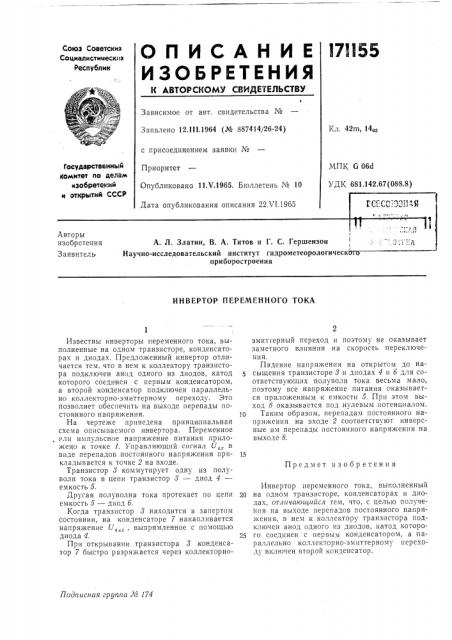

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ABTOPCKGbAV СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 12.Ill.1964 (№ 887414i26-24) с присоединением заявки №

Приоритет

Опубликовано 11 V.1965. Бюллетень № 10

Дата опубликования описания 22Х1.1965

Кл. 42m, 14(), Государствеиный комитет по делаю изобретеиий и открытий СССР

МПК G 06d

УДК 681.142.67 (088.8) P(.Ã, 1Ц i g с

Авторы изоб|ретения

Заявитель

А. Л. Златин, В. А. Титов и Г. С. Гершензон

Научно-исследовательский институт гидрометеорологическотт1приборостроения

ИНВЕРТОР ПЕРЕМЕННОГО ТОКА

Предмет изобретения

Подггисная григггга М 174

Известны инверторы переменного тока, выполненные на одном транзисторе, конденсаторах и диодах. Предложенный инвертор отличается тем, что в нем к коллектору транзистора подключен анод одного из диодов, катод которого соединен с первым конденсатором, а второй конденсатор подключен параллельно коллекторно-эмиттерному переходу. Это позволяет обеспечить на выходе перепады постоянного напряжения.

На чертеже приведена принципиальная схема описываемого инвертора. Переменное г ли импульсное напряжение питания приложецо к точке 1. Управляющий сигнал U в виде перепадов постоянного напряжения прикладывается к точке 2 на входе.

Транзистор 8 коммутирует одну из полуволн тока в цепи транзистор 8 — диод 4— емкость 5.

Другая полуволна тока протекает по цепи емкость 5 — диод 6.

Когда транзистор 8на,ходится в запертом состоянии, на конденсаторе 7 накапливается напряжение У„.„., выпрямленное с помогцью диода - .

При открывании транзистора 8 конденсатор 7 быстро разряжается через коллекторноэмитгерный переход и поэтому не оказывает заметного влияния на скорость переключения.

Падение напряжения на открытом до насыщения транзисторе 8 и диодах 4 и 6 для соответствующих полуволн тока весьма мало, поэтому все напряжение питания оказывается приложенным к емкости 5. При этом выход 8 оказывается под нулевым потенциалом.

1п Таким образом, перепадам постоянного напряжения на входе 2 соответствуют инверсные им перепады постоянного напряжения на выходе 8.

Инвертор переменного тока, выполненный

20 на одном транзисторе, конденсаторах и диодах, от гичаюсцийся тем, что, с целью получения на выходе перепадов постоянного напря кения, в нем к коллектору транзистора подключен анод одного нз диодов, катод которо25 го соединен с первым конденсатором, а параллельно коллекторно-эмпттерному переходу включен второй конденсатор.

Редактор П. Шлаин

Составитель Ю. Большов

Техред T. П. Курилко

Корректор T. В. Муллина

Заказ 1260/10 Тираж 975 Формат бум. 60)j90 /ii Объем 0,13 изд. л, Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
