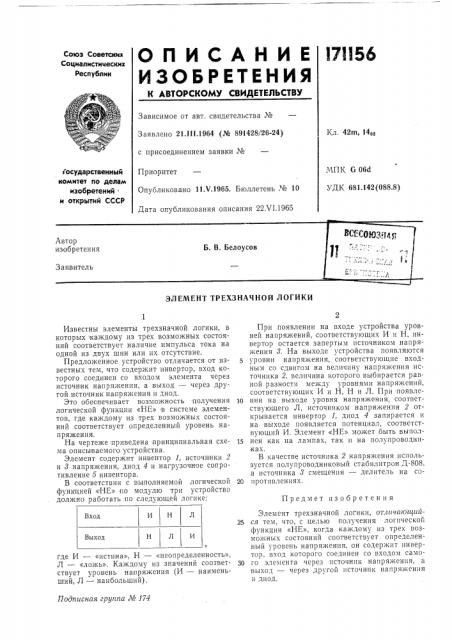

О П И С А Н И Е l7ll56

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическиз

Республик

Зависимое от авт, свидетельства №

Заявлено 21.II I.1964 (№ 891428/26-24) с присоединением заявки №

Приоритет

Опубликовано 11 V.1965. Бюллетень ¹ 10

Дата опубликования описания 22.ЧЕ1965

Кл. 42m, 14щ

МПК G 060

УДК 681,142(088.8) Государственный комитет по делам изобретений и открытий СССР

ЭЛЕМЕНТ ТРЕХЗНАЧНОЙ ЛОГИКИ

Предмет изобретения

Н Л

Вход

Л И

Выход

Подписная группа № 174

Известны элементы трехзначной логики, в которых каждому из трех возможных состояний соответствует наличие импульса тока на одной из двух шин или их отсутствие.

Предложенное устройство отличается от известных тем, что содер>кит инвертор, вход которого соединен со входом элемента через источник напряжения, а выход — через другой источник напряжения и диод.

Это обеспечивает возможность получения логической функции «НЕ» в системе элементов, где каждому из трех возможных состояний соответствует определенный уровень напряжения.

На чертеже:приведена .принципиальная схема описываемого устройства.

Элемент содержит инвентор 1, источники 2 и 8 напряжения, диод 4 и нагрузочное сопротивление 5 инвентора.

В соответствии с выполняемой логической функцией «НЕ» по модулю три устройство должно работать по следующей логике: где И вЂ” «истпна», Н вЂ” «неопределенность», Л вЂ” «ложь». Каждому из значений соответствует уровень напряжения (И вЂ” наименьший, Л вЂ” наибольший).

При,появлении на входе устройства уровней напряжений, соответствующих И и Н, инвертор остается запертым источником напряжения 8. На выходе устройства появляются уровни напряжения, соответствующие входным со сдвигом на величину напряжения источника 2, величина которого выбирается равной разности между уровнями напряжений, соответствующих И и Н, Н и Л. При,появле10 нии на выходе уровня напряжения, соответствующего Л, источником напряжения 2 открывается инвертор 1, диод 4 запирается и на выходе появляется потенциал, соответствующий И. Элемент «НЕ» может быть выпол15 нен как на лампах, так и на полупроводниках.

В качестве источника 2 напря>кения используется полупроводниковый стабилитрон Д-808, а источника 8 смещения — делитель на со20 противлениях, Элемент трехзначной логики, отлo÷àþùèé25 ся тем, что, с целью получения логической функции «НЕ», когда каждом . из трех возмо>кных состояний соответствует определенный уровень напряжения, он содер;кит инвертор, вход которого соединен со входом само30 го элемента через источник напряжения, а выход — через другой источник напряжения и диод.
