Реферат

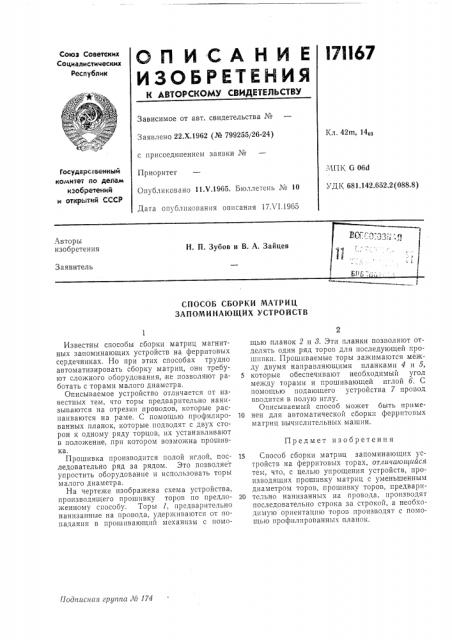

СОюз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Х.1962 (№ 799255j26-24) с присоединением заявки №

Приоритет

Опубликовано 11 V.1965. Бюллетень № 10

Дата опубликования описания 17 VI 1965

Кл. 42m, 14оз

МПК G 06d

УД К 681.142.652.2 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

H. П. Зубов и В. А. Зайцев

Заявитель

БР6 ."

СПОСОБ СБОРКИ МАТРИЦ

ЗАПОМИНАЮЩИХ УСТРОЙСТВ

Подписная epgizna ¹ 174

Известны способы сборки матриц магнитных запоминающих устройств на ферритовых сердечниках. Но при этих способах трудно автоматизировать сборку матриц, они требуют сложного оборудования, не позволяют работать с торами малого диаметра.

Описываемое устройство отличается от известных тем, что торы предварительно нанизываются на отрезки проводов, которые распаиваются на раме. С помощью профилированных планок, которые подводят с двух сторон к одному ряду торцов, их устанавливают в положение, при котором возможна прошивка.

Прошивка производится полой иглой, последовательно ряд за рядом. Это позволяет упростить оборудование и использовать торы малого диаметра.

На чертеже изображена схема устройства, производящего прошивку торов по предложенному способу. Торы 1, предварительно нанизанные на провода, удерживаются от попадания в прошпвающпй механизм с помощью планок 2 и 8. Эти планки позволяют отделять один ряд торов для последующей прошивки. Прошпваемые торы зажимаются между двумя направляющими планками 4 и 5, 5 которые обеспечивают необходимый угол между торами и прошивающей иглой 6. С помощью подающего устройства 7 провод вводится в полую иглу.

Описываемый способ может быть приме10 нен для автоматической сборки феррптовых матриц вычислительных машин.

Предмет изобретения

15 Способ сборки матриц запоминающих устройств на ферритовых торах, отличающийся тем, что, с целью упрощения устройств, производящих прошивку матриц с уменьшенным диаметром торов, прошивку торов, предвари20 тельно нанизанных на провода, производят последовательно строка за строкой, а необходимую ориентацию тороь производят с помощью профилированных планок.

171I67

Составитель В. Сулхаиов

Техред Т. П. Курилко Корректор Л. Е. Марисич

Редактор П. Шлаии

Типография, пр. Сапунова, 2

Заказ 1258/2 Тираж 975 Формат бум. 600(90 /, Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
