Изобретение относится к сельскохозяйственному машиностроению,, в частности к почвообрабатывающим машинам для полосной обработки и посева семян. Цель изобретения - повышение качества обработки почвы при полосном посеве семян. Устройство содержит раму 1 с опорными колесами 2 и навеской. На раме 1 симметрично расположены ротационные рабочие органы. Каж1 дый ротационный рабочий орган выполнен в виде установленного на вертикальной оси 4 с возможностью поворота вокруг нее и фиксации плоского диска 3. Ось 4 диска 3 жестко соединена с механизмом привода посредством расположенной в продольновертикальной плоскости с возможностью вращения относительно своей продольной оси стойки 6. Каждый диск 3 снабжен расположенными с обеих его сторон параллельно его стойке 6 отражателями 10 в виде пластин . Заточка режущей кромки каждого диска 3 ротационного рабочего орган выполнена е обеих его сторон, по форме секторов в чередующемся порядке. При движении устройства почва срезается режущей кромкой диска 3 и отбрасывается на пластины отражателя 10. При попадании на отражатели 10 почва, измельчаясь, осыпается в образованную дискам 3 борозду, засыпая растительные остатки. В обработанную полосу почвы высеваются семена. 1 з.п.флы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л А 01 В 13/16, 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

k (21) 4727703/15 (22) 04.08,89 (46) 15.02.92. Бюл. № 6 (75) В.Д,Дьяков (53) 631.316 (088.8) (56) Авторское свидетельство СССР

¹ 163459, кл. А 01 В 49/06, 1961, (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЫ (57) Изобретение относится к сельскохозяйственному машиностроению„в частности к почвообрабатывающим машинам для полосной обработки и посева семян. Цель изобретения — повышение качества обработки почвы при полосном посеве семян. Устройство содержит раму 1 с опорными колесами

2 и навеской. На раме 1 симметрично расположены ротационные рабочие органы. Каж- дый ротационный рабочий орган выполнен в виде установленного на вертикальной оси

„„!Ы„„1711691 А1

4 с возможностью поворота вокруг нее и фиксации плоского диска 3. Ось 4 диска 3 жестко соединена с механизмом привода посредством расположенной в продольновертикальной плоскости с возможностью вращения относительно своей продольной оси стойки 6. Каждый диск 3 снабжен расположенными с обеих его сторон параллельно его стойке 6 отражателями 10 в виде пластин. Заточка режущей кромки каждого диска 3 ротационного рабочего орган выполнена с обеих его сторон, по форме секторов в чередующемся порядке. При движении устройства почва срезается рех./щей кромкой диска 3 и отбрасывается на пластины отражателя 10. При попадании на отражатели 10 почва, измельчаясь, осыпается в образованную дискам 3 борозду, засыпая растительные остатки. В обработанную полосу почвы высеваются семена. 1 з.п.флы, 5 ил.

1711691

20 !

30

55

Изобретение относится к земледелию, в частности к комбинированным почвообрабатывающе-посевным устройствам.

Цель изобретения — повышение качества обработки почвы, при полосном посеве семян.

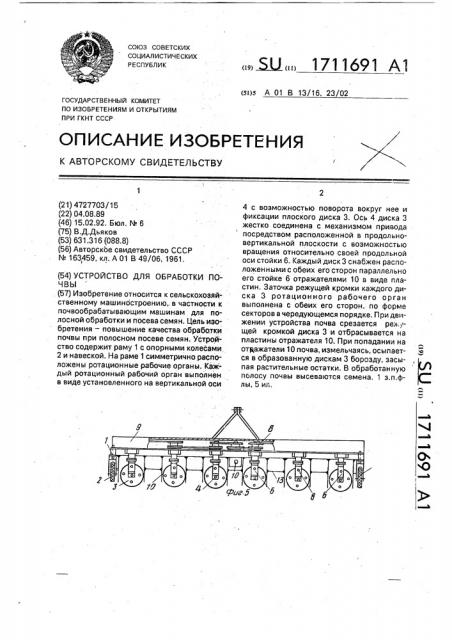

На фиг, 1 показано устройство, вид спереди; на фиг. 2 — ротационный рабочий орган устройства, вид сверху; на фиг. 3 — то же, вид сбоку; на фиг. 4 — пластинчатый отражатель, вид сверху; на фиг. 5 — устройство без всасывающих аппаратов, вид спереди.

Устройство включает раму 1 с регулируемыми по высоте опорными колесами 2 и навеской (не показана). На раме 1 симметрично расположены ротационные рабочие органы в виде плоских дисков 3 с вертикальной осью 4 вращения. Каждый диск 3 имеет фиксатор в виде пальца 5, Ось 4 жестко соединена с механизмом привода посредством расположенной в продольно-вертикальной плоскости стойки 6. Стойка 6, установлена на раме 1 с возможностью вращения относительно своей продольной оси.

Привод выполнен в виде редуктора и цепных передач 8, закрытых кожухом 9.

Между дисками 13 параллельно стойке 6 расположены пластинчатые отражатели 10.

К раме 1 подсоединена рама 11 с высевающими устройствами, содержащими разреживатель 13 воздуха с вакуум-распределительными рукавами 14.

Разреживатель 13 воздуха работает от редуктора 9, Устройство работает следующим образом.

Перед началом движения устройства защемляют каждый диск 3 в стойке 6 посредством пальца 5, Проверяется крепление дисков 3 на осях 4. Редуктор 7 подключается к валу отбора мощности трактора (не показан), проверяется натяжение цепных. передач 8 под кожухом 9, проверяется расстановка и крепление пластинчатых отражателей 10. На раме 11 устанавливается норма высева высевающего устройства

12, проверяется герметичность воздухоразреживателя 13 с распределительными рукавами 14. Разреживатель 13 подсоединяется к редуктору 7. Устройство заправляют, семенами и удобрениями. Регулируют опорными колесами 2 глубину обработки почвы и посева. Включают вал отбора мощности трактора (не показан). Опускают устройство на почву, заглубляя диски 3 на заданную глубину. Включают скорость движения трактора, соответствующую числу (прямо пропорционально) оборотов дисков 3. При движении устройства почва, срезаемая режущими кромками дисков 3, отбрасывается на пластины отражателей 10, а от них осыпается в образовавшуюся борозду, одно-. временно измельчаясь. При этом заделываются и растительные остатки, Таким образом, почва прйобретает нужную структуру для посева семян, которые сразу же высеваются сошниками (не показано) на дно обработанной полосы, имеющей плотную пятку (основание) цилиндрической поверхности, надежно удерживающую влагу. !

Формула изобретения

1. Устройство для обработки почвы и посева, содержащее раму, установленные на ней на расстоянии друг от друга ротационные рабочие органы, механизм их привода и расположенное за каждым ротационным рабочим органом высевающее устройство, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обработки почвы при полосном посеве семян, каждый ротационный рабочий орган выполнен в виде установленного на вертикальной оси с возможностью поворота относительно нее и фиксации плоского диска, причем ось диска жестко соединена с механизмом привода посредством расположенной в продольно-вертикальной плоскости с возможностью вращения. относительно своей продольной оси стойки, при этом каждый ротационный рабочий орган снабжен расположенными с обеих его сторон параллельно его стойке отражателями в виде пластин, 2. Устройство по п. 1, о т л и ч а ю щ е ес я тем; что заточка режущей кромки каждого диска ротационного рабочего органа выполнена с обеих его сторон по форме секторов в чередующемся порядке.
