Универсальное кухонное приспособление

Универсальное кухонное приспособление

Иллюстрации

Показать все

Реферат



Изобретение относится к быту, а именно к кухонным приспособлениям. Целью изобретения является расширение функциональных возможностей. Приспособление содержит доску с пазом, отверстием на ее поверхности и вертикальной опорой 7. Приспособление снабжено дополнительной доской, соединенной с доской 1 и установленной с возможностью поворота. Дополнительная доска 4 имеет укрепленные на ней элементы для крепления кухонных инструментов. На доске 1 установлен соединенный с вертикальной 7 опорой кубический элемент 9, изготовленный из твердых пород дерева. 3 а.п. ф-лы, 3 ил.

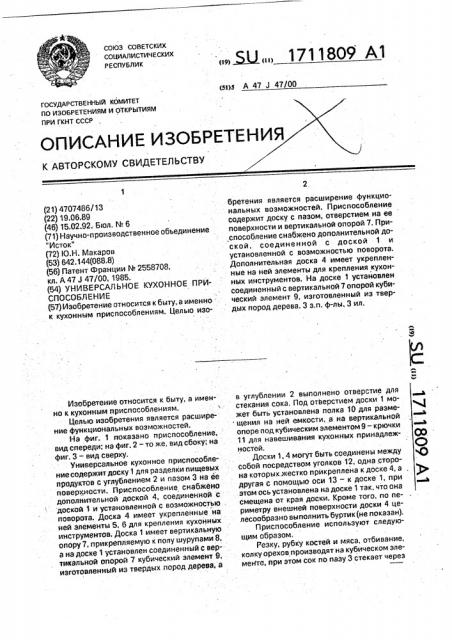

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 47 J 47/00

ОПИСАНИЕ ИЗОБРЕТЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4707486/13 (22) 19.06,89 (46) 15.02.92.- Бюл. М 6 (71) Научно-производственное объединение

"Исток" (72) Ю.H. Макаров (53} 642 144(088.8) (56) Патент Франции М 2558708, кл, А 47 3 47/00, 1985. (54) УНИВЕРСАЛЬНОЕ КУХОННОЕ ПРИСПОСОБЛЕНИЕ (57) Изобретение относится к быту, а именно к кухонным приспособлениям. Целью изоИзобретение относится к быту, а именно к кухонным приспособлениям, Целью изобретения является расширение функциональных возможностей.

На фиг. 1 показано приспособление, вид спереди; на фиг. 2 — тоже, вид сбоку; на фиг. 3 — вид сверху.

Универсальное кухонное приспособление содержит доску 1 для разделки пищевых продуктов с углублением 2 и пазом 3 на ее поверхности, Приспособление снабжено дополнительной доской 4, соединенной с. доской 1 и установленной с возможностью поворота. Доска 4 имеет укрепленные на ней элементы 5, б для крепления кухонных инструментов, Доска 1 имеет вертикальную опору 7, прикрепляемую к полу шурупами 8, а на доске 1 установлен соединенный с вер-тикальной опорой 7 кубический элемент 9, изготовленный из твердых пород дерева, а

„„59„„1711809 А1 бретения является расширение функциональных возможностей. Приспособление содержит доску с пазом, отверстием на ее поверхности и вертикальной опорой 7. Приспособление снабжено дополнительной доской, соединенной с доской 1 и установленной с возможностью поворота.

Дополнительная доска 4 имеет укрепленные на ней элементы для крепления кухонных инструментов. На доске 1 установлен соединенный с вертикальной 7 опорой кубический элемент 9, изготовленный из твердых пород дерева. 3 з.п. ф-лы, 3 ил. в углублении 2 выполнено отверстие для стекания сока. Под отверстием доски 1 может быть установлена полка 10 для размещения на ней емкости, а на вертикальной опоре под кубическим элементоМ 9- крючки

11 для навешивания кухонных принадлеж- QO настей. С)

Доски 1, 4 могут быть соединены между О собой посредством уголков 12, одна,сторона которых. жестко прикреплена к доске 4, а . другая с помощью оси 13 — к доске 1, при этом ось установлена на доске 1 так, что она смещена от края доски. Кроме того, по периметру внешней поверхности доски 4 целесообразно выполнить буртик (не показан).

Приспособление используют следующим образом, Резку, рубку костей и мяса, отбивание, колку орехов производят на кубическом элементе, при этом сок по пазу 3 стекает через

1711809 отверстие 2 в емкость. К краю доски 1 можно привертывать мясорубку, На опущенной в горизонтальное положение доске 4 можно разделывать тесто и резать хлеб.

Таким образом, предложенное приспособление многофункционально и обеспечивает большие удобства при приготовлении пищи.

Формула изобретения

1. Универсальное кухонное приспособление. содержащее доску для разделки пищевых продуктов с пазом и углублением на . ее поверхности и вертикальную опору, о т лич а ю щ е е с я тем, что. с целью расширения функциональных возможностей, оно снабжено дополнительной доской. соединенной с основной с возможностью поворота и имеющей укрепленные на ней элементы для: крепления кухонных инструментов, при этом на основной доске установлен соединенный с вертикальной опорой кубический элемент., изготовленный из твердых пород дерева; а в углублении выполнено отверстие для стекания сока.

5 2. Приспособление по и. 1, о тл и ч а ющ е.е с я тем, что под отверстием основной доски установлена полка для размещения на ней емкости, а на вертикальной опоре под кубическим элементом.— крючки для

10 навешивания кухонных принадлежностей.

3, Приспособление по и, 1, о т л и ч à ющ е е с я тем, что доски соединены между собой посредством уголков, одна сторона которых жестко прикреплена к дополни15 тельной доске, а другая — с помощью оси к основной. при этом ось установлена на доске так, что она смещена от края доски.

4. Приспособление rio n. 1, о тл и ч а ющ е е с я тем, что по периметру внешней

20 поверхности дополнительной доски выполнен буртик.

1711809

Составитель Р.Стенина

Редактор В.Трубченко Техред M.Mîðãåíòàë Корректор Л.Бескид

Заказ 480 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
