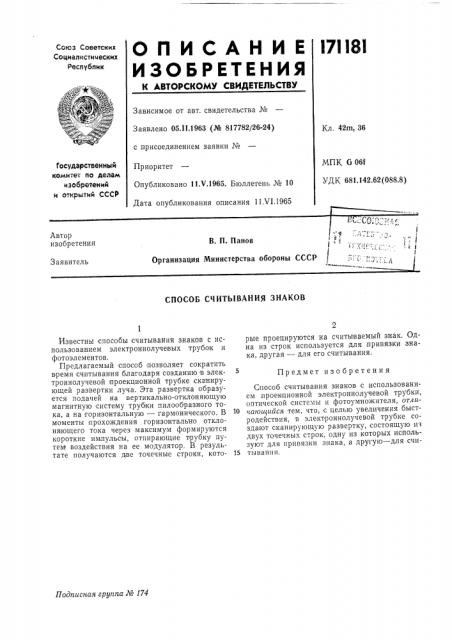

0 П И С А Н И Е l7llal
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05.111963 (№ 817782/26-24) с присоединением заявки ¹
Приоритет
Опубликовано 11.Ч.1965. Бюллетень № 10
Дата опубликования описания 11,VI.1965
Кл, 42m, 36
Государственный комитет ло делам изобретений и открытий СССР
МПК G 061
УДК 681.142.62(088.8) ,ß, .; ::;гr
В. П. Панов
Организация Министерства обороны СССР
- ..л
Автор изобретения
Заявитель
СПОСОБ СЧИТЫВАНИЯ ЗНАКОВ
Предмет изобретения
Подписная группа JH 174
Известны способы считывания знаков с использованием электроннолучевых трубок и фотоэлементов.
Предлагаемый способ позволяет сократить время считывания благодаря созданию в электроннолучевой проекционной трубке сканирующей развертки луча. Эта развертка образуется подачей на вертикально-отклоняющую магнитную систему трубки пилообразного тока, а на горизонтальную — гармонического. В моменты прохождения горизонтально отклоняющего тока через максимум формируются короткие импульсы, отпирающие трубку путем воздействия на ее модулятор. В результате получаются две точечные строки, кото2 рые проецируются на считываемый знак. Одна из строк используется для привязки знака, другая — для его считывания.
Способ считывания знаков с использованием,проекционной электроннолучевой тру бки, оптической системы и фотоумножителя, отли10 чаюи1ийся тем, что, с целью увеличения быстродействия, в электроннолучевой трубке создают сканирующую развертку, состоящую из двух точечных строк, одну из которых используют для привязки знака, а другую — для счи15 тыванпя.
