СОЮЗ СОВЕТСКИХ сОциАлистических

РЕСПУБЛИК (sOs В 07 В 1/46

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4764850/03 (22) 06.12.89 (46) 15.02.92. Бюл. й- 6 (75} И. В,Пусты нский, В.И. 3 асел ьский, К.Г.Новомлинцев, В.А.Макеев, И.И.Дышле- вич, И.Н.Рябичев и А.П.Лукаш (53) 621,928.2 (088.8) (56) Березин Б.В. и др. Справочник механика коксохимического производства. М.: Ме-, таллургия, 1967.

Авторское свидетельство СССР

ЬЬ 839610, кл. B 07 В 1/46, 1979, (54) СИТО ГРОХОТА (57) Изобретение относижя к разделению сыпучих материалов по крупности и м.б. ис-. пользовано в горной, металлургической, строительной и др.отраслях пром-сти. Цель

„, Ж„, 1711991 А1 изобретения — улучшение качества грохочения за счет непрерывного разрыхления просеиваемого материала. Сито грохота содержит рамку 3 с прикрепленными к ней поперечными колосниками(К) 1 и 2, Верхняя поверхность (ВП) поперечных К 1 имеет продольный наклон к одной боковине сита, а ВП других К 2, расположенных через один с К 1, — к другой боковине сита. Кроме того, ВП всех смежных К 1 и 2 имеют поперечный наклон в противоположные стороны. Обрабатываемый материал посредством вибраций перемещается по ситу в сторону его разгрузочного конца. При этом форма и расположение К 1 и 2 создают дополнительное изменяющееся по направлению поперечное движение частиц. 8 ил.

1711991

Изобретение относится к устройствам для разделения сьфучих материалов по крупности и может быть использовано в горной, металлургической, строительной и других отраслях промышленности на операции 5 разделения сыпучих материалов на фракции по крупности частиц.

Цель изобретения — улучшение качества грохочения за счет непрерывного разрыхления просеиваемого материала. 10

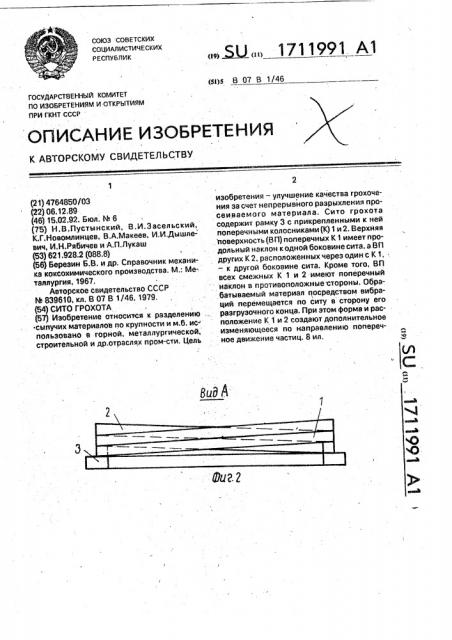

На фиг.1 изображена секция сита грохота; на фиг.2 — вид А на фиг.1; на фиг.3— сечение Б-Б на фиг.1; на фиг.4 — вид В на фиг.5(первый колосник); на фиг.5- вид Г на фиг;4;. на фиг.б — вид Д на фиг.7 (второй 15 колосник); на фиг,7- вид E на фиг.б; на фиг.8 — пример крепления секции сита на грохоте.

Сито грохота составлено из отдельных секций, каждая из которых состоит из расположенных через один колосников 1, вер- 20 хние поверхности которых наклонены в продольном направлении к одной иэ боковин сита, и из колосников 2, верхние поверхности которых имеют продольный наклон к дру ой боковине сита, и из рамки 3, к 25 которой прикреплены колосники 1 и 2. Кроме того, верхние поверхности всех смежных колосников имеют поперечный наклон в противоположные стороны. Сито крепится на коробе 4 грохота с помощью упоров 5, 6 30 . и 7и клиньев 8 и 9.

Сито грохота работает следующим образом.

Обрабатываемый материал посредством вибраций перемещается по ситу в сторону его разгрузочного конца, при этом форма и расположение колосников 1 и 2 создают дополнительное периодически изменяющееся по направлению поперечное движение частиц обрабатываемого материала, улучшающее разрыхленность слоя и обеспечивающее высокую эффективность грохочения. Фракции подрешетной крупности проходят через отверстия сита и попадают s приемник подрешетного продукта.

Надрешетный продукт с разгрузочного участка сита посредством вибраций перемещается в приемник надрешетного продукта.

Формула изобретения

Сито грохот, включающее рамку с прикрепленными к ней поперечными колосниками с продольным наклоном расположенных через один их верхних поверхностей к одной из боковин сита. о т л и ч а ю щ е е с я тем, что, с целью улучшения качества грохочения за счет непрерывного раэрыхления просеиваемого материала, верхние поверхности другой части колосников имеют продольный наклон к другой боковине сита, при этом верхние поверхности всех смежных колосников имеют поперечный наклон в противоположные стороны, 1711991

E К

1711993

1711991
