Реферат

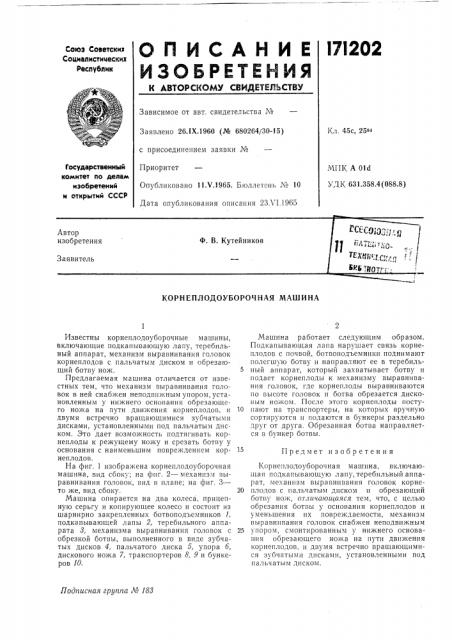

О П И С А Н И Е l7I202

ИЗОБРЕТЕЙИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублин

Зависимое от авт. свидетельства ¹

Кл. 45с, 25о

Заявлено 26.1Х.1960 (№ 680264/30-15) с присоединением заявки №

Приоритет

Государственный комитет ло делам изобретений и открытий СССР

МПК А 01d

УДК 631.358.4 (088.8) Опубликовано 11 V.1965. Бюллетень ¹ 10

Дата опубликования описания 23Х1.1965

КОРН ЕПД ОДОУБОРОЧ НАЯ МАШ И НА

15

Предмет изобретения

Подписная группа Лг 188

Известны корнеплодоуборочные машины, включающие подкапывающую лапу, теребильный аппарат, механизм выравнивания головок корнеплодов с пальчатым диском и обрезающий ботву но>к.

Предлагаемая машина отличается от известных тем, что механизм выравнивания головок в ней снабжен неподвижным упором, установленным у нижнего основания обрезающего ножа на пути движения корнеплодов, и двумя встречно вращающимися зубчатыми дисками, установленными под пальчатым диском. Это дает возмо>кность подтягивать корнеплоды к режущему ножу и срезать ботву у основания с наименьшим повре>кдением корнеплодов.

На фиг. 1 изобра>кена корнеплодоуборочная машина, вид сбоку; на фпг. 2 — механизм выравнивания головок, вид в плане; на фиг. 3— то же, вид сбоку.

Машина опирается на два колеса, прицепную серьгу и копирующее колесо и состоит из шарнирно закрепленных ботвоподъемников 1, подкапывающей лапы 2, теребильного аппарата 8, механизма выравнивания головок с обрезкой ботвы, выполненного в виде зубчатых дисков 4, пальчатого диска б, упора б, дискового но>ка 7, транспортеров 8, 9 и бункеров 10.

Машина работает следующим образом.

Подкапывающая лапа нарушает связь корнеплодов с почвой, ботвоподъемники поднимают полегшую ботву и направляют ее в теребильный аппарат, который захватывает ботву и подает корнеплоды к механизму выравнивания головок, где корнеплоды выравниваются по высоте головок и ботва обрезается дисковым ножом. После этого корнеплоды поступают на транспортеры, на которых вручную сортируются и подаются в бункеры раздельно друг от друга. Обрезанная ботва направляется в бункер ботвы.

Корнеплодоуборочная машина, включаюцая подкапывающую лапу, теребильный аппарат, механизм выравнивания головок корне20 плодов с пальчатым диском и обрезающпй ботву нож, от,гичающаяся тем, что, с целью обрезания ботвы у основания корнеплодов и уменьшения их повреждаемости, механизм выравнивания головок снабжен неподвижным

25 упором, смонтированным у нижнего основания обрезающего но>ка на пути движения корнеплодов, и двумя встречно вращающимися зубчатыми дисками, установленными под пальчатым диском.

171202 иа 1

Составитель К. Василенко

Редактор М. Хабибулина Текред Ю. В. Баранов Корректор Л. Е. Марисич

Заказ 1269/11 Тираж 550 Формат бум. 60 (90 /g Объем 0,16 изд. л. Цена 5 коп.
