Концевая фреза

Иллюстрации

Показать все

Реферат



Изобретение относится к MerajisJio-. обработке и может быть использовано для фрезерования наружного контура из сплавов небольшой твердости на фрезерных станках, с вакуумными столами. Целью изобретения является расширение технологических возможностей за счет обработки деталей малой толщины с отделением остатков от заготовки без повреждения опорной поверхности приспособления. Фреза содержит конический выступ, обеспечивающий отделение детали от остатков заготовки и исключающий повреждение опорной поверхности приспособления. Б процессе работы фреза вращается и перемещается вдоль контура детали. Выступ осуществляет продавливание металла образующейся технологической перемычки. Высота выступа выбирается в зависимости от точности стола станка и вакуумного стола. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

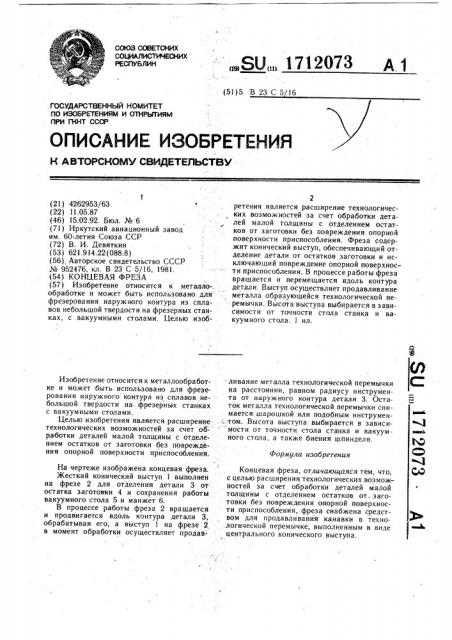

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

Формула изобретения

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ CGA (21) 4262953/63 (22) 11.05.87 (46) 15.02.92. Бюл. № 6 (7l ) Иркутский авиационный завод им. 60-летия Союза CCP (72) В. И. Девяткин (53) 621.914.22(088.8) (56) Авторское свидетельство СССР № 952476, кл. В 23 С 5/16, !981. (54) КОНЦЕВАЯ ФРЕЗА (57) Изобретение относ итс я к металлообработке и может быть использовано для фрезерования наружного контура из сплавов небольшой твердости на фрезерных станках, с вакуумными столами. Целью изобИзобретение относится к металлообработке и может быть использовано для фрезерования наружного контура из сплавов не- большой твердости на. фрезерных станках с вакуумными столами.

Целью изобретения является расширение . технологических возможностей за счет обработки деталей малой толщины с отделе- нием остатков от заготовки без повреждения опорной поверхности приспособления.

На чертеже изображена .концевая фреза, Жесткий конический выступ 1 выполнен на фрезе 2 для отделения детали 3 от остатка заготовки 4 и сохранения работы вакуумного стола 5 и манжет б.

В процессе работы фреза 2 вращается и продвигается вдоль контура детали 3, обрабатывая его, а выступ 1 на фрезе 2 в момент обработки осуществляет продав„„SU„„17120? 3 А 1 (51)5 В 23 С 5 16

2 ретения является расширение технологических возможностей за счет обработки деталей малой толщины с отделением остатков от заготовки без повреждения опорной поверхности приспособления. Фреза содержит конический выступ, обеспечивающий отделение детали от остатков заготовки и исключающий повреждение опорной поверхности приспособления. В процессе работы фреза вращается и перемещается вдоль контура детали. Выступ осуществляет продавливание металла образующейся технологической перемычки. Высота выступа выбирается в зависимости от точности стола станка и вакуумного стола. 1 ил. лнвание металла технологической перемычки на расстоянии, равном радиусу инструмента от наружного контура детали 3. Остаток металла технологической перемычки снимается шарошкой или подобным инструментом. Высота выступа выбирается в зависимости от точности стола станка и вакуумного стола, а также биения шпинделя.

Концевая фреза, отличающаяся тем, что, с целью расширения технологических возможностей за счет обработки деталей малой толщины с отделением остатков от. заготовки без повреждения опорной поверхности приспособления, фреза снабжена средством для продавливания канавки в технологической перемычке, выполненным в виде центрального конического выступа.

1712073

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 I 3035, Москва, Ж 35, Раушская наб., д.. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 10I

Редактор H. Федорова

Заказ 493

Составитель Т. Ковбас

Техред А. Кравчук Корректор М. Самборская

Тираж Подписное
