Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки углового проката на мерные заготовки. Цель изобретения — повышение производительности. Первый ряд проката уклады- .вают вершинами вверх. Далее каждый последующий ряд укладывают с поворотом проката на 180° и со смещением его в поперечном направлении на половину ширины проката. 2 ил.

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ1БЛИН (51)5 В 23 D 23/00

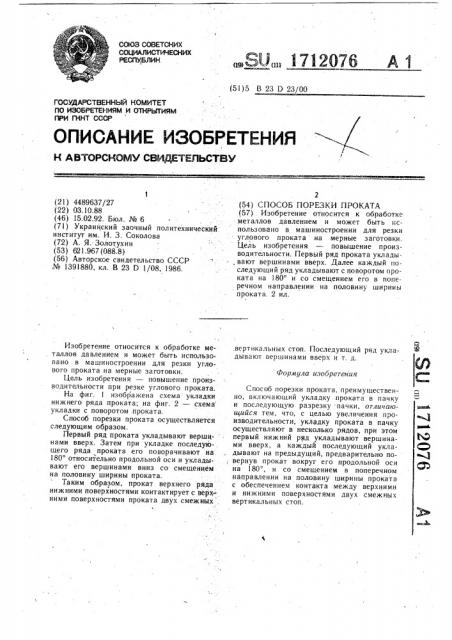

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОММ СВИДЕТЕЛЬСТВУ

Формула изобретения

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИНМ

ПРИ ГКНТ СССР (21) 4489637/27 (22) 03.10.88 (46) 15.02.92. Бюл. № 6 (71) Украинский заочный политехнический институт им. И. 3. Соколова (72) А. Я. Золотухин (53) 621.967 (088.8) (56) Авторское свидетельство СССР № 1391880, кл. В 23 D 1/08, 1986.

Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки углового проката на мерные заготовки.

Цель изобретения — повышение производительности при резке углового проката.

На фиг. изображена схема укладки нижнего ряда проката; на фиг. 2 — схема укладки с поворотом .проката.

Способ порезки проката осуществляется следующим образом.

Первый ряд проката укладывают верши- нами вверх. Затем при укладке последую-, щего ряда проката его поворачивают на.

180 относительно продольной оси и укладывают его вершинами вниз со смещением на половину ширины проката.

Таким образом, прокат верхнего ряда нижними поверхностями контактирует с верхними поверхностями проката двух смежных .

„„Я0„„1712О76

2 (54) СПОСОБ ПОРЕЗКИ ПРОКАТА (57) Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки углового проката на мерные заготовки.

Цель изобретения — повышение производительности. Первый ряд проката уклады.вают вершинами вверх. Далее каждый последующий ряд укладывают с поворотом проката на 180 и со смещением его в поперечном направлении на половину ширииы проката. 2 ил. вертикальных стоп. Последующий ряд укладывают вершинами вверх и т. д.

Способ порезки проката, преимуществен= но, включающий укладку проката в пачку и последующую разрезку пачки, отличаюи ийся тем, что, с целью увеличения производительности, укладку проката в пачку осуществляют в несколько рядов, при этом первый нижний ряд укладывают вершинами вверх, а каждый последующий укладывают на предыдущий, предварительно повернув прокат вокруг его продольной оси на 180, и со смещением в поперечном направлении на половину ширины проката с обеспечением контакта между верхними и нижними поверхностями двух смежных вертикальных стоп. 7!2076
