Источник питания для плазмотронов

Источник питания для плазмотронов

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике, в частности к оборудованию для плазменно-дуговой обработки материалов,.иможет быть использовано в установках для плазменно-дуговой резки и механическойобработки металлов, а также в плазмохимии. Цель изобретения - обеспечение регулировки рабочего тока в широких пределах и увеличение коэффициента выпрямления. В источнике питания в каждую фазу включено п конденсаторов, из которых образован весовой ряд в двоичном коде

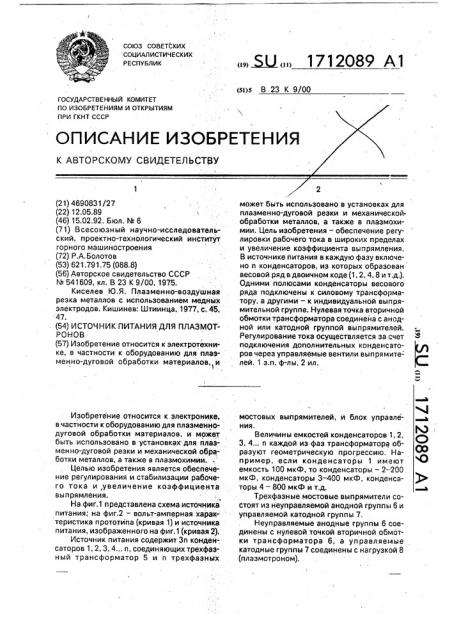

СОЮЗ СО ВЕТС КИХ . СОЦИАЛ ИСТИЧЕ СКИХ

РЕСПУБЛИК (51)5 В 23 К 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ (21) 4690831/27 (22) 12.05.89 (46) 15.02,92. Бюл. hL 6 (71) Всесоюзный научно-исследовательский, проектно-технологический институт горного машиностроения (72) P.À. Болотов (53) 621.791.75 (088.8) (56) Авторское свидетельство СССР

N 541609, кл. В 23 К 9/00, 1975.

Киселев Ю.Я. Плазменно-воздушная резка металлов с использованием медных электродов. Кишинев: Штиинца, 1977, с. 45, 47. (54) ИСТОЧНИК ПИТАНИЯ ДЛЯ ПЛАЗМОТРОНОВ (57) Изобретение относится к электротехнике, в частности к оборудованию для плавМ8ННо äóãîâîé обработки материалов,,и

Изобретение относится к электронике, в частности к оборудованию для плаэменнодуговой обработки материалов, и может быть использовано в установках" для йлазменно-дуговой резки и механической обработки металлов, а также в плазмохимии.. -

Целью изобретения является обеспечение регулирования и стабилизации рабочего тока и,увеличение коэффициента выпрямления. т

На фиг.1 представлена схема источника питания; на фиг.2 — вольт-амперная харак- теристика прототипа (кривая 1) и источника питания, изображенного на фиг.1 (кривая 2), Источник питания содержит Зп конденсаторов 1, 2, 3, 4... n, соединяющих трехфазный трансформатор 5 и п трехфазных („)5U,„, 1712089 А1 может быть использовано в установках для плазменно-дуговой резки и механической. обработки металлов, а также в плазмохимии. Цель изобретения — обеспечение регулировки рабочего тока в широких пределах и увеличение коэффициента выпрямления.

В источнике питания в каждую фазу включено и конденсаторов, иэ которых образован весовой ряд в двоичном коде (1, 2, 4, 8 и т.д.).

Одними полюсами конденсаторы весового ряда подключены к силовому трансформатору, а другими — к индивидуальной выпрямительной группе. Нулевая точка вторичной обмотки трансформатора соединена с анодной или катодной группой выпрямителей.

Регулирование тока осуществляется за счет подключения дополнительных конденсаторов через управляемые вентили выпрямителей. 1 з.п. ф-лы, 2 ил. мостовых выпрямителей, и блок управле- д ния. ЬЭ

Величины емкостей конденсаторов 1, 2, 3, 4... и каждой из фаз трансформатора образуют геометрическую прогрессию. Например, если конденсаторы 1 имеют О емкость 100 мкФ, то конденсаторы — 2-200 мкФ, конденсаторы 3 — 400 мкФ. конденса- ) н торы 4 — 800 мкФ и т.д.

Ъ

Трехфазные мостовые выпрямители состоят из неуправляемой анодной группы 6 и управляемой катодной группы 7.

Неуправляемые анодные группы 6 соединены с нулевой точкой вторичной обмотки трансформатора 6, а управляемые катодные группы 7 соединены с нагрузкой 8 (плазмотроном).

1712089

45

Блок управления состоит из шунта 9, соединенного с нагрузкой 8 и неуправляемой анодной группой 6, задающего устройства 10, подключенного к шунту 9 и соединенного с входом реверсивного счетчика 11. Выход реверсивного счетчика 11 подключен к управляемой катодной группе

7.

Устройство работает следующим образом.

Напряжение сети посредством трансформатора 5 подается, на фазные емкости 1, 2, 3, 4, последние по цепи вторичная обмотка трансформатора 5 — диоды анодных групп 6, заряжаются до напряжения, равного максимальному фазному напряжению вторичной обмотки трансформатора 5. С помощью задающего устройства 10 устанавливают необходимое значение. тока в нагрузке 8.

Устройство 10 начинает вырабатывать импульсы и подавать их на реверсивный счетчик 11, При появлении на одном из выходов счетчика 11 сигнала открывается одна из катодных групп 7, а в нагрузке 8 и шунте

9 появляется ток, определяемый фазными емкостями (например 1 и 4). Если напряжение, снимаемое с шунта 9, равно задающему, счетные импульсы с задающего устройства 10 прекращаются, Если напряжение на шунте 9 больше задающего, вырабатываемого устройством 10, то устройство

10 посылает счетные импульсы в устройство

11 на вычитание, что приводит к появлению на выходе 11 новой комбинации выходных сигналов и новой комбинации подключения фазных емкостей 1, 2, 3, 4.

Технико-экономическая эффективность использования предлагаемого источника питания для плазмотронов состоит в том, что за счет увеличения схемного коэффици5 ента снижается установленная мощность конденсаторов не менее чем на 9 — 10%, расширяются технологические возможности источника питания за счет регулирования тока нагрузки, снижается материалоем10 кость устройства и при наименьших затратах обеспечивается стабильная работа плазмотрона.

Формула изобретения

1. Источник питания для плазмотронов, содержащий трехфазный трансформатор и соединенный с ним через три конденсатора трехфазный мостовой выпрямитель, о т л и20 ч а ю шийся тем, что, с целью обеспечения регулирования и стабилизации рабочего тока, он снабжен блоком управления и и дополнительными трехфазными мостовыми выпрямителями, соединенными с трехфаз25 ным -трансформатором через 3п дополнительных конденсаторов, причем трехфазные мостовые выпрямители выполнены полууправляемыми, а величины емкостей конденсаторов каждой из фаз трансформа30 тора образуют геометрическую прогрессию.

2. Источник по п.1, о т л и ч а ю щ и й. с я тем, что, с целью увеличения коэффициента выпрямления, нулевая точка вторичной

35 обмотки трансформатора соединена с анодной или катодной группой вентилей каждого из выпрямителей.

1712089

1712089

50

Редактор М.Циткина

Заказ 494 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/S.

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

4N

МУ .; 4И

МО

ИО .ЗЫ

2Ю

HO оо

-480

/ХО

Фд

УР

Ы

ЯО

Ю И 30 Щ Уд 6Р 7Р 80 Уд 100жО 120

Составитель Р.Болотов

Техред M. Морге нтал Корректор Н,Ревская
