Устройство для выключения стрелки из централизованной зависимости

Устройство для выключения стрелки из централизованной зависимости

Иллюстрации

Показать все

Реферат



Изобретение относится к железнодорожной автоматике и предназначенодля выключения стрелки из централизо- ^ванной зависимости с сохранением пользования сигналами на станциях элек- •трической централизации. Цель изобретения --повышение надежности. Указанная цель достигается тем, что в цепи макетных реле 3 и ^ параллельно собственным фронтовым контактам 3.1 и ^.1 включены контакты кнопок Т и 2 и последовательно между соответствующими контактами стрелочной рукоятки 12 контакты Соответственно второго макетного реле и соцтветствующего контрольного реле 5 или 6 положения стрелки. 1 ил.

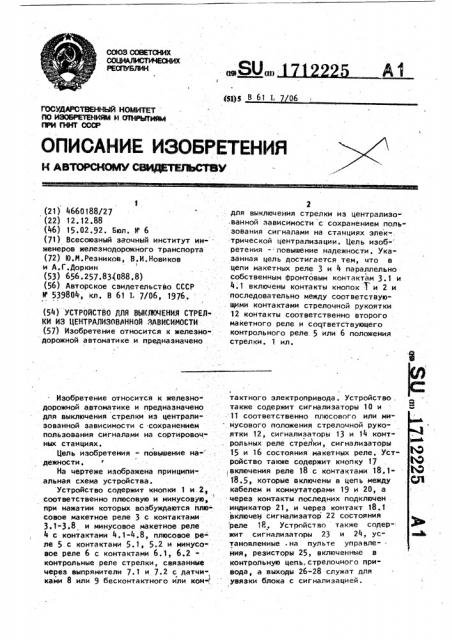

СОИИ СОВЕТОЮХ

РЕСПУБЛИК

0% (11) СИР В 61 !. 06! (21) 4660188/27 (22) 12.12.88 (46) 15.02.92. Бюл. N 6 (71) Всесоюзный заочный институт инженеров железнодорожного транспорта (72) Ю.И.Резников, В.И.Новиков и А.Г.Доркин (53) 656,257 83(088.8) (56) Авторское свидетельство СССР

И 539804, кл. В 61 L 7/06, 1976. (54) УСТРОЙСТВО ДЛЯ ВЦ!(ЛЮЧЕНИЯ СТРЕЛКИ ИЗ ЦЕНТРАЛИЗОВАННОЙ ЗАВИСИМОСТИ (57) Изобретение относится к железнодорожной автоматике и предназначено

/ ,Изобретение относится к железно" дорожной автоматике и предназначено для выключения стрелки из централизованной зависимости с сохранением пользования сигналами на сортировочных станциях.

Цель изобретения - повышение на- дежности, На чертеже изображена принципи-. альная схема устройства.

Устройство содержит кнопки 1 и 2 соответственно плюсовую и минусовую, при нажатии которых возбуждаются плюсовое макетное реле 3 с контактами

3.1-3.8 и минусовое макетное реле

4 с контактами 4.1-4.8, плюсовое ре- ле 5 с контактами 5 ° 1, 5.2 и минусовое реле 6 с контактами 6. 1, 6.2контрольные реле стрелки, связанные через выпрямители 7.1 и 7.2 с датчи", ками 8 или 9 бесконтактного или кон-

2 для вы ключ ения стрел ки из централизованной зависимости с сохранением пользования сигналами на станциях элек-, трической централизации. Цель изоб- ретения -- повышение надежности. Указанная цель достигается тем, что в цепи макетных реле 3 и 4 параллельно собственным фронтовым контактам 3.1 и

4.1 включены контакты кнопок Г и 2 и последова тел ьно между соот ветс т вующими контактами стрелочной рукоятки

12 контакты соответственно второго макетного реле и соответствующего контрольного реле 5 или 6 положения стрелки. 1 ил, тактного электропривода ° Устройство . также содержит сигнализаторы 10 и

11 соответственно плюсового или минусового положения стрелочной рукоятки 12, сигнализаторы 13 и 14 контрольных реле стрелки, сигнализаторы

15 и 16 состояния макетных реле. Устройство также содержит кнопку 17 включения реле 18 с контактами 18..118,5, которые включены в цепь между кабелем и коммутаторами 19 и 20, а через контакты последних подключен, индикатор 21, и через контакт 18 ° 1 включе!» сигнализатор 22 состояния реле 18, Устройство также содер-: жит сигнализаторы 23 и 24, установленные ° на пульте управле- . ния, резисторы 25, включенные в контрольную цепь.стрелочного привода, а выходы 26-28 служат для увязки блока с сигнализацией.

3

17122

Устройство работает следующим образом.

После согласования с дежурным по горке. электромеханик при изъятых

5 рабочих предохранителях устанавливает на штатив вместо типового блока макет. Информация об установке макета будет подаваться миганием ламп 23 и

24 на пульте управления.

Затем дежурный по горке, убедившись, что остряки выключенной из централизованной зависимости стрелки находятся, например, в плюсовом положении, поворачивает на плюс стре- 15 лочную рукоятку 12. При этом на макете включается сигнализатор 10 ее плюсового положения. Электромеханик, убедившись, что положение стрелочной рукоятки соответствует фактическому положению стрелки, нажимает кнопку 1. При этом возбуждается и самоблокируется макетное реле

3, на пульте управления зажигается плюсовая лампа 23 непрерывным све- 25 том, а на макете - сигнализатор. 15.

Макетное реле 3 контактами 3.6, 3.7 и 3.8 включает исполнительные цепи централизации.

Работа схемы при установке ее s ЗО минусовое положение протекает аналогично с той лишь разницей, что вместо плюсового макетного реле 3 возбуждается минусовое макетное реле 4 и

Включаются сигнализаторы 1 1 и 16. 35

Перед снятием макета производится проверка линейных цепей, например на пониженную изоляцию. Для этого нажимается кнопка 17 и возбуждается реле 18, что фиксирует сигнализатор

22. Линейные цепи подключаются контактами реле 18 к выходам коммутаторов 19 и 20, входы которых подключают индикатор 2 1 к ним по определен" ной программе. По окончании проверки

25 4 . кнопка 17 вытягивается на себя, реле 18 выключается и своими контактами 18.2, 18.3, 18.4 и 18.5 подключает линейные контрольные цепи. вновь к контрольным реле.

Затем макет снимается и заменяется типовым блоком.

Эффективность использования макета заключается в том, что повышается ,достоверность контроля положения стрелки, выключенной из зависимости, т.е. обеспечивается социальный эффект, Формула изобретения

Устройство для выключения стрелки из централизованной зависимости, содержащее макетные реле контроля положения стрелки, в цепь питания каждого из которых включены свой собра ственный фронтовой контакт и соответст вующий конта кт стрелоч ной руко" ятки, и KoHTpoJlbHbte реле положения стрелки, одни контакты которых включены в цепь сигнализатора, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено кнопками установки на макет контакты ! которых включены в цепи макетных реле контроля положения стрелки параллельно упомянутым, собственным фронтовым контактам, между которыми и упомянутыми соответствующими контактами стрелочной рукоятки в цепи первого макетного реле контроля положения стрелки включены последовательно соединенные контакт второго макетного реле контроля положения стрелки и другой контакт другого контрольного реле положения стрелки, а в цепь второго макетного реле - последовательно соединенные другой контакт первого контрольного реле положения стрелки и контакт первого макетного реле контроля положения стрелки.

1712225
