Способ тертерашвили для упаковывания листового материала

Способ тертерашвили для упаковывания листового материала

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕспуБлик (я)5, 8 65 В 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

2 г

К. Ю ГОРСКОМ СВИДЯТЕЛЬСтЮ г (21) 4293328f 13 (22) 0348.87 (46) 15.И;92. Ьюл, t4 6 (75) 1;НЛ ертераавили (53) 621,798,4(088;о) (56) Йочтовье правила.М.: Связь, 1973,.с,47. (54) СЙОСОБ: ТЕРТЕРАШВИЛИ ДЛЯ У(А

КОВЫВАНИЯ ЛИСТОВО О K4ATEPQAf}A (57) Из65ретение касается способа упаковй вания листового материала. Целью изобре-. тения является экономия упаковочного. Ж 1712252 А1 материала. Способ предусматривает свора-. чивание листового материала в рулон 1. в процессе которого ослабляют в конце свободный участок 2. Этот. участок 2 затем перегибают на 45О-с совмещением внутренних поверхностей и образованием выступающей кромки 4, ширина которой превышает толщину стенки рулона. Затем этот участок оборачивают вокруг рулона и загибают его кромку внутрь рулона 1, фиксируя последний. 2 ил.

1712252

Составитель ВЯасюта

Техред M,Moðãåíòàë Корректор И.Муска

Редактор А.Огар

Заказ 502 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5, Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к целлюлознобумажной промышленности и может быть использовано при упаковке, например, рулонов бумаги.

Цель изобретения — экономия упаковочного материала при сворачивании листово-. го материала s рулонах.

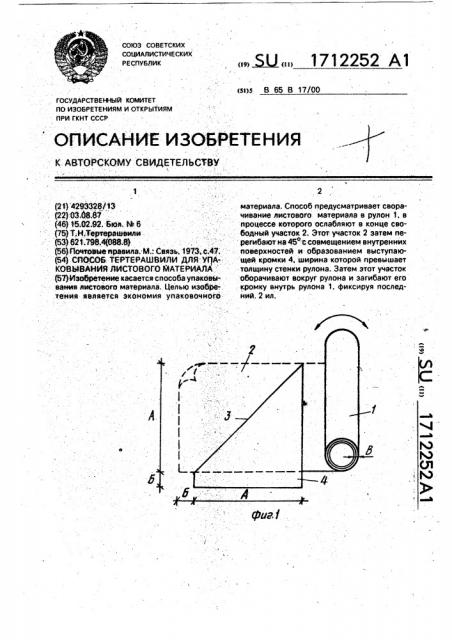

На фиг,1 изображен бумажный рулон в виде полусвертка; на фиг.2 — сверток в упакованном иде.

Сверак 1 в виде рулона включает свободную развернутую часть 2. Кроме того, на фиг.1 и 2 обозначены линия 3 сгиба и загибательный край 4.

Предлагаемый способ осуществляют следующим образом.

При свертывании документации (фиг;3) свободную развернутую часть 2 свертка 1 перегибают по линии 3 на 45 с совмещением внутренних поверхностей и образованием выступающей кромки 4. При этом ширина кромки 4 превышает толщину стенки рулона. Затем этот участок оборачивают вокруг рулона, после чего фикСацию осуществляют путем загибания кромки внутрь рулона.

Предлагаемый способ обеспечивает соБ здание надежной сплошной упаковки без швов и может быть использован при упаковке,длинноформатных материалов, свернутых в виде рулона.

Формула изобретения f0 Способ для упаковывания листового материала, предусматриванйций сворачивание его в рулон и фиксацию последнего, о тлича ю щийся тем;что,с цельюэкрномки упаковочного материала, при-сворачивании тб листового материала 9 рулон оставляют в конце свободный участок, который перегибают на 45о с совмещением внутренних поверхностей и образованием выступающей кромки, ширина которой превышает толщи20 ну стенки рулона, затем этот участок оборачивают вокруг рулона, при этом фиксацию осуществляют путем загибания кромки внутрь рулона
