Резервуар для хранения нефтепродуктов

Резервуар для хранения нефтепродуктов

Иллюстрации

Показать все

Реферат



Изобретение относится к области резервуаростроения и может быть использовано При строительстве резервуарбв с плавающими крышами в климатических районах с низкими температурами окружающей среды. Цель изобретения - повышение надежности эксплуатации. Наличие системы трубопроводов с перфорированной трубой для подачи подогретого нефтепродукта в верхних слоях под плавающей крышей исключает нарушение крльцевого уплотнения и в сочетании с системой трубопроводов отвода ливневых вод обеспечивает повышение эксплуатационной надежности резервуара. 1 ил.-

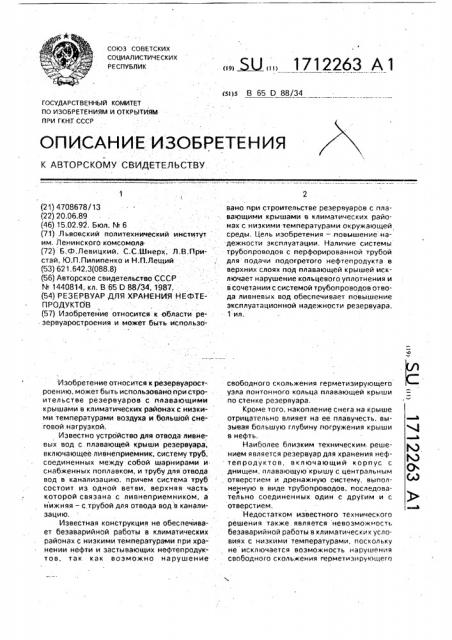

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5t)s В 65 0 88/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4708678/13 (22) 20.06.89 (46) 15.02.92. Бюл. М 6 (71) Львовский политехнический институт им. Ленинского комсомола (72) Б.Ф.Левицкий, С.С.Шнерх. Л.В,Пристай, Ю.П,Пилипенко и Н;П.Лещий (53) 621.642.3(088,8) (56) Авторское свидетельство СССР

N . 1440814. кл. В 65 0 88/34, 1987. (54) РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ НЕФТЕПРОДУКТОВ (57) Изобретение относится к области резервуаростроения и может быть использо Изобретение относится к резервуаростроению, может быть использовано при строительстве резервуаров с плавающими крышами в климатических районах с низкими температурами воздуха и большой снеговой нагрузкой.

Известно устройство для отвода ливневых вод с плавающей крыши резервуара, включающее ливнеприемник; систему труб, соединенных между собой шарнирами и снабженных поплавком, и трубу для отвода вод в канализацию. причем система труб состоит из одной ветви, верхняя часть которой связана с ливнеприемником, а нижняя — с трубой для отвода вод в канализацию.

Известная конструкция не обеспечивает безаварийной работы в климатических районах с низкими температурами при хранении нефти и застывающих нефтепродуктов. так как возможно нарушение

„„SLY„„ 1712263 A 1 вано при строительстве резервуаров с плавающими крышами в климатических районах с низкими температурами окружающей среды. Цель изобретения — повышение надежности эксплуатации. Наличие системы трубопроводов с перфорированной трубой для подачи подогретого нефтепродукта в вЕрхних слоях под плавающей крышей исключает нарушение кольцевого уплотнения и в сочетании с системой трубопроводов отвода ливневых вод обеспечивает повышение эксплуатационной надежности резервуара.

1 ил. свободного скольжения герметизирующего узла понтонного кольца плавающей крыши по стенке резервуара.

Кроме того, накопление снега на крыше отрицательно влияет на ее плавучесть. вызывая большую глубину погружения крыши в нефть.

Наиболее близким техническим, решением является резервуар для хранения нефтепродуктов, включающий корпус с днищем, плавающую крышу с центральным отверстием и дренажную систему, выполненную в виде трубопроводов, последовательно соединенных один с другим и с отверстием.

Недостатком известного технического решения также. является невозможность безаварийной работы в климатических условиях с низкими температурами, поскольку не исключается возможность нарушения свободного скольжения герметиэирующего

1712263 узла понтонного кольца плавающей крыши по стенке резервуара.

Цель изобретения — повышение надеж-. ности эксплуатации.

Указанная цель достигается тем, что установка в резервуаре с плавающей крышей системы трубопроводов, нижняя часть которых связана посредством патрубка с трубопроводом для заполнения резервуара теплой нефтью или нефтепродуктом, а верхняя часть — с трубопроводом для орошения нефтью или. нефтепродуктом плавающей крыши резервуара, .обеспечивает нагрев нефти в верхних слоях в резервуаре, а следовательно. в любое время года свободное скол ьже ние герм етизирующего узла понтонного кольца плавающей крыши по стенке резервуара, исключается погружение плавающей крыши в нефть на глубину более расчетной и таким образом обеспечивается отвод ливневых и талых вод с плавающей крыши резервуара в климатических районах с низкими температурами воздуха при хранении нефтепродуктов, что повышает эффективность работы устройства.

На чертеже изображен резервуар с плавающей крышей для хранения нефтепродуктов.

Резервуар для хранения нефтепродуктов содержит корпус резервуара 1, трубу с патрубком 2 для подачи нефтепродуктов в резервуар при его заполнении, кольцевое уплотнение 3, ливнеприемник 4, систему 5 шарнирно соединенных трубопроводов для отвода ливневых вод, систему 6 шарнирно соединенных трубопроводов для подачи теплой нефти к плавающей крыше резервуара, шарниры 7, поплавок 8. перфорированный трубопровод 9 для теплого нефтепродукта, расположенный под плавающей крышей 10, имеющей центральное отверстие 11.

Резервуар для хранения нефтепродуктов работает следующим образом.

При изменении уровня жидкости в резервуаре плавающая крыша 10 перемещается в направлении движения уровня жидкости и тянет за собой систему трубоп5 роводов 5 и 6. увеличивая или уменьшая в зависимости от направления движения плавающей крыши 10 угол, образованный плоскостью, проходящей через две параллельные трубы, и осью наклонных

10 труб, а дождевая вода, стекая по крыше. 10, попадает сначала в ливнеприемник 4, а затем по трубопроводам системы 5 в канализацию, При подаче теплой нефти или нефтепро15 дуктов в резервуар через систему 6 трубопроводов и далее через оросительный перфорированный трубопровод 9 происходит нагрев нефти или нефтепродуктов в верхних слоях в резервуаре, что предохраняет от примерзания уплотнительное кольцо 3 плавающей крыши к стенке корпуса резер. вуара 1, обеспечивает отвод ливневых и талых.снеговых вод с плавающей крыши резервуара и. как следствие, повышает экс25 плуатационную надежность..

Формула изобретения

Резервуар для хранения нефтепродуктов, включающий корпус с патрубком для заполнения резервуара, плавающую крышу с центральным отверстием и кольцевым уплотнением, систему шарнирно скрепленных трубопроводов с патрубком для отвода ливневых вод, расположенным в нижней части резервуара. отличающийся тем, что, с целью повышения надежности в эксплуатации, он снабжен системой шарнирно скрепленных трубопроводов с пагрубком для подачи подогретого нефтепродукта. имеющей расположенный под плавающей крышей и соединенный с ней перфорированный трубопровод, причем системы трубопроводов для отвода ливневых вод и подачи подогретого нефтепродукта кинематически соединены между собой.
