Реферат



Изобретение относится к стеклам, прозрачным в ИК-области спектра. С целью повышения показателя преломления и понижения температуры размягче'ния стекло имеет следующий состав, мол.%: ZrF^ 30-65; SnF2 35-70. Стекло имеет показатель преломления 1,599-1,698. температуру размягчения 78-200°С. 1 табл.

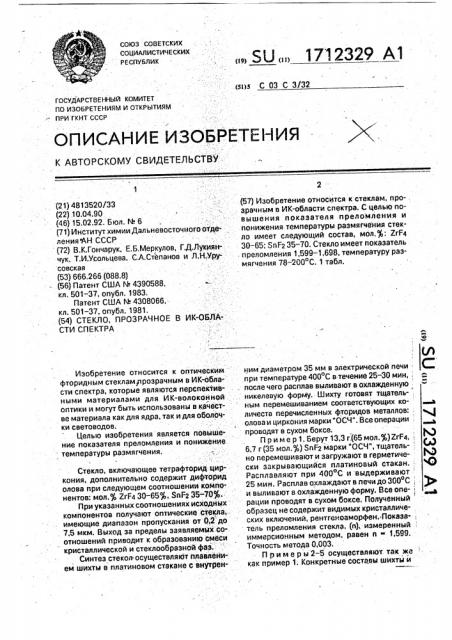

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 03 С 3.!32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

Ф»

О » О

Ю

Од

Ю

1 (21) 4813520/33 (22) 10.04.90 (46) 15.02.92. Бюл. N. 6 (71) Институт химии Дальневосточного отде= ленияФН СССР (72) В.К.Гончарук, Е.Б.Меркулов, Г.Д.Лукиян-. чук, Т.И.Усольцева, C.À.ÑT1ïàíoâ и Л.H.Урусовская (53) 666,266 (088.8) (56) Патент США М 4390588, кл. 501-37, опубл. 1983.

Патент США O 4308066, кл. 501-37, опубл. 1981. (54) СТЕКЛО, ПРОЗРАЧНОЕ В ИК-ОБЛА-.

СТИ СПЕКТРА

Изобретение относится к оптическим фторидным стекламррозрачным в ИК-области спектра, которые являются перспективными материалами для ИК-волокойной .. оптики и могут быть использованы в качестве материала как для ядра, так и для оболочки световодов.

Целью изобретения является повышение показателя преломления и понижение температуры размягчения.

Стекло, включающее тетрафторид цир-: кония, дополнительно содержит дифторид олова при следующем соотношении компонентов: мол. ZrF4 30-657, ЗпР2 35-70 .

При указанных соотношениях исходйцхкомпонентов получают оптические стекла, . имеющие диапазон пропускания от О,2 до

7,5 мкм. Выход за пределы заявляемых.соотношений приводит к образованию смеси кристаллической и стеклообразной фаз.

Синтез стекол осуществляют плавлением шихты в платиновом стакане с внутрен„„SU „„1712329 А1 (57) Изобретение относится к стеклам, про- . зрачным в ИК-области спектра. С целью повышения показателя преломления и понижения температуры размягчения стекло имеет следующий состав, мол. : ZrF4

30-65; SnFz 35 — 70. Стекло имеет показатель преломления 1,599-1,698, температуру размягчения 78-200 С. 1 табл. ним диаметром 35 мм в электрической печи при температуре 400 С в-течение 25-30 мин,, после чего расплав выливают в охлажденную никелевую форму.- Шихту готовят тщательным перемешиванием соответствующих количеств перечисленных фторидов металлов: олова и циркония марки "ОСЧ". Все операции проводят в сухом боксе.

Пример 1. Берут 13,3 r.(65 мол, ) ZrF4,, 6,7 r (35 мол. ) Яп Р2 марки "ОСЧ", тщательно перемешивают и загружают в герметически закрывающийся платиновый стакан,:

Расплавляют при 400 С и выдерживают

25 мин. Расплав охлаждают в печи до 300 С:, и выливают в охлажденную форму. Все опе- рации проводят в сухом боксе, Полученный образец не содержит видимых кристаллических включений, рентгеноаморфен. Показа-: тель преломления стекла, (и), измеренный: иммерсионным методом, равен и 1,599.

Точность метода 0,003.

Пример ы 2 — 5 осуществляют так же как пример 1. Конкретные составы шихтй и

Составитель G,Ивлюшкина

Редактор М.Васильева Техред М.Моргентал Корректор H.Påâcêàÿ

Заказ 506 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 характеоистики получаемых стекол приведены в таблице.

Как видно из таблицы, стекла, полученные в пределах концентраций, указанных в формуле изобретения, имеют более низкие температуры плавления (примеры 1-5) и бо- 5 лее высокий показатель преломления по сравнению со стеклом известного состава.

При выходе за пределы заявленного интервала получается смесь кристаллической и аморфной фаз — ситалл (примеры 6-7). 10

Указанные преимущества новых стекол позволяют проводить вытяжку ИК-волокна из штабика в полимерной оболочке, защищающей стекло от воздействия атмосферы 15 в процессе вытяжки. Значительное изменение показателя преломления в области стеклообразования позволяет использовать стекло для создания элементов градиентной оптики, а также в качестве как ядра, 20 так и оболочки штабика со значительной апертурой. Так, в случае примеров 1 и 4 может быть получено значение апертуры, равное 0,5. Значен рассчитыва-. ется по формуле: п1 — п, где п1- показатель преломления оболочки. Кроме того, предлагаемое техническое решение приводит к упрощению системы и уменьшает возможность загрязнения стекол посторонними примесями, так как система является двухкомпонентной.

Формула изобретения

Стекло, прозрачное в ИК-области спектра, включающее ЕгЕ4, отл ич а ю щее ся тем, что, с целью повышения показателя преломления и понижения температуры размягчения, оно дополнительно содержит ЯпР2 при следующем соотношении компонентов, мол.%:ZrF4 30 — 65

$ПР2 35-70
