Термопластичная полимерная композиция, имитирующая перламутр

Термопластичная полимерная композиция, имитирующая перламутр

Иллюстрации

Показать все

Реферат



Изобретение относится к переработке пластмасс и может быть использовано при получении имитированных под перламутр изделий. Изобретение позволяет увеличить текучесть расплава композиции, устранить холодные спаи при ее переработке и повысить прочность готовых изделий. Композиция содержит, мас.%: полистирол 57-79; полиакриловая смола 18-35; олигомер стирола мол.м. 20 • 10^-50 • 10 3-8. Новым является дополнительное введение в состав пластифицирующей и упрочняющей добавки - олигомерз стирола мол.м. 20 • 10"^ - 50 • 10^. 1 табл.

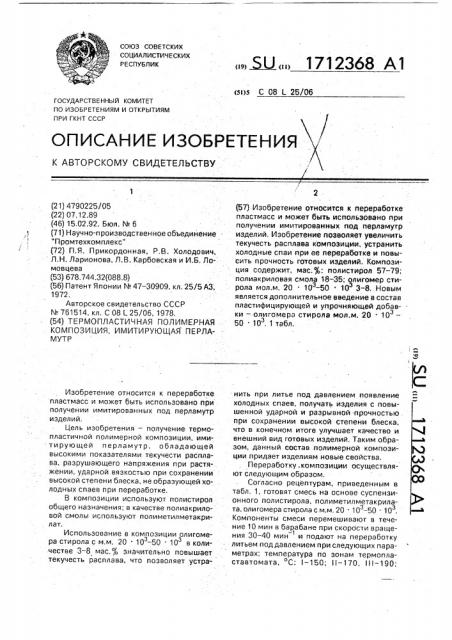

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 08 (25/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4790225/05 (22) 07.12.89 (46) 15.02.92. Бюл. N. 6 (71) Научно-производственное объединение

"Промтехкомплекс" (72) П,Я. Прикордонная, P.В. Холодович, Л,Н. Ларионова, Л.В. Карбовская и И,Б, Jloмовцева (53) 678,744.32(088.8) (56} Патент Японии М 47 — 30909, кл. 25/5 АЗ;

1972, Авторское свидетельство СССР

М 761514, кл. С 08 (25/06, 1978. (54) ТЕРМОПЛАСТИЧНАЯ ПОЛИМЕРНАЯ

КОМПОЗИЦИЯ, ИМИТИРУЮЩАЯ ПЕРЛАМУТР

Изобретение относится к переработке пластмасс и может быть использовано при получении имитированных под перламутр изделий.

Цель изобретения — получение термопластичной полимерной композиции, имитирующей перламутр, обладающей высокими показателями текучести расплава, разрушающего напряжения при растяжении, ударной вязкостью при сохранении высокой степени блеска, не.образующей холодных спаев при переработке.

В композиции используют полистирол общего назначения; в качестве полиакриловой смолы используют полиметилметэкрилат.

Использование в композиции олигомера стирола с м,м, 20 10 — 50 10 в количестве 3-8 мас.% значительно повышает текучесть расплава, что позволяет устра„„ (.) „„1712368 А1 (57) Изобретение относится к переработке пластмасс и может быть использовано при получении имитированных под перламутр изделий. Изобретение позволяет увеличить текучесть расплава композиции, устранить холодные спаи при ее переработке и повысить прочность готовых изделий. Композиция содержит, мас.%: полистирол 57-79; полиакриловая смола 18 — 35; олигомер стирала мол.м. 20 10 -50 10 3-8. Новым является дополнительное введение в состав пластифицирующей и упрочняющей добавки — олигомера стирола мол.м. 20 10

50 10 . 1 табл. нить при литье под давлением появление холодных спаев, получать изделия с повышенной ударной и разрывной -прочностью при сохранении высокой степени блеска, что в конечном итоге улучшает качество и внешний вид готовых изделий. Таким образом, данный состав полимерной композиции придает изделиям новые свойства.

Переработку. композиции осуществляют следующим образом.

Согласно рецептурам, приведенным в табл. 1, готовят смесь на основе суспензионного полистирола, полиметилметакрилата, олигомера стирола с м.м. 20 10 -50 10 .

KoMiloHeHTbl смеси перемешивают в течение 10 мин в барабане при скорости вращения 30 — 40 мин и подают на переработку литьем под давлением при следующих параметрах: температура по зонам термопластавтомата, С: I — 150; П вЂ” 170, III — 190;

1712368

1V-210; выдержка под давлением, с-23;выдержка при охлаждении, с-20;температура формы, C — 40-60, Полученные образцы испытываются по показателям разрушающего напряжения при растяжении — (на машине FP 100/1), ударной вязкости-íà копре; текучести расплава — на приборе МИРТ; блеска - на блескомере ФБ-2.

Формула изобретения

Термопластичная полимерная композиция, имитирующая перламутр, содержащая

Составы композиций, мас.Ф

Свойства композиций

Составы

Показатель текучести расплава, г/10 мин

Оли гомер стирола

Полистирол

Полиакриловая смола

Ударная вязкость, Д /м2

Разрушаю» щее напряжеwe при растяжении, ИПа

Блеск, т, 35

19,9

3,02

14,6

15,2

15,8

18

7,9

9,9

10,7

23,0

25,0

29,0

EOO

100

21,0 13,5 6,5

Переработка композиции невозможна

l9

1

8,5-12,5 3,7-4,62 100

Составитель В.Полякова

Техред M.Ìoðãåíòàë Корректор Э.Лончакова

Редактор И.Касарда

Заказ 508 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

1(контроль" 65 ные)

2 . 79 3 . 70

4 57

Предлагаемые 5 . 80

6 .. 60 . Составы с запредельным значением . олигомера стирола

7 По авт. св.М 761514 полистирол и полиметилметакрилат, о т л ич а ю щ а я с я тем, что, с целью увеличения текучести расплава композиции, улучшения физико-механических свойств, она допол5 нительно содержит олигомер сгирола с м.м. (20-50) 10з при. следующем соотношении компонентов, мас.%:

Полистирол 57-79;

Полиметилметакрилат 18 — 35;

10 Олигомер стирола с м.м, (20 — 50) 10 3 — 8.
