Устройство для изоляции зоны высокого давления в скважине

Устройство для изоляции зоны высокого давления в скважине

Иллюстрации

Показать все

Реферат



Изобретение относится к добыче подземных вод и может быть использовано дляулучшения фильтрационных свойств пород в прискважинном пространстве. Цель изобретения - повышение качества изоляции зоны высокого давления путем предотвращения преждевременного растворения изолирующего моста. Устройство состоит из помещенных в скважину 1 с жидкостью 2 заряда ВВ 3 и эластичного пакера 4, которые закреплены на кабеле 5, причем пакер 4 установлен на поверхности 6 жидкости 2 и выполнен с отверстиями, которые перекрыты клапанами. На пакере размещен водорастворимый изолирующий мост 9. 3 ил.<-ч^ f^/V~~-v?^ф?^г. i ~ЗЯ•ч»'^hOсл ел сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)5 Е 03 B 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4638605 /33 (22) 16,01.89 (46) 15.02.92, Бюл. М 6 (71) Подмосковный научно-исследовательский и проектно-конструкторский угольный институт (72) Л.Н. Дриго (53) 628.112.23 (088,8) (56) Авторское свидетельство СССР

М 1082918, кл. Е 03 В 3/06, 1982, (54) УСТРОЙСТВО ДЛЯ ИЗОЛЯЦИИ ЗОНЫ

ВЫСОКОГО ДАВЛЕНИЯ В СКВАЖИНЕ(57) Изобретение относится к добыче подземных вод и может быть использовано для

„, Ы„„1712555 А1 улучшения фильтрационных свойств пород в прискважинном пространстве, Цель изобретения — повышение качества изоляции зоны высокого давления путем предотвращения преждевременного растворения изолирующего моста. Устройство состоит из помещенных в скважину 1 с жидкостью

2 заряда ВВ 3 и эластичного пакера 4, которые закреплены на кабеле 5,. причем пакер 4 установлен на поверхности 6 жидкости 2 и выполнен с отверстиями, которые перекрыты клапанами. На пакере размещен водорастворимый изолирующий мост 9. 3 ил.

1712555

Изобретение относится к добыче подземных вод и для улучшения фильтрационных свойств околоскважинного пространства.

Цель изобретения — повышение качества изоляции зоны высокого давления путем предотвращения преждевременного растворения изолирующего моста.

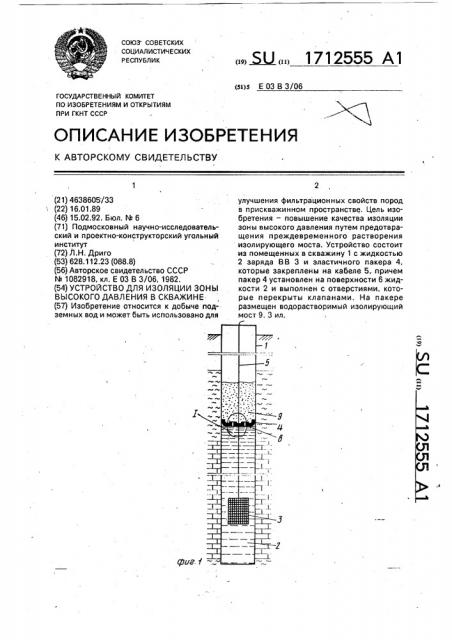

На фиг,1 изображено устройство, исходное положение; на фиг.2 — тоже, рабочее положение; на фиг.3 — узел I на фиг.1.

Устройство состоит из помещенных в скважину 1 с жидкостью 2 заряда ВВ 3 и эластичного пакера 4, которые закреплены на кабеле 5, причем пакер 4 установлен на поверхности 6 жидкости 2 и выполнен с отверстиями 7, которые перекрыты клапанами 8. На пакере 4 размещен водорастворимый изолирующий мост 9.

Устройство работает следующим образом, После установки в скважине 1 пакера 4, заряда ВВ3 и изолирующего моста 9 клапаны 8 плотно прижимаются к поверхности пакера 4. После включения тока и воспламенения заряда ВВ 3 в зоне горения создается высокое давление, приводящее к раскрытию. естественных и образованию новых водопроводящих трещин в горной породе. Одновременно высокое давление распространяется на столб жидкости 2, вызывает дополнительное уплотнение соли в изолирующем мосте 9 и отжимает клапаны

8, через которые жидкость 2 проникает в изолирующий мост 9, разрабатывает и растворяет соль и, тем самым, снижает сцеп5 ление ее с поверхностью скважины 1.

Поступление жидкости 2 через клапаны 8 в изолирующий мост 9 происходит до тех пор, пока давление ее будет превосходить гидростатическое и величину противодей10 ствия соли на отжатие клапанов. После уравновешивания давления до нуля сцепление соли с поверхностью стенок скважины 1 будет снижено настолько, что извлечение кабеля 5 и пакера 4 не потребует

15 приложения значительных усилий. Часть соли оседает на забой скважины 1, но при откачке жидкости 2 она будет полностью растворена.

20 Формула изобретения

Устройство для изоляции зоны высокого давления в скважине, включающее эластичный пакер, соединенный с кабелем, и водорастворимый изолирующий мост, раз25 мещенный на пакере, о т л и ч а ю щ е е с я тем, что, с целью повышения качества изоляции зоны высокого давления путем предотвращения преждевременного растворения изолирующего моста, пакер установ30 лен на поверхности скважинной жидкости и выполнен с отверстиями, перекрываемыми клапанами. 1712555

35

50
