Проходческий комплекс для проходки горизонтальных и слабонаклонных выработок

Проходческий комплекс для проходки горизонтальных и слабонаклонных выработок

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 С 27/24

Ы. (21) 4656807/03 (22) 28.02;89 (46) 15.02.92. Бюл. ЬЬ 6 (71) Институт геотехнической механики,АН

УССР (72) Л.Д, Ш матовский, 8.И. Нестеренко, Ю.В,Нестеренко, 8.А.Страшко и С.B.Ãëàдуш (53) 622.232(088.8) (56) Авторское свидетельство СССР

hh 866178, кл. Е 21 С 27/24, 1977.

Авторское свидетельство СССР

hh 929852, кл. Е 21 С 27/24, 1980. (54) ПРОХОДЧЕСКИЙ КОМПЛЕКС ДЛЯ

ПРОХОДКИ ГОРИЗОНТАЛЬНЫХ И СЛАБОНАКЛОН Н ЫХ ВЫРАБОТОК (57) Изобретение относится к проходчвскому оборудованию и предназначено для использования при проходке горных выработок или тоннелей. Цель — расширение технологических возможностей и повышение производительности. Проходческий комп-. лекс включает самоходный комбайн 1. с ис.78 g

11 f5 171b 23 Ю JI537.l2 (»Ди/, >50(, 1712597 А1 полнительным органом на стреле 13. Предохранительная крепь 4 содержит вертикальные распорные гидростойки (ГС) 17, Перекрытие 18 закреплено на верхних концах распорных ГС.17 и взаимодействует с верхней поверхностью комбайна 1. Комплекс снабжен соединяющими гидростойки продольными 16.и поперечными 22 и 23 траверсами. Траверсы выполнены с механизмами вертикального перемещения вдоль ГС 17. На настиле 24 смонтирована дополнительная стрела. имеющая возможность поворота относительно продольной оси крепи. На конце ДС установлен ударный рабочий орган 32. Поворотные установки для бурения шпуров установлены на продольных траверсах 16, На гидростойках закреплены барабаны 35 с рулонной затяжкой

9. На перекрытии 18 закреплены отклоняющие и направляющие ролики для пропуска затяжки 9. Перекрытие t8 выполнено с боковыми эакрылками 41, которые 41 имеют . соединенные с ГС 17 фиксирующие подпор9

1712597

20

25 гидроцилиндрами 45

40 ки 39. Одновременно с отбойкой породы комбайновым 14 и отбойными 33 органами и ее погрузкой осуществляют бурение анкерных шпуров 7. Одновременно производят установку анкеров 8 в кровле выработки при помощи бурильных машин 6. Настройку податчиков 5 на бурение производят путем перемещения держателей 37 вдоль направ. Изобретение относится к проходческому оборудованию и.предназначено для использования при проходке горных выработок или тоннелей различного поперечного сечения и размеров в породах различной крепости. в том числе крепких напряженных, где применение комбайнов, оснащенных только фрезерными рабочими органами с резцовым инструментом, малоэффективно ввиду большого износа резцов и низких темпов проходки.

/.

Целью изобретения является расшире. ние технологических возможностей и повышения производительности.

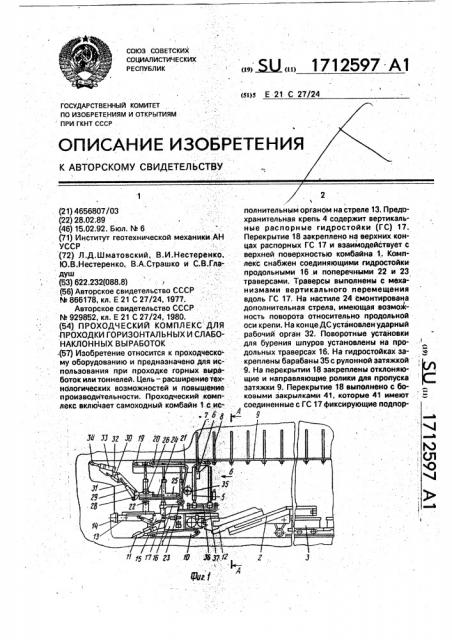

Нз фиг. 1 дан общий вид комплекса проходческого в за5ое; на фиг. 2 — разрез А-А на фиг,:1 проводимой выработки и проходческого комплекса; на фиг. 3 — вид Б на фиг. 1 на комплекс с торца в транспортном положении.

Предлагаемый комплекс устроен следующим образом.

Комплекс включает комбайн 1 избирательного действия, перегружатель 2, транспортные средства 3, предохранительную распорно-шагающую крепь 4 с установленными на ней на податчиках 5 бурильными машинами 6 для бурения скважин 7 под штанговую крепь 8 в сочетании с рулонной затяжкой 9.

Комбайн 1 включает самоходное шасси

1Î, читатель 11, конвейер.12, стрелу 13 с .фрезерным рабочим органом 14 на поворотной турели 15.

Предохранительная крепь 4 включает попарно связанные между собой посредством продольных траверс 16 распорные стойки 17, оснащенные в верхней части перекрытием 18, обводными роликами 19 и 20 и отклоняющимися роликами 21. На поперечных траверсах 22 и 23. связывающих попарно стойки, с возможностью перемещения по высоте закреплен полок 24,, на котором с воэможностью продольного (вдоль него) перемещения в направляющих посредством привода 25 закреплен вращаляющих 36. После бурения очередного комплекта анкерных шпуров осуществляют перемещение шагающей крепи. Поддерживают свод перекрытия 18. Таким образом обеспечиваются непрерывность проходки и крепления кровли выработок различной формы. Возможно разрушение пород разлйчной крепости. 3 ил. тель 26 с приводом 27 поворота в стороны от продольной оси крепи головки 28, на которой при помощи гидроцилйндров 29 и 30 закреплена изламывающаяся в плоскости

5 установки стрела 31, несущая на себе держатели 32 с закрепленными на них с возможностью сдвижки — раздвижки ударники

33 с породоразрушающими долотами или пиками 34.

На распорных колонках закреплены барабаны 35 с уложенными на них рулонами затяжек, а также направляющих 36 с держателями 37 для установки податчиков 5 с воэможностью их перемещения в продольном направлении.

Перекрытие 18 снабжено шарнирами

38, на которых с помощью подпорок 39 с хомутами 40 закреплены боковые закрылки

41, Для фиксации строек в выдвинутом положении предусмотрены зажимы 42.

Для перемещения траверс 22,и 23 предусмотрены гидроцилиндры 43, закрепляемые на стойках17. Стойки 17 в нижней части снабжены механизмами шагания в виде опорных лыж 44 с встроенными внутрь их

Работа комплекса заключается в следу ющем.

Комбайн 1 при помощи его шасси 10 размещают в забое совместно с перегружателем 2 и транспортными средствами 3. Над комбайном размещают передвижную пре-. дохранительную шагающую крепь 4 с перекрытием 18 и закрылками 41, которые

35 устанавливают при помощи подпорок 39 на стойках, обеспечивающих перекрытие кровли выработки. Барабаны 35 на распорных стойках оснащают рулонами затяжки под перекрытием 18 с помощью обводных роликов 19 и 20 и отклоняющих роликов 21.

С настила 24 предохранительной крепи. осуществляют обработку как верхней, так и любой другой части забоя ударниками 33 с породораэрушающими инструментами 34, 45 размещенными в держателях 32, переме- . щая стрелу 31 при помощи вращателя 26 и поднимают нижние концы стоек 17 с опор- -„ ными лыжами 44 и перемещают крепь вместе с комбайном на новое место работы.

Формула изобретения

Проходческий комплекс для проходки горизонтальных и слабонаклонных выработок, включающий самоходный комбайн с исполнительным органом на стреле и предохранительную крепь, содержащую расположенные по боковым сторонам комбайна вертикальные распорные гидростойки с закрепленным на их верхних концах перекрытием, выполненным с возможностькг взаимодействия с верхней поверхностью комбайна, о т л и ч а ю щ и,й с я тем, что, с целью расширения его технологических возможностей и повышения производительности, комплекс снабжен соединяющими гидростойки продольными траверсами и поперечными траверсами с механизмами их вертикального перемещения вдоль гидростоек и с закрепленным на них настилом, смонтированной на последнем с воэможностью поворота относительно продольной оси крепи дополнительной стрелой с ударным рабочим органом на ее конце, установленными на продольных траверсах с возможностью перемещения вдоль них поворотными установками для бурения шпуров, размещенными на гидростойках барабанами с рулонной затяжкой и закрепленными на перекрытии. отклоняющими роликами и направляющими роликами для пропуска затяжки поверх последнего, при этом перекрытие. выполнено с боковыми эакрылками, имеющими соединенные с гидростойками фиксирующие подпорки, 5 . 171259

) гидроцилиндров 30 и 31 в требуемое положение. В качестве породоразрушающих ин-. струментов используют либо долота, либо пики в зависимости от крепости разрушаемых пород., 5

Разрушение пород в, нижней и средней части осуществляют отбойными органами

° 14 комбайна 1, перемещая стрелу по забое.

При наличии крепких прослоев породы по забою их разрушают ударниками 33. Отби- 10 тую породу грузят комбайном при помощи питателя 11 на конвейер 12 комбайна и да- . -. лее при помощи перегружателя 2- в транспортные средства 3.

Одновременно с отбойкой породйкрм -. байновым органом 14 и отбойными органа ми 33 и ее погрузкой осуществляют бурение анкерных шпуров 7. и установку анкеров 8 q .кровле выработки при помощи бурильйых. машин 6 на податчиках 5.

Настройку податчиков на бурение - про-, изводят путем перемещения их держателей

37 вдоль направляющих 36 и поворота относительно оси направляющих.

После бурения очередного комплекта 25, . анкерных шпуров осуществляют перемеО ение шагающей крепи в направлении проходки, поддерживая свод перекрмтием .13 с уложенными на нем затяжками 9, сматываемых с барабаном 35, Таким образом обеспечивается непрерывность проходки и крепление кровлйвыработок различной формы с разрушением пород различной крепости.

При необходимости отвода оборудова- 35 ния из забоя при помощи гидроц влиндров

43 опускают перекрытие 18 на комбайн 1;

1712597

Дог Г

PuzD
