Устройство для создания воздушной завесы в проеме ворот помещения

Устройство для создания воздушной завесы в проеме ворот помещения

Иллюстрации

Показать все

Реферат



Изобретение м. б. использовано для защиты технологических проемов, автомобильных и железнодорожных ворот от проникновения наружного холодного воздуха. Цель изобретения - упрощение конструкции устр-ва для создания воздушнбй&иМзавесы в проеме при выполнении створки раздвижной и повышение эффективности его работы. В полой створке со стороны проема выполнен выпускной насадок 4. В полости створки установлены перегородки б, 8. С полостью сообщен вентагрегат (ВА). Перегородки 6, 8 расположены под углом друг к другу с образованием диффузора 9, сообщенного со стороны большего основания с насадком 4, меньшего - с ВА. Насадок 4 выполнен по всей высоте створки. ВА автоматически соединен с приводом створки. ВА расположен вне или в полости и присоединен к диффузору 9 телескопическим воздуховодом 12. Увеличение сопротивления струй завесы прорвавшемуся наружному воздуху происходит за счет уменьшения пути прохода струи до встречи с прхзтивоположной струей. 1 з. п. ф-лы. 2 ил.елс//71О // д 8Ш^hOXI^00

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s F 24 F 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

gluz Z

811 Я 8

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4779400/29; 4779401/29 (22) 09.01.90 (46) 15.02.92 Бк)л. hL 6 (71) Челябинский государственный институт по проектированию металлургических заводов "Челябгипромез" (72) А. П, Заболотный (53) 697.92(088,8) (56) Авторское свидетельство СССР

bh 1384890, кл. F 24 Р 9/00, 1988. (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ВОЗДУШНОЙ ЗАВЕСЫ В ПРОЕМ ВО ОТ ПОМЕЩЕНИЯ (57) Изобретение м. б. использовано для защиты технологических проемов, автомобильных и железнодорожных ворот. от проникновения наружного холодного воздуха. Цель изобретения — упрощение конструкции устр-ва для создания воздушной

I,, БЦ „„1712743 А1 завесы в проеме при выполнении створки раздвижной и повышение эффективности его работы. В полой створке со стороны проема выполнен выпускной насадок 4, В полости створки установлены перегородки

6, 8, С полостью сообщен вентагрегат (ВА}.

Перегородки 6, 8 расположены под углом друг к другу с образованием диффузора 9, сообщенного со стороны большего основания с насадком 4, меньшего — с ВА. Насадок

4 выполнен по всей высоте створки. ВА asтоматически соединен с приводом створки.

ВА расположен вне или в полости и присоединен к диффуэору 9 телескопическим воздуховодом 12. Увеличение сопротивления струй завесы прорвавшемуся наружному воздуху происходит за счет уменьшения пути прохода струи до встречи с противоположной струей, 1 з. и. ф-лы, 2 ил.

1712743

I ного воздуха. При этом зти струи теплого воздуха расчленяют набегающий поток наружного холодного воздуха и направляют го за проем 1, нагревая в то же время сумевший прорваться через первый заградительный поток наружный холодный возух.

Второй поток теплого воздуха также подают в виде узкой направленной струи навстречу друг другу, догревая прорвавшийся через первую струю наружный, хотя и подогретый, но еще достаточно холодный воздух, и препятствуя тем самым его дальнейшему проникновению в помещение 2.

При этом увеличивается сопротивление струй завесы прорвавшемуся наружному воздуху за счет уменьшения пути прохода струи до встречи с противоположной струей.

Кроме того, потоки теплого воздуха, выходящие из створки 3 навстречу таким же потокам воздуха, но из другой створки 3, ограничивают между собой некоторый объем.воздуха, служащий воздушным тамбуром, создающим за счет избыточного давления дополнительную преграду для наружного холодного воздуха. При смещении створок 3 после закрытия ворот вентагрегаты 7. останавливаются in подача воздуха прекращается..

Формула изобретения

1. Устройство для создания воздушной завесы в проеме ворот помещения, содержащее выполненный по меньшей мере в одной полой створке со стороны проема выпускной насадок, установленную в полости створки перегородку и сообщенный с полостью створки вентагрегат, о т л и ч а ю щ е ес я тем, что, с целью упрощения конструкции при выполнении створки раздвижной и повышении эффективности работы, устройство снабжено дополнительной перегородкой, размещенной в полости створки, при этом перегородки расположены под углом: одна к другой с образованием диффузора, сообщенного со стороны большего основания с выпускным насадком, а меньшего основания — с вентагрегатом, причем выпускной насадок выполнен по всей высоте створки, а вентагрегат автоматически соединен с приводом створки.

2,Устройство по и, 1,отл ичающеес я тем, что оно снабжено телескопическим аоздуховодом, вентагрегат расположен вне или в полости створки и присоединен к диффузору при помощи телескопического воздухо вода, Изобретение относится к вентиляции и может быть использовано для защиты технологических проемов, автомобильных и железнодорожных ворот от проникновения е наружного холодного воздуха. 5

Целью изобретения является упрощение конструкции при выполнении створки д раздвижной и повышение эффективности работы.

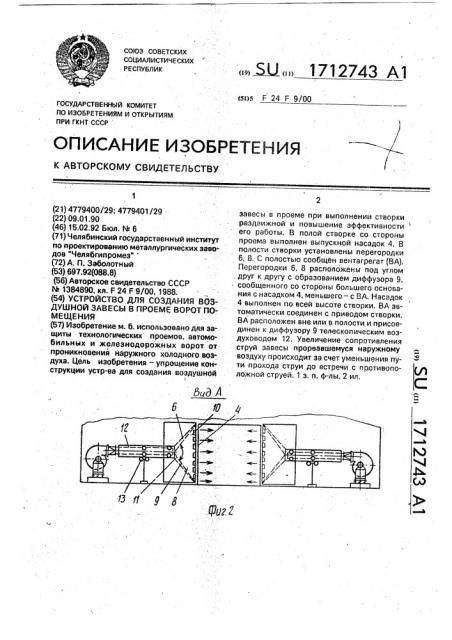

На фиг. 1 изображено устройство. об- 10 щий вид; на фиг. 2 — вид А на фиг. 1.

Устройство для создания воздушной завесы в проеме 1 ворот помещения 2 с перемещаемой по меньшей мере одной полой створкой 3, имеющей привод (не показан), 15 содержит выполненный s полой створке 3 со стороны проема 1 выпускной насадок 4, установленную в полости 5 створки 3 перегородку 6 и сообщенный с полостью 5 створки 3 вентагрегат 7, устройство снабжено 2О дополнительной перегородкой 8, размещенной в полости 5 створки 3, при этом перегородки 6 и В расположены под углом а друг к другу с образованием диффузора 9, сообщенного со стороны большвго 25 основания 1О с выпускным насадком 5, а меньшего основания 11-с вентвгрегатом 7, причем еыпускной насадок 4 выполнен гю всей высоте створки 3, в аентагрегат 7 автоматически соединен с примдом створки ЗО

3, устройство снабжено теиккопическим воэдуховодом 12. митагрвгат 7 расположен вне или в полости створки 3 и присоединен к диффузору Я при помощи телескопического. воэдуховода 12. Гелеакопи аский воэду- 35 ховод 12 имеет направляющие 13. Для подогрева возд1 ха устройство снабжено калорифером 14.

Устройство для создания воздушной завесы работает следующим образом. 4О

При открывании ворот по направляющим 13 начинают перемещаться створки 3, одновременно перемещаясь и по аоздуховоду 12. В это же время, т. е. одновременно с началом движения створок 3, включаются 45 вентагрегаты 7, забирающие воздух из помещения 2. Забранный из помещения 2 воздух проходит через калориферы 14, догревается ими до определенной температуры, после чего воздух через воздуховод 12 50 поступает в диффузор 9, двигаясь по которому, достигает выпускного насадка 4, в котором делится на два потока. Причем один поток теплого воздуха в виде узкой направленной струи подается под углом 8 сторону 55 проема 1, создавая тормозящий эффект и отсекая тем самым поток наружного холод1712743

Составитель В.Сосновская

Техред M.Ìîðãåíòàë Корректор - И.Муска

Редактор Н.Швыдкая

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 526 Тираж Подписное

ВНИИПИ Государственного комитета rio изобретениям и.открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.; 4/5
