l7I 277

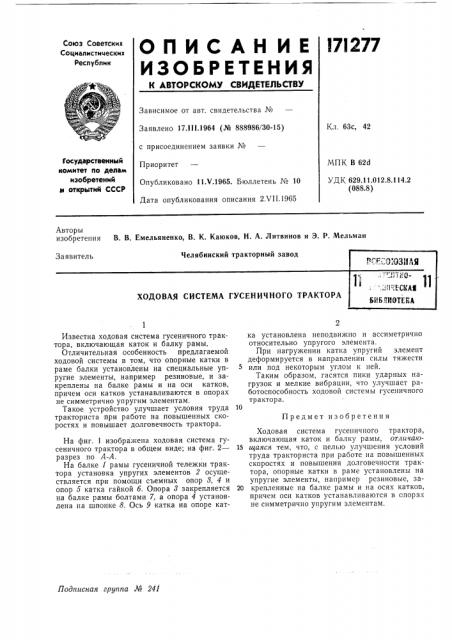

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 63с, 42
Заявлено 17.111.1964 (№ 888986/30-15) с присоединением заявки №
Приоритет
Опубликовано 11 V.1965. Бюллетень № 10
Дата опубликования описания 2Х11.1965
Государственный комитет по делам изобретений и открытий СССР
МПК В 62d
УДК 629.11.012.8.114.2 (088.8) Авторы изобретения В. В. Емельяненко, В. К. Каюков, Н. А. Литвинов и Э. P. Мельман
Предмет изобретения
Подписная группа № 241
Известна ходовая система гусеничного трактора, включающая каток и балку рамы.
Отличительная особенность предлагаемой ходовой системы в том, что опорные катки в раме балки установлены на специальные упругие элементы, например резиновые, и закреплены на балке рамы и на оси катков, причем оси катков устанавливаются в опорах не симметрично упругим элементам.
Такое устройство улучшает условия труда тракториста при работе на повышенных скоростях и повышает долговечность трактора.
На фиг. 1 изображена ходовая система гусеничного трактора в общем виде; на фиг. 2— разрез по А-А.
На балке 1 рамы гусеничной тележки трактора установка упругих элементов 2 осуществляется при помощи съемных опор 8, 4 и опор 5 катка гайкой 6, Опора 8 закрепляется на балке рамы болтами 7, а опора 4 установлена на шпонке 8. Ось 9 катка на опоре катка установлена неподвижно и ассиметрично относительно упругого элемента.
При нагружении катка упругий элемент деформируется в направлении силы тяжести или под некоторым углом к ней.
Таким образом, гасятся пики ударных нагрузок и мелкие вибрации, что улучшает работоспособность ходовой системы гусеничного трактора.
Ходовая система гусешгчного трактора, включающая каток и балку рамы, отличаю15 и1аяся тем, что, с целью улучшения условий труда тракториста при работе на повышенных скоростях и повышения долговечности трактора, опорные катки в раме установлены на упругие элементы, например резиновые, за20 крепленные на балке рамы и на осях катков, причем оси катков устанавливаются в спорах не симметрично упругим элементам.
171277 з
Фыг i
Составитель 10. Каштанов
Редактор М. Хабибулина Техред Л. К. Ткаченко Корректор Л. Е. Марисич
Заказ 1306/10 Тираж 1000 Формат бум. 60X90 /ц Объем 0,13 изд. л. Цена 5 коп, ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
