Устройство регистрации микроголограмм в виде дорожки на движущийся фототермопластический носитель

Устройство регистрации микроголограмм в виде дорожки на движущийся фототермопластический носитель

Иллюстрации

Показать все

Реферат



Изобретение относится к голографии, а именно к устройствам для регистрации голограмм, использующих в качестве носителя информации фототермопластические материалы. Цель изобретения - повышение плотности записи, улучшение качества записи и миниатюризация устройства. Для этого в устройстве узел очувствления ФТП- носителя коронным разрядом и узел термического бесконтактного проявления струей горячего газа совмещены и выполнены в виде микрот'рубки из злектропроводящего матер>&1ала. 1 ил.

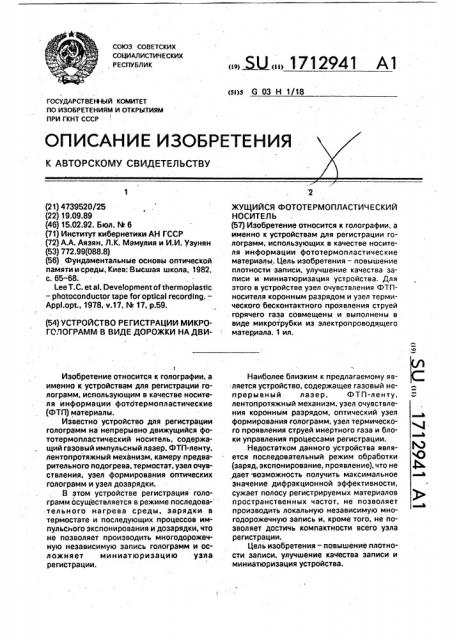

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ, РЕСПУБЛИК (st)s О 03 Н 1/18

ГОСУДАРСТВЕI+lblA КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4739520/25 (22) 19.09.89 (46) 15.02.92. Бюл. 3Ф 6 (71) Институт кибернетики АН ГССР (72) А.А, Аязян, Л.К. Мамулия и И.И. Узунян (53) 772.99(088.8) (56) Фундаментальные основы оптической памяти и среды, Киев: Высшая школа, 1982, с. 65-68.

Lee Т.С. et al. Development of thermoplastic — photoconductor tape for optical recordlng.—

Appl.opt., 1978,- v.17, М 17, р.59. (54) УСТРОЙСТВО РЕГИСТРАЦИИ МИКРОГОЛОГРАММ В ВИДЕ ДОРОЖКИ НА ДВИt

Изобретение относится к голографии, а именно к устройствам для регистраций голограмм, использующим в качестве носителя информации фототермопластические (ФТП) материалы.

Известно устройство для регистрации голограмм на непрерывно движущийся фототермопластический носитель, содержащий газовый импульсный лазер. ФТП-ленту, лентопротяжный механизм, камеру предварительного подогрева, термостат, узел очувствления, узел формирования оптических голограмм и узел доза рядки.

В этом устройстве регистрация голограмм Осуществляется в режиме последова- тельного нагрева среды, зарядки в термостате и последующих процессов импульсного экспонирования и дозарядки, что не позволяет производить многодорожечную независимую запись голограмм и осложняет миниатюризацию узла регистрации.

„„5U„„1712941 А1

ЖУЩИЙСЯ ФОТОТЕРМОПЛАСТИЧЕСКИЙ

НОСИТЕЛЬ (57) Изобретение относится к голографии, а именно к устройствам для регистрации голограмм, использующих в качестве носителя информации фототермопластические материалы. Цель изобретения — повышение плотности записи, улучшение качества записи и миниатюризация устройства. Для этого в устройстве узел очувствления ФТПносителя коронным разрядом и узел термического бесконтактного проявления струей горячего газа совмещены и выполнены в виде микротрубки из электропроводящего материала. 1 ил.

Наиболее близким к предлагаемому является устройство, содержащее газовый непрерывный лазер, ФТП-ленту, лентопротяжный механизм, узел очувствления коронным разрядом, оптический узел формирования голограмм, узел термического проявления струей инертного газа и блоки управления процессами регистрации.

Недостатком данного устройства является последовательный режим обработки (заряд, экспонирование, проявление), что не дает воэможность получить максимальное значение дифракционной эффективности, сужает полосу регистрируемых материалов пространственных частот, не позволяет производить локальную независимую многодорожечную запись и, кроме того, не позволяет достичь компактности всего узла регистрации, Цель изобретения — повышение плотности записи, улучшение качества записи и миниатюризация устройства.

1712941

Поставленная цель достигается тем, что в предлагаемом устройстве коронатор и узел термического бесконтактного проявления струей горячего газа совмещены в единой конструкции в виде микротрубки из электропроводящего материала. Для обеспечения стабильного истечения коронного разряда выходной конец трубки выполнен в виде тонкостенного кольцевого "острия" с толщиной стенки 20=5 мкм. Для формирования устойчивой струи горячего газа, обеспечивающей локальное термическое проявление дорожек голограмм, внутренний диаметр микротрубки имеет величину

0,1-0,8 мм. Трубка с помощью двух электродов подключена к источнику высокого ("коронного") напряжения и к источнику тока прогрева трубки. Входной торец трубки соединен с блоком подачи газа под давлением

0,05-0,4 атм. Выходной торец трубки расположен на расстоянии 4 мм от поверхности подвижного ФТП-носителя. В месте воздействия коронного разряда и прогревающей струи также формируется регистрируемая линейная голограмма с помощью соответствующих элементов оптической схемы.

Устройство работает следующим образом.

Участки движущегося ФТП-носителя, попадая в зону воздействия комбинированногоузла, заряжаются током коронного разряда, экспонируются линейной интерферограммой, что вследствие фотопроводимости материала производит соответствующую инте рферо грамме модуляцию поверхностного потенциала, и прогреваются горячей струей газа, сформированной токопроводящей трубкой. благодаря совмещенной конструкции упомянутых узлов заряда (экспонирования, проявления) реализуется наиболее благоприятный для качественной регистрации голограмм на ФТП-носитель режим одновременного воздействия трех компонент регистрации и, кроме того, благодаря степени локализации прогрева движущегося носите5 ля происходит быстрый процесс нагрева.и охлаждения, так как за время прохождения носителем малого участка нагрева подложка носителя не успевает существенно прогреться, что обеспечивает быстрое

10 охлаждение прорельфированного ФТПслоя. Таким образом, реализуется процесс регистрации, позволяющий получить высокие значения дифракционной эффективности и расширить полосу пространственных

15 частот, воспроизводимых материалом носителя.

Таким образом, предлагаемое устройство обеспечивает высокую плотность расположения записываемых информационных

20 дорожек микроголограмм. Кроме того; улучшается качество записи и миниатюризируется устройство очувствления и проявления.

Формула изобретения

Устройство регистрации.микроголог25 рамм в виде дорожки на движущийся фототермопластический носитель, состоящее из узла транспортировки носителя, оптического узла формирования микроголограмм, коронатора, подключенного к источнику

30 высоковольтного напряжения, и узла термического проя вления струей газа, о т л ич а ю щ е е с я тем, что, с целью повышения плотности записи, улучшения качества записи и миниатюризации устройства, коро35 натор и узел термического проявления совмещены и выполнены в виде иглы из электропроводящего материала с коаксиальным отверстием диаметра 0,1-0,8 мм для подачи газа, причем к концам иглы подклю40 чены электроды, связанные с источниками . напряжения накала и высоковольтного напряжения.

1712941

Составитель Л. Мамулия

Редактор М. Петрова Техред M.Mîðlåíòàë Корректор, М. Демчик

Заказ 536 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", f. Ужгород, ул.Гагарина, 101
