Реферат



Изобретение относится к пылевым фильтрам для .использбвания при подземных горных разработках ив тоннелестроении, в частности для отсоса запыленной рудничной атмосферы. Его использование позволит создать фильтры переменной производительности. Пылевой фильтр выполнен транспортабельным и снабжен соединительными головками, размещенными на концах подводящего и отводящегоканалов с образованием блоков, ячейки выполнены в виде герметизирующей рамы и снабжены установленными внутри рамы решетками и размещенными между ними распорными колодками, направляющие установлены в продольном направлении ячеек. Подводящий и отводящий каналы выполнены на передней стенке корпуса, при этом в днище и передней стенке выполнены отверстия, соединяющие корпус с подводящим и отводящим каналами. Фильтр снабжен скребковымконвейером, установленным под фильтрующими ячейками в продольном направлении блоков. Подводящий канал выполнен с уменьшающимся, а подводящий - с увели-- чивающимся по ходу движения потока сечением. Фильтр снабжен пылевым выбросом; эжектором и лучевым инжектором, последовательно установленными друг за другом и соединенными со скребковым конвейером. Фильтр снабжен смесительным участком и циклоном, соединенными с лучевым инжектором. 4 з.п. ф-лы, 5 ил.(Лс

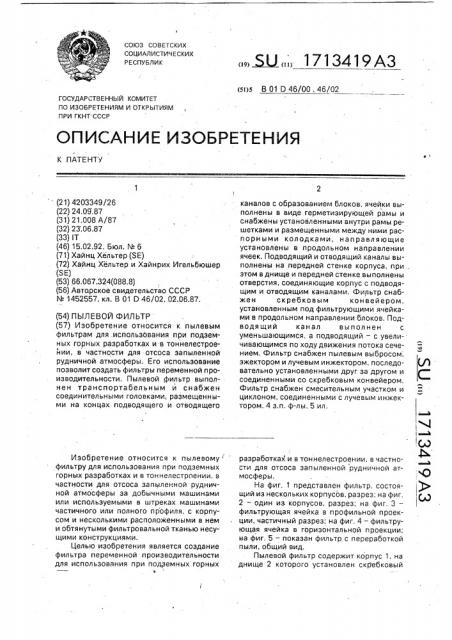

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИ Ч Е С К ИХ

РеспуБлик (st)s В 01 D 46/00, 46/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОЬГЕТКНИЯ

К ПАТЕНТУ (л) ф

)Cd (21) 4203349/26 (22) 24.09,87 (31) 21.008 А/87 (3.2) 23 .06.87 (33) IT (46) 15.02.92. Бюл. N -6 (71) Хайнц Хельтер (SE) (72) Хайнц Хельтер и Хайнрих Игельбюшер (S Е) (53) 66.067.324(088.8) (56) Авторское свидетельство СССР

¹ 1452557, кл. В 01 0 46/02, 02.06.87. (54) ПЫЛЕВОЙ ФИЛЬТР (57) Изобретение относится к пылевым фильтрам для.использования при подземных горных разработках и-в тоннелестроейии, в частности для отсоса запыленной рудничной атмосферы, Его использование позволит создать фильтры переменной производительности, Пылевой фильтр выполнен транспортабельным и снабжен соединительными головками, размещенными на концах подводящего и отводящего

Изобретение относится к пылевому фильтру для использования при подземных горных разработках и в тоннелестроении, в частности для отсоса запыленной рудничной атмосферы за добычными машинами или используемыми в штреках машинами частичного или полного профиля, с корпусом и несколькими расположенными в нем и обтянутыми фильтровальной тканью несущими конструкциями.

Целью изобретения является создание фильтра переменной производительности для использования при подземных горных каналов с образованием блоков, ячейки выполнены в виде герметизирующей рамы и снабжены установленными внутри рамы решетками и размещенными между ними распорными колодками, направляющие установлены в продольном направлении ячеек. Подводящий и отводящий каналы выполнены на передней стенке корпуса, при . этом в днище и передней стенке выполнены отверстия, соединяющие корпус с подводящим и отводящим каналами. Фильтр снабжен скребковым конвейером. установленным под фильтрующими ячейками в продольном направлении блоков. Подводящий канал выполнен с уменьшающимся, а подводящий — с увеличивающимся по ходу движения потока сечением. Фильтр снабжен пылевым выбросом, эжектором и лучевым инжектором, последовательно установленными друг за другом и соединенными со скребковым конвейером.

Фильтр снабжен смесительным участком и циклоном, соединенными с лучевым инжектором, 4 з.п, ф-лы, 5 ил, разработках и в тоннелестроении, в частности для отсоса запыленной рудничной атмосферы.

На фиг. 1 представлен фильтр, состоящий из нескольких корпусов, разрез; на фиг.

2 — один из корпусов, разрез; на фиг. 3— фильтрующая ячейка в профильной проекции, частичный разрез; на фиг, 4 — фильтрующая ячейка в горизонтальной проекции;

ыа фиг. 5 — показан фильтр с переработкой пыли, общий вид.

Пылевой фильтр содержит корпус 1, на днище 2 которого установлен скребковый

1713419 конвейер 3, который принимает осажденную и отделенную пыль и транспортирует ее из забоя. Фильтр включает смотровые отверстия 4,5 для осмотра корпуса слева или справа, Корпус 1 содержит подводящий 6 и отводящий 7 газовые каналы с уменьшающимся или увеличивающимся по ходу газа поперечным сечением, Для соединения отдельных каналов предусмотрены соединительные головки 8,9, которые позволяют осуществлять соединение отдельных секций

10. Каналы 6 и 7 могут соединяться поперечно к нап:.>азу.ению потока воздуха, с тем чтобы их объем соответствовал условиям или количеству рудничного воздуха (фиг. 1).

Заштрихованные поверхности (фиг. 1) представляют собой стальное днище 11 в отводящем канале 7. Если это подводящий канал 6, то днища нет или есть, но с соответствующими отверстиями I2, и поэтому запыленный неочищенный газ может и роходить через отверстия 12 внутрь корпуса 1. Фильтр включает фильтрующие ячейки

13 в виде рам 14, обтянутых фильтровальной тканью 15. Внутри рамы 14 установлены решетки 16 и распорные колодки 17. Ячейки установлены на направляющих 18, а в отводящем канале 7 расположены ударные сопла 19. Фильтр имеет пылевой выброс 20, эжектор 21 и лучевой инжектор 22, последовательно установленные один за другим и соединенные со скребковым конвейером 3.

Пылевой фильтр снабжен смесительным участком 23 и циклоном 24, еоединенными с лучевым инжектором 22.

Пылевой фильтр работает следующим образом.

Загрязненный поток газа поступает в корпус 1 фильтра и, проходя фильтрующие ячейки 13, очищается и выходит в атмосферу сквозь отводящий канал 7, а уловленная пыль скребковым конвейером 3 направляется через пылевой выброс 20, эжектор 21 и лучевой инжектор 22 в смесительный участок 23. Пылевой фильтр позволяет путем соединения нескольких корпусов обеспечивать практически любую производительность. Так, можно получать фильтуы производительностью от 200 до 600 м в минуту и более. Для этого необходимо лишь соединить между собой комплектные узлы корпуса в области каналов неочищенного и очищенного газов или соответствующих го.— ловок 8 и 9, При этом автоматически получается, что запыленный рудничный воздух, т,е. неочищенные газы, выходит с одной стороны, проходит через ячейки фильтра и снова выходит с другой стороны в виде очищенного газа. Благодаря особой форме выполнения отдельных ячеек 13 фильтра, 10

Под землей во время сборки устанавли15 вается правильный или оптимальный объем. пыль отделяется и падает на дно корпуса, 35 где она попадает на скребковый конвейер 3 и отводится дальше.

55

30 которые могут вставляться в корпус 1 и снова извлекаться из него, а также обтянутым материалом фильтрующих ячеек решеткам с распорными колодками 17 натянутые фильтровальные ткани сохраняют готовность к работе и эффективность даже в том случае, если фильтруется материал, который предрасположен к налипанию и застреванию, Даже при пониженном давлении ни решетка, ни натянутые на ней ткани не могут войти в соприкосновение друг с другом, что гарантирует постоянную эксплуатационную готовность, Поперечное сечение канала очищенного газа в направлении потока воздуха от корпуса к корпусу увеличивается, а сечение канала неочищенного газа соответственно уменьшается.

Чтобы простым путем и полностью освободить отдельные корпуса или подчиненные им фильтрующие ячейки от налипшей пыли, передняя кромка рам 14 фильтрующих ячеек 13 или смотровые отверстия как передняя стенка канала оснащены напорными ударными соплами 19, присоединяемыми к системе снабжения сжатым воздухом. Вследствие присоединения этих напорных ударных сопл к системе воздухоснабжения фильтровальные ткани на решетках или материал фильтрующих ячеек раздуваются, так что даже влажная

Скребковый конвейер на дне корпуса имеет в конце выпуск пыли, который с помощью струйного сопла соединен с имеющим пневматический ороситель струйным инжектором, Сухая, но еще взвешенная пыль при обработке в последовательно соединенных агрегатах увлажняется водой и перемешивается, после чего ее можно транспортировать из забоя вместе с остальным транспортируемым материалом или отдельно, Для оптимизации эффекта перемешивания, особенно при наличии мелкозернистого и водоотталкивающего материала, струйный инжектор соединен со смесительным шнеком с выпускными циклонами. Посредством этого осуществляются выпуск материала и его передача на ленточный транспортер, по которому он может транспортироваться из забоя вместе с другим транспортируемым материалом или отдельно, Удобный в транспортировке пылевой фильтр приспособлен именно к условиям работы на подземных горных разработках и

1713419 может эксплуатироваться с различной производительностью. Для этого необходимо лишь составить комбинацию из соответствующего числа корпусов со встроенными фильтрующими ячейками.

Формула изобретения

1.Пылевой фильтр, содержащий корпус с днищем и подводящим и отводящим газовыми каналами, установленные одна над другой на направляющих и обтянутые фильтровальной тканью несущие конструкции в виде отдельных фильтрующих ячеек, размещенные в отводящем канале ударные сопла, и смотровые отверстия, о т л и ч а юшийся тем, что, с целью создания фильтра переменной производительности для использования Фри подземных горных разработках и в тон нелестроении, в частности для отсоса запыленной рудничной атмосферы, фильтр выполнен транспортабельным и снабжен соединительными головками, размещенными на концах подводящего и отводящего каналов с образованием блоков, ячейки выполнены в виде герметизирующей рамы и снабжены установленными внутри рамы решетками и размещенными между ними распорными колодками, направляющие установлены в продольном направлении ячеек, подводящий и отводящий каналы выполнены на передней стенке корпуса. при этом в днище и передней стенке выпол5 нены отверстия, соединяющие корпус соответственно с подводящим и отводящим каналами. 2. Фильтр по и. 1, отличающийся тем, что он снабжен скребковым конвейе10 ром, установленным под фильтрующими ячейками в продольном направлении блоков.

3. Фильтр по и. 1, отличающийся тем, что подводящий канал выполнен с

15 уменьшающимся по ходу движения потока сечением, а отводящий — с увеличивающимся по ходу движения потока сечением.

4, Фильтр по и. 1, отличающийся тем, что -он снабжен пылевым выбросом, 20 эжекторрм и лучевым инжектором, последовательно установленными и соединенными со скребковым конвейером.

5. Фильтр поп.4,отличающийся тем, что, с целью равномерного увлажне25 ния, он снабжен смесительным участком и циклоном, соединенными с лучевым инжектором.

1713419

1713419
