Патент ссср 171346

Патент ссср 171346

Иллюстрации

Показать все

Реферат

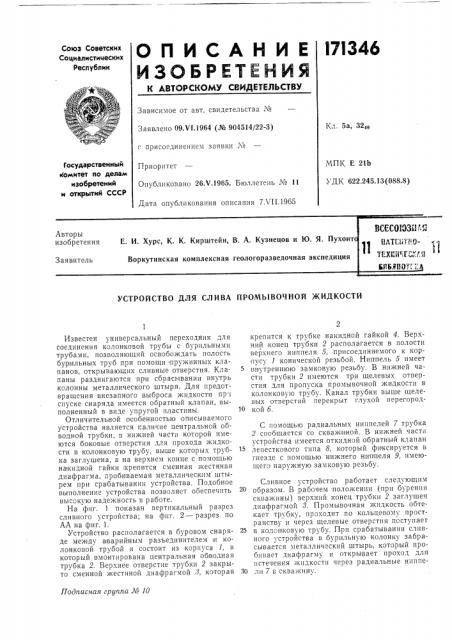

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕХЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 09.V1.1964 (№ 904514/22-3) Кл. 5а, 32,ц с присоединением заявки ¹

Государственный комитет по делам изобретений и открытий СССР

МПК Е 21b ДЬ, 622 245 13(088 8) Приоритет

Опубликовано 26.V.1965. Бюллетень № 11

Дата опубликования описания 7Х11.1965

УСТРОЙСТВО ДЛЯ СЛИВА ПРОМЬ!ВОЧНОЙ ЖИДКОСТИ

Подписная группа ЛЗ 10

Известен универсальный переходник для соединения колонковой трубы с бурильными трубами, позволяющий освобождать полость бур ильных труб при помощи пружинных клапанов, открывающих сливные отверстия. Клапаны раздвигаются при сбрасывании внутрь колонны металлического:штыря. Для предотвращения внезапного выброса жидкости пр.t спуске снаряда имеется обратный клапан, выполненный в виде упругой пластины.

Отличительной особенностью оп исываемого устройства является пали ие центральной обводной трубки, в нижней части которой имеются боковые отверстия для прохода >кидкости в колонковую трубу, выше которых трубка заглушена, а на верхнем конце с помощью накидной гайки .крепится сменная жестяная диафрагма, пробиваемая металлическим штырем при срабатывании устройства, Подобное выполнение устройства позволяет обеспечить высокую надежность в работе.

На фиг. 1 показан вертикальный разрез сливного устройства; на фиг, 2 — разрез по

AA на фиг. 1.

Устройство располагается в буровом снаряде между аварийным разъединителем;и колонковой трубой и состоит из корпуса 1, в который вмонтирована центральная обводная трубка 2. Верхнее отверстие трубки 2 закрыто сменной жестяной диафрагмой 8, которая крепится к трубке накидной гайкой 4. Верхний конец трубки 2 располагается в полости верхнего ниппеля 5, присоединяемого к корпусу 1 конической резьбой, Ниппель 5 имеет внутреннюю замковую резьбу. В нижней части трубки 2 имеются три щелевых отверстия для пропуска промывочной жидкости в колонковую трубу. Канал трубки выше щелевых отверстий перекрыт глухой перегород10 кой 6.

С помошью радиальных ниппелей 7 трубка

2 сообщается со скважиной. В нижней части устройства имеется откидной обратный клапан лепесткового типа 8, который фиксируется в гнезде с помощью нижнего ниппеля 9, имеющего наружную замковую резьбу.

Сливное устройство работает следующим образом. В рабочем:положении (прп бурении скважины) верхний конец трубки 2 заглушен диафрагмой 3. Промывочная жидкость обтекает трубку, проходит по кольцевому прост,ранству и через щелевые отверстия поступает

25 в колонковую трубу. При срабатывании сливного устройства в бурильную колонку забрасывается металлический штырь, который пробивает диафрагму и открывает проход для истечения жидкости через радиальные ниппе30 ли 7 в скважину.

171346

П р е д м е т,и з о б р е т е н и я

А

Фиг! А=А

Составитель 1О. Галкин

Текред A. А. Камышникова

Редактор T. Каранова

Корректор О. И. Попова

Заказ 1434/4 Тираж 700 Формат бум. 60X90 /, Объем 0,13 изд. л. Цена 5 коп.

Ц1-1ИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2

Устройство для слива промывочной жидкости из бурильных труб при подъеме их из

GNBB?KHHbl, состоящее из корпуса с радиальными отверстиями,и снаб?кенное в нижней части обратным клапаном лепесткового типа, отличающееся тем, что, с целью достижения

4 высокой надежности в работе, оно снабжено центральной обводной трубкой с внутренней перегородкой и с закрепленной в верхней части сменной диафрагмой, а в нижней части

5 обводной трубки, ниже перегородки, расположены ооковые отверстия для прохода жидкости в колонковую трубу.
