Реферат



^ Изобретение относится к медицине икасается способа рентгенокомпараметриитрабекул. Цель изобретения - повышениеточности способа. Предложенный способосуществляют следующим образом. Первыйснимок рентгеновской стереопары формируют путем последовательной сьемки тестобъекта и объекта исследования на одну и ту же кассету, расположенную неподвижно относительно рентгеновского излучателя, а второй снимок рентгеновской стереопары производится после перезарядки кассеты и перемещения рентгеновского мзлучате/^я на базисное расстояние путем последовательной рентгенографии объекта исследования и тест-объекта на одну и ту же кассету. Причем объект исследования при получении первого и второго снимков стереопары остается неподвижным, а позиция тест-объекта при получении второго снимка адекватна его положению при получении первого снимка. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<51)s А 61 В 6/00

ГОСУДАРСТВЕННЫЙ . КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

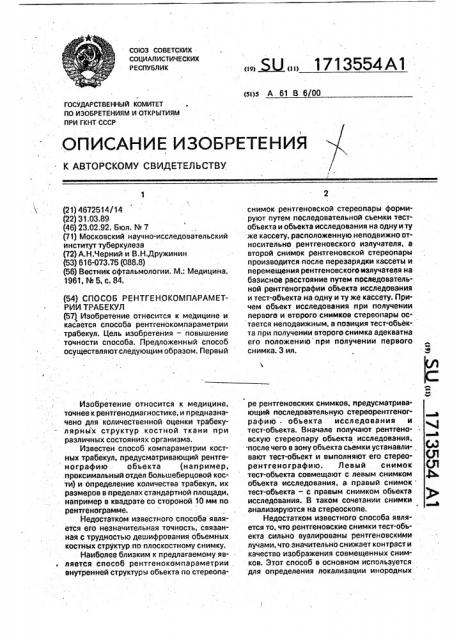

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4672514/14 (22) 31.03.89 (46) 23.02.92. Бюл. М 7

P1) Московский научно-исследовательский институт туберкулеза (72) А.Н.Черний и В.Н.Дружинин (53) 616, 073.75 (088.8) (56) Вестник офтальмологии. М.: Медицина, 1961, М 5, с. 84. (54) CflOCOG РЕНТГЕНОКОМПАРАМЕТРИИ ТРАБЕКУЛ (57) Изобретение относится к медицине и касается способа рентгенокомпараметрии трабекул. Цель изобретения — повышение точности способа. Предложенный способ осуществляют следующим образом. Первый

Изобретение относится к медицине, точнее к рентгенодиагностике, и предназначено для количественной оценки трабекулярных структур костной ткани при различных состояниях организма.

Известен способ компараметрии костных трабекул, предусматривающий рентгенографию объекта (например, проксимальный отдел большеберцовой кости) и определение количества трабекул, их размеров в пределах стандартной площади, например в квадрате со стороной 10 мм по рентгенограмме.

Недостатком известного способа является его незначительная точность, связанная с трудностью дешифрования объемных костных структур по плоскостному снимку, Наиболее близким к предлагаемому является способ рентгенокомпараметрии внутренней структуры объекта по стереопа Ы,, 1713554 А1 снимок рентгеновской стереопэры формируют путем пОследовательной съемки тестобъекта и объекта исследования на одну и ту же кассету, расположенную неподвижно относительно .рентгеновского излучателя, а второй снимок рентгеновской стереопары производится после перезарядки кассеты и перемещения рентгеновского излучателя на базисное расстояние путем последовательной рентгенографии объекта исследования и тест-объекта на одну и ту же кассету. Причем объект исследования при получении первого и второго снимков стереопары остается неподвижным, а позиция тест-объек-. та при получении второго снимка адекватна

его положению при получении первого снимка. 3 ил.

Ъ ре рентгеновских снимков, предусматривающий последовательную стереорентгенографию объекта исследования и тест-объекта. Вначале получают рентгена° ВЮЙ вскую стереопару обьекта исследования, .после чего в зону объекта съемки устанавли-., вают тест-объект и выполняют его стерео- (Я рентгенографию. Левый снимок (JI тест-объекта совмещают с левым снимком ф, объекта исследования, а правый снимок тест-объекта —. с правым снимком объекта исследования. В таком сочетании .снимки анализируются на стереоскопе.

Недостатком известного способа является то, что рентгеновские снимки тест-объекта сильно вуалированы рентгеновскими лучами, что значительно снижает контраст и качество изображения совмещенных снимков. Этот способ в основном используется для определения локализации инородных

1713554 металлических тел, изображение которых в позиции А. 8 этом положении рентгеноимеет высокий контраст на рентгенограм- вского излучателя производят съемкутестме. Изображение костных трабекул на рен- объекта 5, На рентгеновском снимке тгенограмме имеет низкий контраст и иэобразится только диафрагма 2. так как, поэтому при использ в с ользовании известного 5 остальные рентгеновские лучи будут эадерлненспособа будет полностью зат б б стью затенено допол- жаны пластиной 1 тест-объекта 5, выпо нительным снимком тес1-о ъекта.. т- бъекта.. ной из материала с высоким атомным весом

Кроме того, известный способ предус- (номером). После первой экспозиции тестматриваетдвойной расходдорогостоящейи объект 5.снимается с деки 6 рентгеновского ф и рентгеновской пленки. 10 стола, а в зону, где была расположена диаф-.

Целью изобретения является повыше- рагма, на деку помещают объект исс ед ние точности спосо а. ния, например фалангу 9 пальца кисти (фиг, Цель изобретения достигается тем. что 2б), Пунктиром 10 обозначено место полопри стереорентгенографии объекта иссле- жения диафрагмы. Съемку фаланги произдованияитест-объектапервыйснимокрен- 15 водят на ту же кассету 7 {на ту же тгеновской стереопары формируется путем рентгеновскую пленку, где спроецировано последоват едовательной съемки тест-объекта и изображение диафрагмы) с позиции А.рентобъекта исследования б вания на одну и ту же кас- геновского.излучателя 8. После это о р сету, асположенную неподвижно относи- геновский излучатель 8 перемещают на тельно рентгеновского излучателя, а второй 20 базисное расстояние В и перезаряжают кас- . снимок рентгеновской стереопары произ- сету 7. Объект исследования остается неводится после перезарядки кассеты и пере- . подвижным. Вторично объект исследования нтгеновского излучателя на рентгенографируется при положении рентбазисное расстояние путем последователь- геновского излучателя в позиции (фиг. в). ной рентгенографии объекта исследования 25 После удаления объекта исследования 9 на и тест-объекта на одну и гу ж

- б н и — ó ж е e кKа с сcеeт у, при- деку рентгеновского стола вновь устанавличем объект исследования при получении вают тест-объект 5 (положение его строго имков стереопары ос- адекватно первому положению). Вторично тается неподвижным, а позиция тест-объек- тест-объект реНтгенографируется тру кой та при получении второго снимка адекватна 30 в позиции С. Кассета остается прежней(фиг, его положению при получении первого 2г).

После лабораторной обработки на леснимка. х нимках

На фиг. 1 показана конструкция тест- вом(Л) и правом(П) рентгеновских сн а объекта;.нафиг.2 — последовательность вы- стереопары(фиг. 2) появится иэображение емого способа; на фиг. 3 35 как костных трабекул П зоны интереса, так — левый рентгеновский снимок стереопары и диафрагмы 12 тест-объекта (фиг. ). зофрагмента кисти, полученный предлагае- бражение диафрагмы используется для мым способом, стандартизации зоны интереса.

Тест-объект (фиг. 1) содержит плоскопа- Полученные снимки - устанавливают в раллельную пластину 1, сделанную из ме- 40 снимкодержателях стереокомпаратора, поталла с высоким атомным весом (номером), сле чего проводят визуальный анализ моде- например стали, в центре которой располо- ли костной ткани. Стереоскопически жена диафрагма 2, выполненная в форме определяют состояние костной структуры в пери етрак м ра квадрата. 8 своем сечении диаф- зоне, лежащей в плоскости диафрагмы. При (ф 1e) имеет форму трапеции, осно- 45 помощи марки стереокомпаратор р ато а и оизрагма(фиг, в)им в хпа амет овт аторой расположено на лицевой водят измерение основных пар р рвание котор части пластины 1. Пластина 1 закреплена на бе куля рнои структур ( второй плоскопараллельной пластине 3, трабекул, L — межтрабекулярное расстоясделанной из рентгенопроэрачного матери- ние). При этом используют следующие форала и имеющей направляющие штифты 4, 50 мулы: расположенные по углам пластины 3 (фиг. Т 1б). Т

Перед съемкой тест-объект 5 (фиг. 2) за- Т крепляют посредством направляющих штифтов на деке 6 рентгеновского стола, .55 где d — диаметр трабекулы, измеренной по под которой расположена - рентгеновская стереопаре; кассета 7. При этом диафрагма тест- ъ фрагма тест-объекта I — межтрабекулярное расстояние, изме-5 рически сопряжена с зоной интере- ренное по стереопаре; са объекта исследования. Рентгеновский Т - величина стороны ди фр ь иаф агмы излучатель 8 находится над тест-объектом 5

1713554

t- изображение стороны диафрагмы на рентгеновском снимке.

Затем производится подсчет числа трабекул в эталонной зоне, т.е. в зоне, ограни- 5 ченной диафрагмой;

В результате стереорентгенофотограмметрического анализа прецизионно определяются все основные характеристики 10 трабекулярной структуры костной ткани.

Предлагаемый способ количественной оценки трабекулярной структуры костной ткани является высокоточным и весьма на- 15 дежным в процессе диагностики различных физиологических и патологических состояний организма, сопровождающихся соответствующей перестройкой скелета, I

Формула изобретения

Способ рентгенокомпараметрии трабекул, включающий стереорентгенографию объекта исследования и тест-объекта с последующим анализом рентгеновских снимков.отл ича ющийся тем,что,с целью повышения точности способа, первый снимок рентгеновской стереопары формируют путем последовательной съемки тест-объекта и объекта исследования на одну и ту же кассету, а второй снимок рентгеновской сте-; реопары производят после перезарядки кассеты и перемещения рентгеновского излучателя на базисное расстояние последовательной рентгенографией объект исследования и тест-объекта на одну и ту же кассету, при этом объект исследования при получении первого и второго снимков стереопары неподвижен.
