Реферат



Изобретение относится к медицинскойтехнике, точнее к, искусственному сердцу. Цель изобретения -снижение тромбообразования, что достигается выполнением входного, выходного и рабочего (камеры для крови) трактов за единое целое. Причем входным клапаном является часть камеры 5 для крови, объем крови из которой вытесняется секциями 11-13 пневмокамеры 10, которая охватывает камеру 5 для крови. Перегородки между секциями являются демпфирующими элементами. Выходным клапаном является сплющенный тор, который охватывает выходной патрубок 3. 2 ил..17./JSслS>&

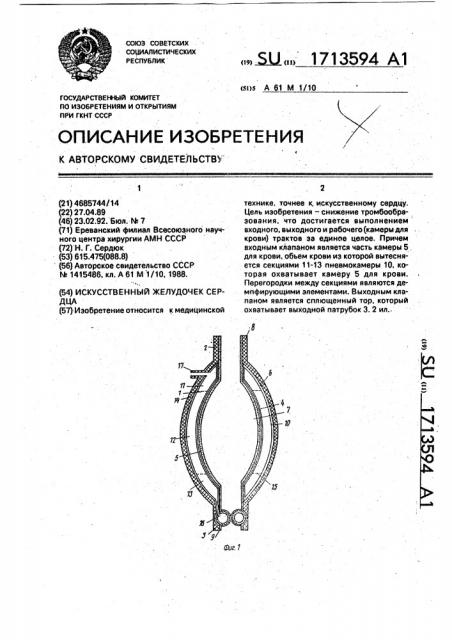

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (й() (si)s А 61 M 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО И306РЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВЪ"

Фа

Эа

Ъ Ф (21) 4685744/14 (22) 27,04.89 (46) 23.02.92. бюл. 3Ф 7 (71) Ереванский филиал Всесоюзного научного центра хирургии AMH СССР (72) W. Г. Сердюк (53) 615.475(088.8) (56) Авторское свидетельство СССР

hh 1415486, кл. А 61 М 1/10, 1988.

1. (54) ИСКУССТВЕННЫЙ ЖЕЛУДОЧЕК СЕРДЦА (57) Изобретение относится к медицинской технике, точнее к. искусственному сердцу.

Цель изобретения — снижение тромбообразования, что достигается выполнением входного, выходного и рабочего (камеры-для крови) трактов эа единое целое, Причем входным клапаном является часть камеры 5. для крови, объем крови из которой вытесняется секциями 11-13 пневмокамеры 10, которая охватывает камеру 5 для крови, Перегородки между секциями являются демпфирующими элементами. Выходным клапаном является сплющенный тор, который охватывает выходной патрубок 3. 2 ил..

1713594

Изобретение относится к медицине, а точнее к устройствам вспомогательного кровообращения.

Целью изобретения является снижение тромбообразования, Ha фиг. 1 изображена схема искусственного желудочка сердца, разрез; на фиг. 2— выходной клапан с пневмополостью на выходном патрубке, разрез.

Искусственный желудочек сердца состоит из упругого корпуса 1 с входным 2 и выходным 3 патрубками, который разделен гибкой перегородкой 4 (выполненной в виде мешка) на полость 5 камеры для крови и полость 5 пневмокамеры. Камера 7 для крови выполнена в виде бесшовного мешка. выполненного за единое. целое с входной 8 и выходной 9 трубками; которые жестко прикреплены к внутренний стенкам патрубков 2 и 3. В полости пневмокамеры 6 распо..ложена рабочая пневмокамера 10, выполненная в виде гибкого мешка, охватывающего вокруг гибкую перегородку 4 и камеру 7 для крови, и разделенная на три отсека 11-13 гибкими перегородками 14 и

15, выполненными с демпферными сообщениями, например, в виде мелкоячеистой сетки. Вокруг выходной трубки 9 расположена пневмополость 16, выполненная в виде сдавленного по диаметру полого тора с упругими стенками, сохраняющими свою фоому,при давлении ниже 70 мм рт. ст., которая пережимает выходную трубку 9 и имеет сообщение с отсеком 13 рабочей пневмокамеры 10, которая имеет патрубок

17 для соединения с пневмоприводом (не показан).

Искусственный желудочек сердца работает, следующим образом.

Входной патрубок 2 соединяется с полостью правого предсердия или одной из полых вен, выходной патрубок 3 — с аортой.

После заполнения камеры 7 для крови пневмокамера 10 подключается к пневмоприводу. В отсек 11 подается воздух, который раздувает его и пережимает участок камеры для крови у входного патрубка 2, тем самым перекрывая выход в него. Через демпфирующую перегородку 14 воздух поступает в отсек 12 и далее через демпфирующую пе10 изменяет форму последней на кольцеобраэ15 ную, тем самым открывая выходную трубку

9. Дальнейшее повышение давления в рабо20

25 повторяется, 30

50 регородку 15; в отсек 13. При этоМ демпфирующие свойства перегородок приводят к тому, что повышение давления в отсеке 1,3 запаздывает относительно повышения давления в отсеке 12, а в последнем — по отношению.к отсеку 11. При этом давление в отсеке 11 всегда выше; чем в других отсеках, Это предотвращает обратный выброс крови и деформирует объем камеры 7 для крови, расширяя ее центральные и выходные отделы. После достижения давления в отсеке 13 и, соответственно, в пневмополости 16 до

70 мм рт. ст, дальнейшее его.повышение чей пневмокамере изгоняет кровь в выходной патрубок 3. После этого начинается снижение давления s отсеке 11 и с запаздыванием, последовательно в отсеках 12 и 13 до достижения в отсеке 13 70 мм рт.ст., при котором пневмополость 16 восстанавливает первоначальную форму, пережимая выходной патрубок 3. Дальнейшее опережающее снижение давления в отсеке 11 до отрицателвных значений вначале открывает входной патрубок 2, последовательно насасывая кровь в камеру 7 для крови. Далее цикл

Формула изобретения

Искусственный желудочек сердца, содержащий корпус с входным и выходным патрубками с клапанами, в котором расположены камера для крови и пневмокамера, причем входной клапан имеет пневмополость и соединен с пневмокамерой, о т л и -. ч а ю щи йс я тем, что.с целью снижения тромбообразования. выходной клапан снабжен пневмополостью в виде эллипсовидного торэ, охватывающего выходной патрубок, камера для крови имеет вид бесшовнаго мешка и выполнена за единое целое с патрубками, пневмокамера выполнена в виде мешка, охватывающего снаружи камеру для крови, разделена на отсеки демпферными перегородками в виде сетки и соединена с полостью выходного клапана, а пневмополостью входного клапана является входной отсек пневмокамеры.
