Реферат



Изобретение относится к логическим играм и позволяет повысить занимательностьТи удобство в ^пользовании. Игра содержит основание с кольцевыми пазами, сообщающимися между собой посредством перемычек, и игровые элементы, установленные на основании с возможностью перемещения и перехода из одного кольцевого паза в другой. Основание имеет сквозныч? смотровые отверстия, сообщающиеся с направляющими кольцевыми пазами, и поворотную крышку с фигурными смотровыми окнами. Игровые элементы подбирают согласно игровых меток в фигурных окнах крышки. При переориентации крышки узор в окнах нарушается. 3 з.п.ф-лы, 4 ил.

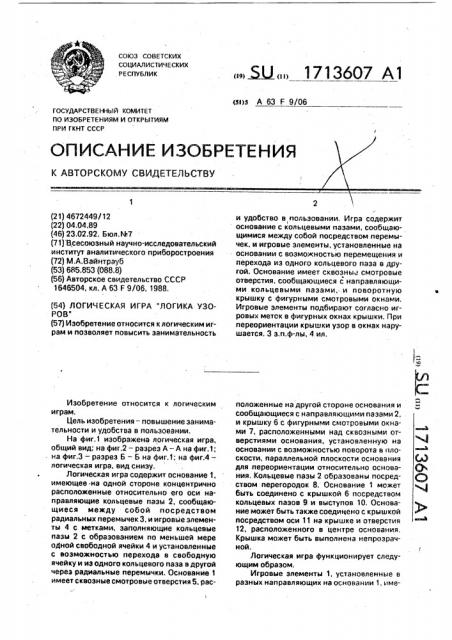

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э А 63 F 9/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4672449/12 (22) 04,04.89 (46) 23.02.92. БюлЛФ7 (71) Всесоюзный научно-исследовательский институт аналитического приборостроения (72} М.А.Вайнтрауб (53) 685.853 (088.8) (56) Авторское свидетельство СССР

1646504, кл. А 63 F 9/06, 1988. (54) ЛОГИЧЕСКАЯ ИГРА "ЛОГИКА УЗОP0B" (57) Изобретение относится к логическим играм и позволяет повысить занимательность

Изобретение относится к логическим играм.

Цель изобретения — повышение занимательности и удобства в пользовании.

На фиг.1 изображена логическая игра, общий вид; на фиг.2 — разрез А — А на фиг.1; на фиг.3 — разрез Б — Б на фиг.1; на фиг.4— логическая игра, вид снизу.

Логическая игра содержит основание 1, имеющее на одной стороне концентрично расположенные относительно его оси направляющие кольцевые пазы 2, сообщающиеся между собой посредством радиальных перемычек 3, и игровые элементы 4 с метками, заполняющие кольцевые пазы 2 с образованием по меньшей мере одной свободной ячейки 4 и установленные с воэможностью перехода в свободную ячейку и иэ одного кольцевого паза в другой через радиальные перемычки. Основание 1 имеет сквозные смотровые отверстия 5, расЯЛ 1713607 А1 и удобство в пользовании, Игра содержит основание с кольцевыми пазами, сообщающимися между собой посредством перемычек, и игровые элементы, установленные на основании с воэможностью перемещения и перехода из одного кольцевого паза в другой. Основание имеет сквоэньы смотровые отверстия, сообщающиеся с направляющими кольцевыми пазами,- и поворотную крышку с фигурными смотровыми окнами.

Игровые элементы подбирают согласно игровых меток в фигурных окнах крышки. При переориентации крышки узор в окнах нарушается. 3 э,п.ф-лы, 4 ил. положенные на другой стороне основания и сообщающиеся с направляющими пазами 2, и крышку 6 с фигурными смотровыми окнами 7, расположенными над сквозными отверстиями основания, установленную на основании с возможностью поворота в плоскости, параллельной плоскости основания для переориентации относительно основания, Кольцевые пазы 2 образованы посредством перегородок 8. Основание 1 может быть соединено с крышкой 6 посредством кольцевых пазов 9 и выступов 10. Основание может быть также соединено с крышкой посредством оси 11 на крышке и отверстия

12, расположенного в центре основания, Крышка может быть выполнена непрозрачной.

Логическая игра функционирует следующим образом.

Игровые элементы 1, установленные в разных направляющих на основании 1. имеют свой Цвет или другой опознавательный знак, При этом игровые элементы расположены так, что через сквозные отверстия 6 основания 1 и фигурные смотровые окна 7 крышки 6 подбирают заданный по цвету или другйм меткам узор (рисунок или образ) путем перемещения игровых элементов.

Г)ри повороте крышки 6 относительно

, основания нарушится узор. Необходимо, смещая игровые элементы из направляющих пазов, логическим путем восстановить утраченный рисунок, узор или другой образ на крышке.

Формула изобретения

1. Логическая игра, содержащая осно. вание, имеющее на одной стороне концентрмчно расположенные относительно его оси направляющие кольцевые пазы. сообщающиеся между собой посредством радиальных перемычек, и игровые элементы с метками, заполняющие кольцевые пазы с образованием по меньшей мере одной свободной ячейки и установленные с возможностью перехода в свободную ячейку и из одного кольцевого паза в другой через радиальные перемычки, отличающаяся тем, что, с целью повышения занимательности и удобства в пользовании, основание

5 имеет сквозные смотровые отверстия, расположенные на другой стороне основания и сообщающиеся с направляющими пазами, и крышку с фигурными смотровыми окнами, расположенными над сквозными отверсти10 ями основания, установленную на основании с возможностью поворота в плоскости, т араллельной плоскости основания для переориентации относительно основания.

15 2. Игра по и. 3, о т л и ч à ю щ а я с я тем, что крышка установлена на основании посредством оси, расположенной в центре основания.

3, Игра по пЛ, отличающаяся тем, 29 что крышка установлена на основании посредством кольцевых пазов и выступов.

4. Игра по п.3, отличающаяся тем, что крышка выполнена прозрачной.

1713607

А-А

Фие 4
