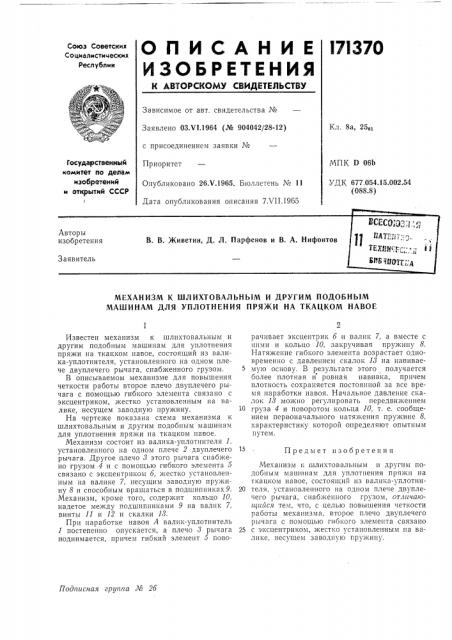

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l7I370

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №

Заявлено ОЗХ1.1964 (№ 904042/28-12) Кл. 8а, 25„ с присоединением заявки ¹

Приоритет

Государственный комитет по делам изобретений и открытий СССР!

МПК D 06Ь

УДК 677.054,15.002.54 (088.8) Опубликовано 26Х.1965. Бюллетень № 11

Дата опубликования описания 7Х11.19б5

МЕХАНИЗМ K ШЛИХТОВАЛЬНЬ1М И ДРУГИМ ПОДОБНЬ!М

MAIl1HHAM ДЛЯ УПЛОТНЕНИЯ ПРЯЖИ HA ТКАЦКОМ НАВОЕ

Предмет изобретения

Подггисная груггпа Лб 26

Известен механизм к шлихтовальным и другим подобным машинам для уплотнения пряжи на ткацком навое, состоящий из валика-уплотнителя, установленного на одном плече двуплечего рычага, снабженного грузом.

В описываемом механизме для повышения четкости работы второе плечо двуплечего рычага с помощью гибкого элемента связано с эксцентриком, жестко установленным на валике, несущем заводную пружину.

На чертеже показана схема механизма к шлихтовальным и другим подобным машинам для уплотнения пряжи на ткацком навое.

Механизм состоит из валика-уплотнителя 1, установленного на одном плече 2 двуплечего рычага. Другое плечо 8 этого рычага снабжено грузом 4 и с помощью гибкого элемента 5 связано с эксцентриком 6, жестко установленным на валике 7, несущим заводную пружину 8 и способным вращаться в подшипниках9.

Механизм, кроме того, содержит кольцо 10, надетое между подшипниками 9 на валик 7, винты 11 и 12 и скалки 18.

При наработке навоя А валик-уплотнитель

1 постепенно опускается, а плечо 8 рычага поднимается, причем гибкий элемент 5 поворачивает эксцентрнк 6 и валик 7, а вместе с ними и кольцо 10, закручивая пружину 8.

Натяжение гибкого элемента возрастает одновременно с давлением скалок 18 на навиваемую основу. В результате этого получается более плотная и ровная навивка, причем плотность сохраняется постоянной за все время наработки навоя. Начальное давление с«алок 13 можно регулировать передвижением

10 груза 4 и поворотом кольца 10, т. е. сообщением первоначального натяжения пружине 8, характеристику которой определяют опытным путем.

Механизм к шлихтовальпым и другим подобным машинам для уплотнения пряжи на ткацком навое, состоящий нз валика-уплотни20 теля, установленного на одном плече двуплечего рычага, снабженного грузом, от.гачающийся тем, что, с целью повышения четкости работы механизма, второе плечо двуплечего рычага с помощью гибкого элемента связано

25 с эксцентриком, жестко установленным на валике, несущем заводную пружину.
