Задний стол стана поперечно-винтовой прокатки

Задний стол стана поперечно-винтовой прокатки

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, а именно к трубопрокатному производству, и касается конструкции задних столба станов поперечно-винтовой прокатки. Цель изобретения - повышение производительности стана. Задний стол содержит последовательно установленные основные 2 и дополнительные 3 проводки, выполненные в виде закрытых желобов и установленных в подшипниковых опорах. Опоры размещены в поворотных от привода корпусах 4. Между проводками имеются тянущие ролики. Дополнительные проводки расположены параллельно основным и на одинаковом расстоянии от оси поворота корпусов. Замену основных проводок осуществляют поворотом корпусов вокруг оси вала 7. 4 ил.СОс

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (и)з В 21 В 39/16, 19/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

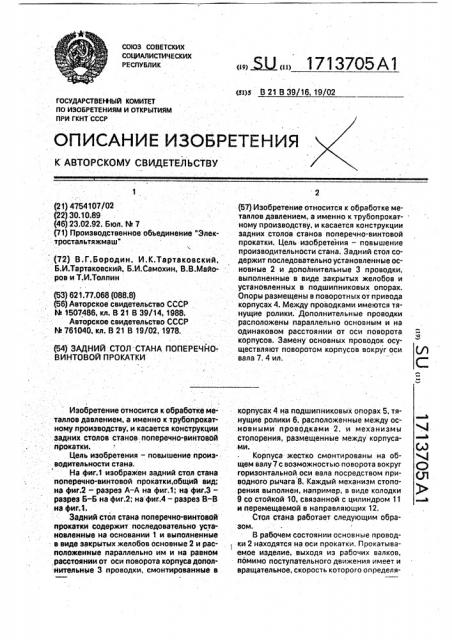

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4754107/02 (22) 30.10.89 . (46) 23.02.92. Бюл. 1Ф 7 (71) Производственное объединение "Электростальтяжмаш" (72) В, Г, Бородин, И.К.Тартаковский, Б.И.Тартаковский, Б.И,Самохин, В.В.Майоров и Т.И.Толпин (53) 621.77.068 (088;8) (56) Авторское свидетельство СССР

hh 1507486, кл. В 21 В 39/14, 1988;

Авторское свидетельство СССР

O 761040, кл. В 21 В 19/02, 1978, (54) ЗАДНИЙ СТОЛ СТАНА ПОПЕРЕЧНО-.

ВИНТОВОЙ ПРОКАТКИ Изобретение относится к обработке металлов давлением, а именно к трубопрокатному производству; и касается конструкции задних столов станов поперечно-винтовой прокатки.

Цель изобретения — повышение производительности стана.

На фиг.1 изображен задний стол стана поперечно-винтовой прокатки, общий вид; на фиг.2 — разрез А-А на фиг.1; нв фиг.3 разрез Б-Б на фиг.2: на фиг.4 — разрез В.— В нафиг1.

Задний стол стана поперечно-винтовой прокатки содержит последовательно установленные на основании 1 и выполненные в виде закрытых желобов основные 2 и расположенные параллельно им и на равном расстоянии от оси поворота корпуса дополнительные 3 проводки, смонтированные в (57) Изобретение относится к обработке металлов давлением, а.именно к трубопрокат- ному производству, и касается конструкции задних столов станов поперечно-винтовой прокатки, Цель изобретения — повышение производительности стана. Задний стол содержит последовательно установленные основные 2 и допоЛнительные 3 проводки, выполненные в виде закрытых желобов и установленных в подшипниковых опорах.

Опоры размещены в поворотных от привода корпусах 4. Между проводками имеются тянущие ролики. Дополнительные проводки расположены параллельно основным и на

-одинаковом расстоянии от оси поворота корпусов. Замену основных проводок осуществляют поворотом корпусов вокруг оси вала 7,4 ил. корпусах 4 на подшипниковых опорах 5, тянущие ролики 6, расположенные между основными проводками 2, и механизмы стопорения, размещенные между корпусами.

Корпуса жестко смонтированы на общем валу 7 с возможностью поворота вокруг горизонтальной оси вала посредством приводного рычага 8. Каждый механизм стопорения выполнен, например, в виде колодки

9 со стойкой 10, связанной с цилиндром 11 и перемещаемой в направляющих 12.

Стол стана работает следующим образом.

В рабочем состоянии основные провод1 ки 2 находятся на оси прокатки. Прокатываемое изделие, выходя из рабочих валков, помимо поступательного движения имеет и вращательное, скорость которого определя1713705 ется скоростью вращения рабочих валков и диаметром самого изделия. Вследствие этого при прохождении изделия через проводки последние начинают вращаться на подшипниковых опорах 5, тем самым устраняется скоучивание длинномерного проката малого диаметра. Для. остановки основных вращающихся проводок цилиндры И воздействугот на колодки.9, которые, перемещаясь в.направляющих 12, прижи-. маются к проводкам. Замейа основных проводок, установленных в поворотных корпусах 4, смонтированных на общем валу

7, осуществляется поворотом вала вокруг горизонтальной оси посредством приводного рычага 8; Вследствие чего основные йроводки уводятся с оси прокатки, а на их место устанавливаются дополнительные проводки 3, смонтированные также s корпу сах 4 параллельно и на одинаковом расстоянии OT оси поворота корпуса, Предлагаемый задний стол стана поперечно-винтовой прокатки по сравнению с известными позволяет повысить производительность стана за счет сокращения вре5 мени его простоев при замене проводок.

Формула изобретения

Задний стол стана поперечно-винтовой прокатки, содержащий последовательно ус10 тановленные проводки, выполненные в виде закрытых желобов, установленных в подшипниковых опорах, и тянущие ролики, . расположенные между проводками, о т л ич а ю щи й.с я тем, что, с целью повышения

15 производительности стана, он снабжен поворотными от привода корпусами, несущими проводки, и дополнйтельными про- . водками; расположенными в корпусах на подшипниковых опорах параллельно основ20 ным и на одинаковом расстоянии от оси поворота корпусов.
