Патент ссср 171376

Патент ссср 171376

Иллюстрации

Показать все

Реферат

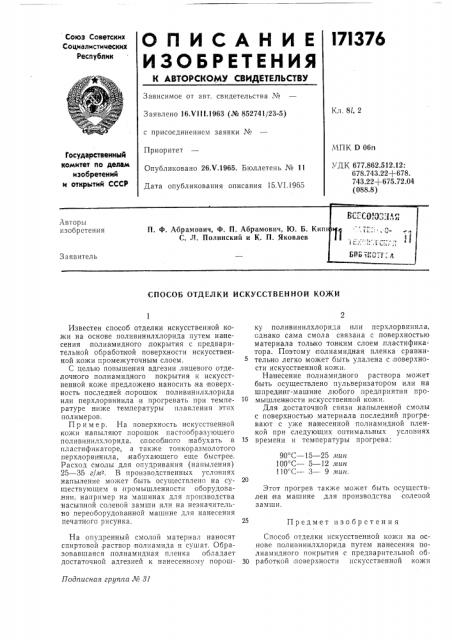

l7I376

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 16,VI I I.1963 (№ 852741/23-5) Союз Советских

Социалистических

Республик

Кл. 8l, 2 с присоединением заявки №

МПК D 06п

Приоритет

Опубликовано 26.Ч.1965. Бюллетень № 11

Дата опубликования описания 15Х1.1965

Государственный комитет по делам изобретений и открытий СССР

УДК 677.862.512.12:

678.743.22+678.

743.22+675.72.04 (088.8) СПОСОБ ОТДЕЛКИ ИСКУССТВЕННОИ КОЖИ ку поливинилхлорида или перхлорвинила. однако сама смола связана с поверхностью материала только тонким слоем,пластификатора. Поэтому полиамидная пленка сравнительно легко может быть удалена с;поверхности искусственной кожи.

Нанесение полиамидного раствора может быть осуществлено пульверизатором или на шпрединг-машине любого .предприятия промышлен ности искусственной кожи.

Для достаточной связи,напыленной смолы с поверхностью материала .последний прогревают с уже нанесенной полиамидной пленкой при следующих оптимальных условиях

15 времени и температуры прогрева:

90 С вЂ” 15 — 25 л1ин

100 С вЂ” 5 — 12 мин

110"C — 3 — 9 мин.

Этот прогрев также может быть осуществлен на машине для производства солевой замши.

Способ отделки искусственной кожи на основе поливинилхлорида путем нанесения полиамидного покрытия с предварительной об30 работкой поверхности искусственной кожи

Подписная группа № 81

Известен способ отделки искусственной кожи на основе поливинилхлорида путем нанесения полиамидного,покрытия с предварительной обработкой поверхности искусственной кожи проме>куточным слоем.

С целью повышения адгезии лицевого отделочного полиамидного покрытия к искусственной коже предложено .наносить,на поверхность последней порошок поливинилхлорида или перхлорвинила и прогревать при температуре ниже температуры плавления этих полимеров.

Пример. На поверхность искусственной кожи напыляют порошок пастообразующего поливинилхлорида. способного:набухать B пластификаторе, а также тонкоразмолотого перхлорвинила, набухающего еще быстрее.

Расход смолы для опудривания (напыления)

25 — 35 г/м- . В производственных условиях напыление может быть осуществлено на существующем в промышленности оборудовании, например на машинах для производства насыпной солевой замши или на незначительно переоборудованной машине для нанесения печатного рисунка.

На опудренный смолои материал наносят спиртовой, раствор полиамида и сушат. Образовавшаяся полиамидная пленка обладает достаточной адгезией к нанесенному порошПредмет изобретения

171376

Составитель В. Айзикович

Редактор А. И. Байнова Техред А. А. Камышникова Корректор Л. Е. Марисич

Заказ 1266/17 Тираж 550 Формат бум. 60Х90 /з Объем 0,01 изд. л, Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 промежуточным слоем, отличающийся тем, что, с целью повышения адгезии лицевого отделочного полиамидного покрытия,к искусствен ной коже, на поверхность последней наносят аорошок поливинилхлорида или перхлорвинила и прогревают при температуре ниже температуры плавления этих полимеров.
