Приспособление для заточки бритвенных лезвий
Иллюстрации
Реферат
Изобретение относится к станкостроению и может использоваться для заточки бритвенных лезвий. Цель изобретения ^ повышение производительности обработки. Корпус приспособления состоит из двух частей 1 и 2, выполненных в виде тел вращения. Часть 1 корпуса охватываетвыполненное из упругого материала кольцо 3. Часть 1 может вращаться относительно размещенной в ней втулки 4, ось которой совпадает с осью симметрии 0-0 корпуса приспособления. Внутри корпуса размещено жестко связанное с частью 1 водило 5 и установлены попарно оппозитно абразивные злементы 6. При качении корпуса по какой-либо поверхности водило 5 передает крутящий момент установленным в части 2 корпуса дискам 7 и 8. Обкатываясь вокруг установленной между дисками 7 и 8 шестерни 9, шестерни своими эксцентриковыми выступами Ь перемещают установленное на последних бритвенное лезвие 13 между абразивными элементами 6. Лезвие 13 затачивается одновременно с двух сторон. 3 ил."ч^^соVJ СХ>& Ю
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) ЪФ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (21) 4710775/08 (22) 26.06.89 (46) 23.02.92. Бюл. М 7 (72) В. К.усольцев (53) 621.924.06 (088.8) (56) Патент США N 2004838, кл. В 24 D 15/10, 1935.(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ
БРИТВЕННЫХ ЛЕЗВИЙ (57) Изобретение относится к станкостроению и может использоваться для заточки
° брит вен н ых лезвий. Цель изобретения — повышение производительности обработки.
Корпус приспособления состоит из двух частей 1 и 2, выполненных в виде тел вращения. Часть 1 корпуса охватывает (s1)s В 24 О 15/10//В 24 В 3/50 выполненное из упругого материала кольцо
3. Часть 1 может вращаться относительно размещенной в ней втулки 4, ось которой совпадает с осью симметрии 0-0 корпуса приспособления. Внутри корпуса размещено жестко связанное с частью 1 водило 5 и установлены попарно оппозитно абразивные элементы 6. При качении корпуса по какой-либо поверхности водило 5 передает крутящий момент установленным в части 2 корпуса дискам 7 и 8. Обкатываясь вокруг установленной между дисками 7 и 8 шестерни 9, шестерни своими эксцентриковыми выступами Ь перемещают установленное на последних бритвенное лезвие 13 между абразивными элементами 6. Лезвие 13 затачивается одновременно с двух сторон. 3 ил. с
1713789
55
Изобретение относится к станкостроению, касается обработки шлифованием и может быть использовано для восстановления режущих свойств бритвенных лезвий в бытовых условиях.
Цель изобретения — повышение производительности обработки за счет упроще ния процесса заточки.

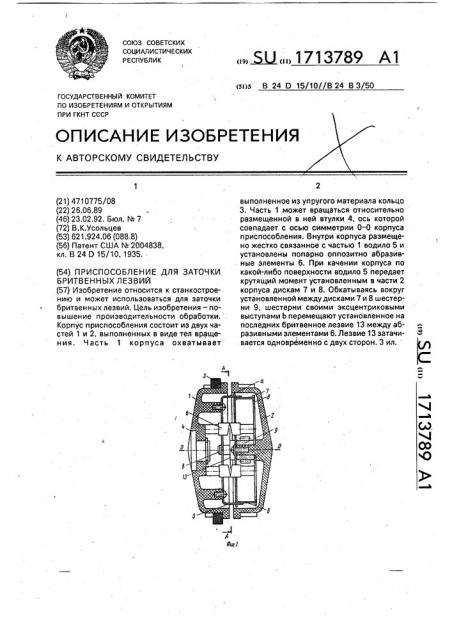

На фиг.1 изображено приспособление, общий вид; на фиг.2 — сечение А-А на фиг.1; на фиг.3 — сечение Б-Б на фиг.2.
Приспособление выполнено в виде корпуса, имеющего две части 1 и 2. Части 1 и 2 корпуса выполнены в виде тел вращения.
На части 1 корпуса с обхватом ее установле, но выполненное из упругого материала кольцо 3. Часть 1 корпуса может вращаться относительно размещенной в ней втулки 4.
Ось втулки 4 совпадает с осью симметрии
0 — 0 корпуса приспособления. Внутри части
1 установлено водило 5, жестко связанное с частью 1. Внутри частей 1 и 2 размещены попарно оппозитно абразивные элементы
6. Изогнутые выступы а водила 5 входят в пазы установленного в части 2 диска 7. В свою очередь изогнутый выступ б диска 7 входит в паз установленного также в части
2 диска 8. Оси дисков 7 и 8 совпадают с осью симметрии 0 — 0 корпуса приспособления.
Между дисками 7 и 8 установлены шестерни
9 — 11. Шестерня 9 установлена на части 2 неподвижно, например посредством шпонки 12. На шестернях 10 и 11 размещены эксцентриковые пальцы в, на котбрые надевается затачиваемое бритвенное лезвие
13. Шестерни 10 и 11 установлены так, чтобы эксцентриковые пальцы в перемещались синхронно.
Приспособление работает следующим образом.
Части 1 и 2 корпуса разъединяют и между ними на эксцентриковые пальцы в устанавливают затачиваемое бритвенное лезвие 13. Затем части 1 и 2 соединяют так, чтобы выступы а водила 5 вошли в пазы диска
7, при этом лезвие 13 располагается между абразивными элементами 6. Корпус приспособления охватывают пальцами руки, располагая пальцы на оси симметрии 0 — 0 корпуса. Затем корпус катят по какой-либо поверхности, например по плоскости стола, доски и т .п., так, чтобы кольцо 3 контактировало с этой поверхностью. При этом часть 1
5 корпуса будет вращаться относительно его части 2. Крутящий момент от части 1 корпуса будет передаваться посредством водила 5 на диски 7 и 8, которые будут вращаться относительно части 2 корпуса. При обкате
10 шестерен 10 и 11 вокруг шестерни 9 эксцентриковые пальцы в будут перемещать лезвие 13 относительно абразивных элементов
6 (сообщать лезвию 13 колебательные движения). При этом лезвие 13 будет одновре15 менно затачиваться с двух сторон
Предлагаемое приспособление несложно в эксплуатации и позволяет быстро заточить изношенное бритвенное лезвие, Формула изобретения
Приспособление для заточки бритвен20 ных лезвий, выполненное в виде состоящего из двух частей корпуса и привода перемещения обрабатываемого лезвия, установленных в корпусе попарно оппозитно абразивных элементов, кинематически свя25 занных между собой трех шестерен со взаимно параллельными осями, одна из которых совпадает с осью симметрии корпуса, и с эксцентриковыми пальцами для установки обрабатываемого лезвия, о т л и ч а ю30 щ е е с я тем, что, с целью повышения производительности обработки за счет упрощения процесса заточки, части корпуса выполнены в виде тел вращения, приспособление снабжено установленным на од35 ной из частей корпуса с обхватом ее кольцом из упругого материала и размещенной внутри этой же части втулкой, при этом ось втулки совпадает с осью симметрии корпуса, указанная часть корпуса уста40 новлена с возможностью вращения вокруг оси втулки, а привод перемещения обрабатываемого лезвия выполнен в виде размещенного в упомянутой части корпуса водила и установленных во второй части корпуса
45 кинематически связанных между собой дисков, оси которых совпадают с осью симметрии корпуса, причем водило,кинематически связано с одним из упомянутых дисков.
1713789
Фиг.2
Б-Б
72
Фиг.5
