Изобретение относится к подъемнотранспортному машиностроению. Цель изо-бретения - обеспечение многожелобчатости ленты. Лента 2 конвейера огибает приводной 3 и натяжной барабаны, пЬд которыми расположены прижимные ролики 5. Обечайки барабанов и роликов выполнены с выступами и впадинами 14. Выступы роликов 5 расположены во впадинах 14 барабанов. Ролики 5 связаны с валами барабанов с помощью кронштейнов 12, поворотных в вертикальной плоскости, что позволяет регулировать натяжение ленты 2. При работе конвейера последняя, перемещаясь между барабанами и роликами 5, деформируется и на ней образуется множество желобов, соответствующих количеству впадин 14. 1 з.п. ф-лы, 3 ил.В иЁСА) С» СЛю

сОюз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s . В 65 G 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ

5-Я (21) 4700553/03 (22) 07.02.89 (46) 23,02.92. Бюл, N. 7 (71) Научно-производственное объединение

"Севрыбтехцентр" (72) В.А.Кобелев и А.К,Сигаев (53) 621.867.2(088.8) (56) Зеленков Г,Л. и др. Машины непрерывного транспорта. — M.: Машиностроение, 1987, с. 87, Полунин В.П. и др. Конвейеры для горных предприятий. — М.: Недра, 1978, с. 61, рис. 2,12. (54) ЛЕНТОЧНЫЙ КОНВЕЙЕР (57) Изобретение относится к подъемнотранспортному машиностроению. Цель изо„„, К „„1713859 А1 бретения — обеспечение многожелобчатости ленты. Лента 2 конвейера огибает приводной 3 и натяжной барабаны, под которыми расположены прижимные ролики, 5. Обечайки барабанов и роликов выполне, ны с выступами и впадинами 14, Выступы роликов 5 расположены во впадинах 14 барабанов. Ролики 5 связаны с валами барабанов с помощью кронштейнов 12, поворотных в вертикальной плоскости. что позволяет регулировать натяжение ленты 2, При работе конвейера последняя, перемещаясь между барабанами и роликами 5, деформируется и на ней образуется множество желобов, соответствующих количеству впадин 14. 1 з,п. ф-лы, 3 ил.

1713859

55

Изобретение относится к подъемнотранспортному машиностроению и, в частности,. может быть использовано в рыбообрабатывающих машинах, Цель изобретения — обеспечение многожелобчатости ленты.

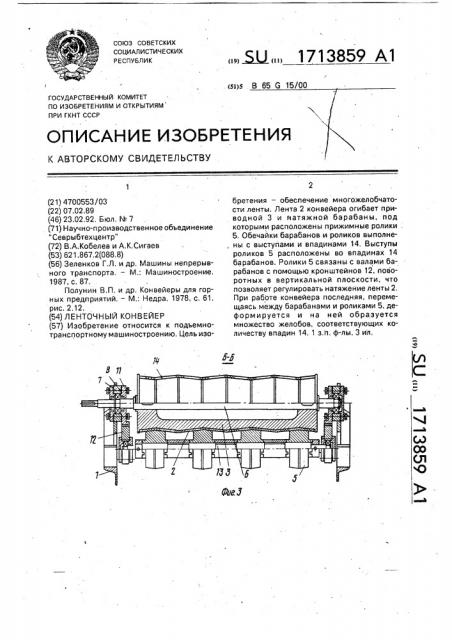

На фиг, 1 изображен ленточный конвейер, общий вид; на фиг. 2 — разрез А-А на фиг.

1; на фиг. 3- разрез Б-Б на фиг. 1. . Ленточный конвейер включает раму 1, гибкую конвейерную ленту 2, охватывающую приводной 3 и натяжной 4 барабаны. прижимные ролики 5,, контактирующие с лентой 2, Приводной, барабан 3 установлен на валу 6 в опорах 7, закрепленных на раме

1, Натяжной барабан 4 установлен на оси 8 в опорах 9, перемещающихся по направляющим 10 рамы 1. Опоры 7 и 9 снабжены крышками 11 с буртиком В, входящим в корпуса этих опор, и выполнены с возможностью перестановки при повороте крышек

11 на буртик В в пределах углов р и pz.

На фланцах крышек 11 крепятся кронштейны 12, в которых на подшипниках установлены оси 13 с прижимными роликами 5.

Обечайки прижимных роликов 5 выполнены с выступами, а обечайки приводного 3 и натяжного 4 барабанов — с соответствующими впадинами 14. При этом прижимные ролики 5 имеют возможность поворачиваться в вертикальной плоскости на кронштейнах

12 и перемещаться по длине окружности барабанов 3 и 4.

Ленточный конвейер работает следующим образом.

Вращением приводного 3 и натяжного

4 барабанов конвейерная лента 2 приводится в движение и, попадая между прижимными роликами 5 и барабанами 3 и 4, деформируется, Выступы на прижимных роликах 5 входят в соответствующие впадины

14 на барабанах 3 и 4, придавая тем самым грузонесущей ветви ленты 2 форму многожелобчатого полотна (т.е. сформированного на одной ленте ряда желобов) в соответствии с количеством впадин 14 на поверхно5 сти барабанов 3 и 4, Перестановкой крышек 11 с кронштейнами 12 прижимные ролики 5 перемещаются по длине окружности барабанов 3 и 4 в пределах углов р< и у, обеспечивая воз10 можность измерения натяжения ленты 2 и тем самым сохраняя многорядное несущее полотно, на котором каждому ряду соответствует свой желоб, для лент различных типов, обладающих различной поперечной

15 жесткостью.

Применение изобретения в загрузочных устройствах рыбообрабатывающих машин позволит осуществлять разделение продукта из одного потока на заданное ко20 личество потоков.

Кроме того, за счет использования в конвейере одной гибкой ленты исключается травмирование продукта при перегрузке его на конвейер.

Формула изобретения

1. Ленточный конвейер, включающий ленту, огибающую установленные на валах приводной и натяжной барабаны, и при30 жимные ролики, расположенные под ними, отличающийся тем, что, с целью обеспечения многожелобчатости ленты, обечайки приводного и натяжного барабанов и прижимных роликов выполнены с вы35 ступами и впадинами, при этом выступы прижимных роликов расположены во впадинах приводного и натяжного барабанов, 2. Конвейер по и. 1, о т л и ч а ю щ и йс я тем, что прижимные ролики связаны с

40 валами приводного и натяжного барабанов посредством кронштейнов с возможностью перемещения последних в вертикальной плоскости.
