Реферат



Изобретение относится к машинам ударного действия, применяемым в горном деле, промышленности и в быту для разрушения горных пород, бетона, каменных ма-/териалов. Сущность изобретения; в корпусе размещен привод, преобразовательный механизм, выполненный в виде кривошипа, который связан с размещенным в цилиндре поршнем посредством шатуна. В цилиндре выполнено компенсационное отверстие и расположен боек для взаимодействия с рабочим инструментом. Диаметр компенсационного отверстия не превышает величины осевого перемещения цилиндра, который установлен относительно корпуса с возможностью ограниченного осевого перемещения. Приступая к работе, цилиндр перемещают относительно корпуса, вследствие чего поршень в своей нижней мертвой точке перекрывает компенсационное отверстие, что позволяет создать разрежение, достаточное для подхвата бойка, после чего машина входит в устойчивый ударный режим. 1 ил.СОс

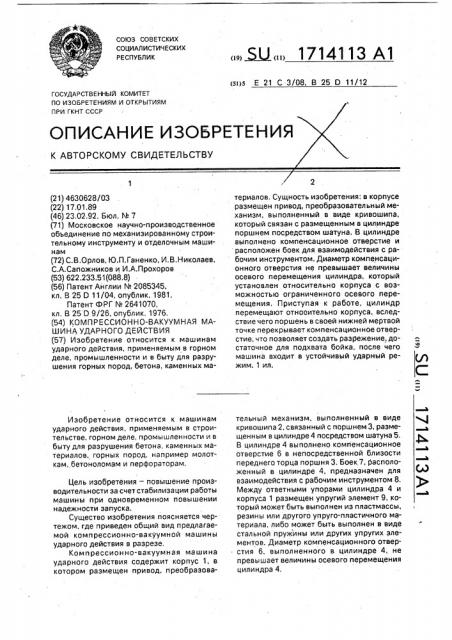

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ (21) 4630628/03 (22) 17.01.89 (46) 23,02.92. Бюл. М 7 (71) Московское научно-производственное объединение по механизированному строительному инструменту и отделочным машинам (72) С. В,Орлов, Ю.П. Ганенко, И.В. Николаев.

С.А.Сапожников и И,А.Прохоров (53) 622.233.51(088.8) (56) Патент Англии N 2085345, кл. В 25 О 11/04, опублик. 1981.

Патент ФРГ М 2641070, кл. В 25 D 9/26, опублик. 1976. (54) КОМПРЕССИОННО-ВАКУУМНАЯ МАШИНА УДАРНОГО ДЕЙСТВИЯ (57) Изобретение относится к машинам ударного действия, применяемым в горном деле, промышленности и в быту для разрушения горных пород, бетона, каменных маИзобретение относится к машинам ударного действия, применяемым в строительстве, горном деле, промышленности и в быту для разрушения бетона, каменных материалов, горных пород, например молоткам, бетоноломам и перфораторам.

Цель изобретения — повышение производительностии за счет стабилизации работы машины при одновременном повышении надежности запуска.

Существо изобретения поясняется чертежом, где приведен общий вид предлагаемой компрессионно-вакуумной машины ударного действия в разрезе, Компрессионно-вакуумная машина ударного действия содержит корпус 1, в котором размещен привод, преобразова„„5IJ 1714113 А1 (я)5 Е 21 С 3/08, В 25 О 11/12

2 териалов. Сущность изобретения; в корпусе размещен привод, преобразовательный механизм, выполненный в виде кривошипа, который связан с размещенным в цилиндре поршнем посредством шатуна. В цилиндре выполнено компенсационное отверстие и расположен боек для взаимодействия с рабочим инструментом. Диаметр компенсационного отверстия не превышает величины осевого перемещения цилиндра, который установлен относительно корпуса с возможностью ограниченного осевого перемещения. Приступая к работе, цилиндр перемещают относительно корпуса, вследствие чего поршень в своей нижней мертвой точке перекрывает компенсационное отверстие, что позволяет создать разрежение, достаточное для подхвата бойка. после чего машина входит в устойчивый ударный режим. 1 ил. тельный механизм, выполненный в виде кривошипа 2, связанный с поршнем 3, размещенным в цилиндре 4 посредством шатуна 5, В цилиндре 4 выполнено компенсационное отверстие 6 в непосредственной близости переднего торца поршня 3. Боек 7, расположенный в цилиндре 4, предназначен для взаимодействия с рабочим инструментом 8, Между ответными упорами цилиндра 4 и корпуса 1 размещен упругий элемент 9, который может быть выполнен из пластмассы, резины или другого упруго-пластичного материала, либо может быть выполнен в виде стальной пружины или других упругих элементов. Диаметр компенсационного отвер- стия 6, выполненного в цилиндре 4, не превышает величины осевого перемещения цилиндра 4.

1714113

Предлагаемая компрессионно-вакуумная машина работает следующим образом.

При вращении кривошипа 2 через шатун 5 на поршень 3 передается возвратнопоступательное движение. При этом в воздушной подушке, заключенной в цилиндре 4 между торцами поршня 3 и бойка 7, создается попеременное сжатие и расширение.

Приступая к работе, машину. упирают рабочим инструментом 8 в обрабатываемый объект. При этом цилиндр 4, имея возможность осевого перемещения, подается в сторону корпуса, сжимая упругий элемент 9.

Вследствие этого поршень 3 в своей нижней мертвой точке перекрывает компенсационное отверстие 6, что позволяет создать разрежение в воздуш ной подушке, достаточное для подхвата бойка при пуске, после чего машина входит в устойчивый ударный режим, Попеременное сжатие и расширение воздушной подушки влечет за собой возвратно поступательное движение бойка, который наНосит удары по рабочему инструменту 8, осуществляющему разрушение об- . рабатываемого материала.

Формула изобретения

5 Компрессионно-вакуумная машина ударного действия, содержащая корпус с приводом и преобразовательным механизмом, размещенные в цилиндре, имеющем компенсационное отверстие, боек и пор10 шень, связанный с преобразовательным механизмом, рабочий инструмент, о т л и ч а ющ а я с я тем, что, с целью повышения производительности за счет стабилизации работы машины при одновременном повы15 шении надежности запуска, цилиндр уста- новлен в корпусе. с возможностью осевого перемещения и связан с последним посредством упругого элемента, при этом компенсационное отверстие расположено с

20 возможностью его перекрытия поршнем при нахождении последнего в нижней мертвой точке, а диаметр компенсационного отверстия не .превышает величины осевого перемещения цилиндра, 25
