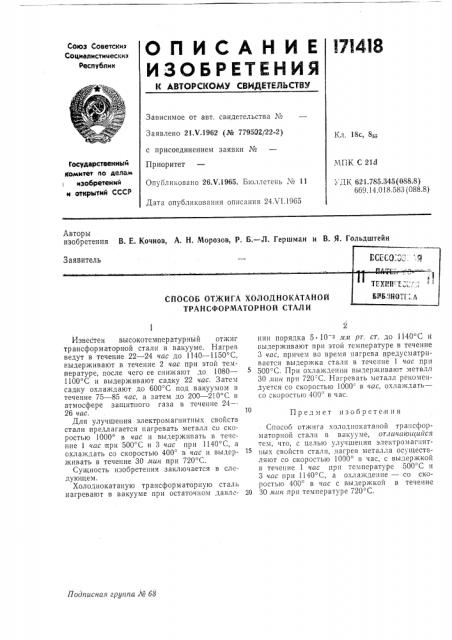

О П И С А Н И Е l734IS

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 21 1г.1962 (№ 779592/22-2) с присоединением заявки №

Приоритет

Опубликовано 26Х.1965. Бюллетень ¹ 11

Дата опубликования описания 24Х1.1965

1 л. 18с, S;,Государственный

Комитет по делам изобретений и открытий СССР

МПгК С 21

- Л1 621.785.345(088.8)

669.14.018.583 (088.8) Авторы изобретения В. Е. Кочнов, А. Н. Морозов, P. Б.— Л. Гершман и В. Я. Гольдштейн

ТРАНСФОРМАТОРНОЙ

Предмет изобретения

Подггисная. гругггга № б8

Известен высокотем пературныи отжиг трансформаторной стали в вакууме. Нагрев ведут в течение 22 — 24 час до 1140 †11 С, выдерживают в течение 2 час при этой температуре, после чего ее снижают до 1080—

1100 С и выдерживают садку 22 час. Затем садку охлаждают до 600 С под вакуумом в течение 75 — 85 час, а затем до 200 — 210 С в атмосфере защитного газа в течение 24 —26 час.

Для улучшения электромагнитных свойств стали предлагается нагревать металл со скоростью 1000 в час и выдерживать в течение 1 «ас при 500 C и 3 час при 1140 С, а охлаждать со скоростью 400 в час и выдерживать в течение 30 мин при 720 С.

Сущность изобретения заключается в следующем.

Холоднокатаную трансформаторную сталь нагревают в вакууме при остаточном давленин порядка 5 10 з мм рт. ст. до 1140 С и гыдерживают прн этой температуре в течение

3 час, причем во время нагрева предусматривается выдержка стали в течение 1 час прн

500 С. При охлаждешги выдерживают металл

30 мин при 720=С. Нагревать металл рекомендуется со скоростью 1000" в час, охлаждать— со скоростью 400 в час.

Способ отжига холоднокатаной трансформаторной стали в вакууме, от ги«аюгциггся тем, что, с целью улучшения электромагнитных свойств стали, нагрев металла осуществляют со скоростью 1000 в час, с выдержкой в течение 1 час при температуре 500 С и

3 час при 1140 С, а охлаждение — со скоростью 400 в час с выдержкой в течение

2О 30 мин.при температуре 720 С.
