Реферат



l7I458

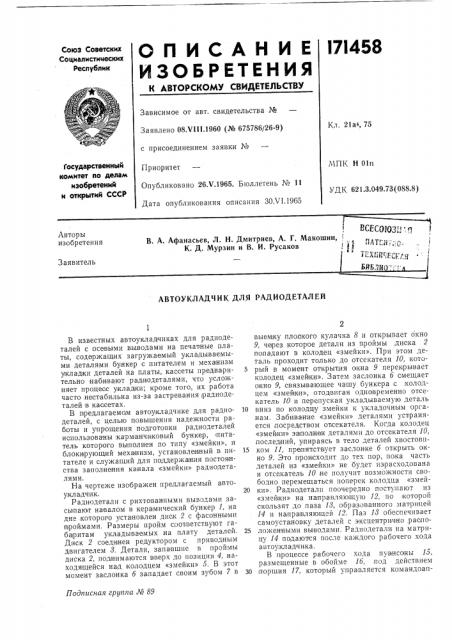

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик

Зависимое от авт. свидетельства №

Заявлено 08.Ч1!1.1960 (№ 675786/26-9) Кл. 21а4, 75 с присоединением заявки ¹

Государственный комитет ло делам изобретений и открытий СССР

МПК Н Oln

Приори1ет

Опубликовано 26Х.1965. Бюллетень № 11

Дата опубликования описания ЗОХ1.1965

УДК 621.3.049.73(088.8) 1

В. А. Афанасьев, Л. Н. Дмитриев, А. Г. Макошин,,".

К. Д, Мурзин и В. И. Русаков "Й

ВСЕСОЮЗг„q

HATLH;ТЕХ1111Ч. <

ЬИИЦ0Авторы изобретения

Заявитель

АВТОУКЛАДЧИК ДЛЯ РАДИОДЕТАЛЕЙ

Подписная группа М 89

В известных автоукладчиках для радиодеталей с .осевыми выводами на печатные платы, содержащих загру>каемый укладываемыми деталями бункер с питателем и механизм укладки деталей на платы, кассеты пре дварительно набивают радиодеталями, что усложняет процесс у кладки; кроме того, их работа часто нестабильна из-за застревания радиодеталей в кассетах.

В п редлагаемом автоукладчике для радиодеталей, с целью повышения надежности работы и упрощения подготовки радиодеталей использованы карманчиковый бункер, питатель которого выполнен по типу «змейки», и блоки рующий механизм, установленный в питателе и служащий для поддержа|ния постоянства заполнения канала «змейки» радиодеталями.

На чертеже изображен предлагаемый автоу,кл адчи,к.

Радиодетали с рихтованными выводами засыпают навалом в керамический бункер 1, на дне которого установлен диск 2 с фасонными проймами. Размеры пройм соответствуют габа ритам укладываемых,на плату деталей.

Диск 2 соединен редуктором с приводным двигателем 8. Детали, запавшие в проймы диска 2, под нимаются вверх до позиции 4, находящейся над колодцем «змейки» 5. В этот момент заслонка 6 западает своим зубом 7 в выемку плоского кулачка 8 и открывает окно

9, через которое детали из проймы диска 2 попадают в колодец «змейки». При этом деталь проходит только до отсекателя 10, который в момент открытия окна 9 перекрывает колодец «змейки». Затем заслонка 6 смещает окно 9, связы вающее чашу бункера с колодцем «змейки», отодвигая одновременно отсекатель 10 и перепуская укладываемую деталь

10 вниз по колодцу змейки к укладочным о рга.нам. Забивание «змейки» деталями устраняется посредством отсекателя. Когда колодец

«змейки» за полонен деталями до отсекателя 10,,последний, упираясь в тело деталей хвостовн15 ком 11, препятствует заслонке 6 открыть окно 9. Это происходит до тех пор, по ка часть деталей из «змейки» не будет израсходована и отсекатель 10,не получит возможности свободно перемещаться поперек колодца «змей20 кп». Радиодетали поочередно поступают пз

«змейки» на направляющую 12, по которой скользят до паза 13, образованного,матрицей

14 и напра вляющей 12. Паз 18 обеспечивает самоустановку деталей с эксцентрично распо25 ло>кенными вы водами. Радиодетали на матрицу 14 подаются после .каждого рабочего хода автоукладчика.

В п роцессе рабочего хода пуансоны 15, размещенные в обойме 16, под действием

З0 поршня 17, который управляется командоап3 паратом (на чертеже не показан), перемещаются вниз и формуют выводы радиодеталей. После этого .пуансоны 15 доходят до печатной платы (на чертеже не показана), служа направляющими для выводов радиодеталей. Выталкиватель 18 подходит к матрице 14 до начала формовки выводов, в результате чего выводы изгибаются пуа нсонами, будучи зажатыми между выталкивателем 18 и матрицей 14, чем предотвращается излом выводов на участке крепления их к детали.

B конце движения пуансонов 15 копер (9 отодвигает матрицу 14, позволяя выталкивателю 18 дослать деталь, устанавливаемую на печатную плату, и придерживает ее при подгибке выводо в к поверхности платы. При об171458 ратном ходе поршня 17 пуансоны 15 и выталкиватель 18 возвращаются на место.

Предмет изобретения

Лвтоукла дчик для радиодеталей с осевыми выводами, содержащий бункер с питателем и механизм укладки деталей, отличающийся тем, что, с целью повышения надеж!ности его

10 работы и упрощения подготовки радиодеталей к укладке на печатные платы, в нем использованы ка рманчиковый бункер, питатель которого выполнен по типу «змейки», и блокирующий механизм, установленный в,питателе

15 и служащий для поддержания постоянства за полнения ка нала «змейки» радиодеталями.
