Способ экспресс-контроля качества залужива1гр№ ветвей термоэлементов't^x:ui«;t-::::,;-3бкблнотр;,л
Патент 171461
Авторы
Классы МПК
Способ экспресс-контроля качества залужива1гр№ ветвей термоэлементов't^x:ui«;t-::::,;-3бкблнотр;,л
Иллюстрации
Реферат

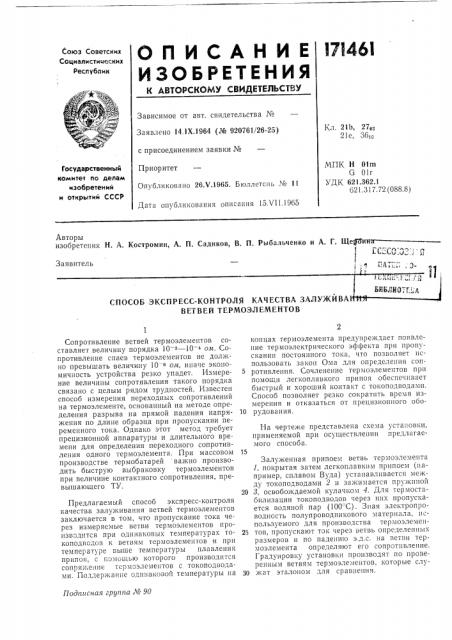

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 14.1Х.1964 (№ 920761/26-25) с присоединением заявки №
Приоритет
Опубликовано 26Х.1965. Бюллетснь ¹ 11
Дата опубликования описания 15.VI 1.. 199б5
Кл. 21b, 270
21е, Зб,о
МПК Н 01m
G 01г
УДК 621.362.1 б21.317.72 (088.8) Государственный комитет по делам изобретений и открытий СССР
Авторы изобретения Н. A. Костромин, A. П. Садиков, В. П. Рыбальченко и А. Г. Щерби
1(. (Q <ч1
ЕА7;;;
3 j
Заявитель
СПОСОБ ЭКСПРЕСС-КОНТРОЛЯ КАЧЕСТВА ЗАЛУЖИВА
ВЕТВЕЙ ТЕРМОЭЛЕМЕНТОВ
Под гисная грутга М 90
Сопротивление ветвей термоэлементов составляет величину порядка 10 з — 10 4 Ом. Сопротивление спаев термоэлементов не должно превышать величину 10 0 ом, иначе экономичность устройства резко упадет. Измерение величины сопротивления такого порядка связано с целым рядом трудностей. Известен способ измерения переходных сопротивлений на термоэлементе, основанный на методе определения разрыва на прямой падения напряжения по длине образца при пропускании переменного тока. Однако этот метод требует прецизионной аппаратуры и длительного времени для определения переходного сопротивления одного термоэлемента. При массовом производстве термобатарей важно производить быструю выбраковку термоэлементов при величине контактного сопротивления, превышающего ТУ.
Предлагаемый способ экспресс-контроля качества залуживания ветвей термоэлементов заключается в том, что пропускание тока через измеряемые ветви термоэлементов производится при одинаковых температурах токоподводов к ветвям термоэлементов и при температуре выше температуры плавления припОя, с помошь1О которого производится сопряжение тсрмоэлементов с токоподводами. Поддержание одинаковой температуры на концах гермоэлемента предупреждает появление термоэлектрического эффекта при пропускании постоянного тока, что позволяет использовать закон О»а для определения сопротивления. Сочленение термоэлементов прн помощи легкоплавкого припоя обеспечивает быстрый и хороший контакт с токоподводами, Способ позволяет резко сократить время измерения и отказаться от прецизионного обо10 рудования.
На чертеже представлена схема установки, применяемой при осуществлении предлагаемого способа.
Залуженная припоем ветвь термоэлемента
1, покрытая затем легкоплавким припоем (например, сплавом Вуда) устанавливается мехкду токоподводами 2 и зажихгается пружиной
20 8, освобождаемой кулачком 4. Для термостабилизации токоподводов через них пропускается водяной пар (100-"С). Зная электропроводнссть полупроводникового материала, используемого для производства термоэлемен25 тов, пропускают ток через ветвь определенных размеров и по падению э.д.с. на ветви термоэлемента определяют его сопротивление, Градуировку установки производят по проверенным ветвям термоэлементов, которые слу30 жат эталоном для сравнения.
171461
Предмет изобретения
/odcrvu лотра
Составитель С. Е, Островская
Редактор И. Г. Карпас Техред А. A. Камь шиикова
Корректор О. И. Попова
Заказ 1438/8 Тираж 1075 Формат бум. 50 X 901/, Объем 0,13 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Способ экспресс-контроля качества залу кивания ветвей термоэлементов, основанный на методе сопоставления падения напряжения на ветвях термоэлементов, через которые пропускают постоянный электрический ток, с падением напряжения а термоэлементе с известными параметрами, отличающийся тем, что, с целью использования "àêîíà Ома и увеличения производительности, пропускание тока через измеряемые ветви термоэлементов производят при одинаковых температурах то5 коподводов к ветвям термоэлементов и при температуре выше температуры плавления припоя, с помощью которого производят сопряжение ветвей термоэлементов с токоподводами.
