Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 6 06 6 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР, ОПИСАНИЕ ИЗОБРЕТЕНИЯ ф

М (Д

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4813624/24.(22) 11,04.90 (46) 23.02.92. Бюл. М 7 (71) Тульский политехнический институт (72) B.И. Баженов, А.И. Бирман, А.А. Говоров, 8.8. Подсевалов и Н.H. Сергиенко (53) 621 525(088.8) (56) Пневматические приборы системы

"Старт". Каталог ВНИИ ЭИПриборостроения. — М., 1973, с.32-34.

Авторское свидетельство СССР

М 1080151, кл. 6 05 G 5/00, 1982. (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО

ПРЯМОГО ПРЕДВАРЕНИЯ (57) Изобретение относится к приборостроению, а именно к пневматическим устройст;вамм прямого предварен и я. Целью изобретения является повышение точности

Р,, Ы,, 1714625 А1 устройства. Это достигается тем, что в предлагаемом устройстве установлен одномембранный повторитель без сдвига 5, управляющая камера которого соединена с выходным каналом устройства Рвых и через первый постоянный дроссель 6 с проточной камерой первого повторителя со сдвигом 4, управляющая камера которого соединена с входным каналом устройства и управляющей камерой второго повторителя 8 входного сигнала со сдвигом, выход которого соединен с проточной камерой повторителя без сдвига, сопло.которого через второй постоянный дроссель 7 соединено с емкостью. пневматическое устройство прямого предварения применяется в химической, нефтехимической и машиностроительной промышленности, где необходимо регулировать технологические параметры. 1 ил.

1714625

Изобретение относится к приборостро-ению, а именно к пневматическим устройствам прямого предварения.

Целью изобретения является повышение точности устройства.

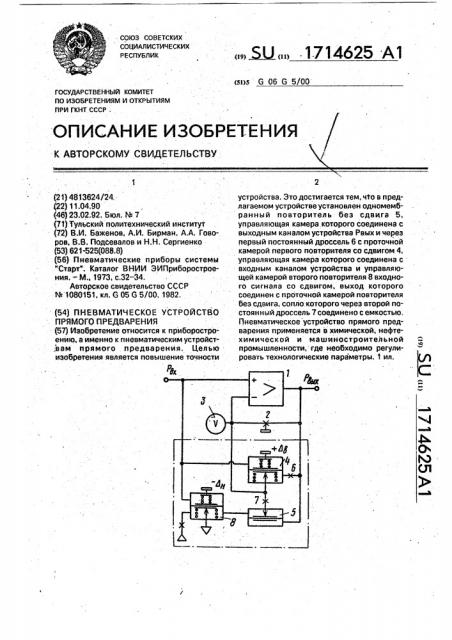

На чертеже приведена схема предлагаемого устройства.

Устройство содержит усилитель 1 давления, переменный дроссель 2, емкость 3,, первый одномембранный повторитель 4 с положительным сдвигом 4, и одномембранный повторитель 5 без сдвига — пневматические диоды, первый 6 и второй 7 постоянные дроссели (ф 0,18 мм) и второй одномембранный повторитель 8 входного канала Рвх с отрицательным сдвигом Лн. В качестве повторителя 5 без сдвига можно использовать одномембранный повторитель со сдвигом, равным нулю, или повторитель без сдвига с герметичным узлом сопло-заслонка.

Входной канал Рвх связан с плюсовой камерой усилителя 1 давления и глухими (управляющими) камерами первого 4 и второго 8 повторителей со сдвигами. Выход усилителя 1 подключен к выходному каналу

Р»х устройства и через переменный дроссель 2 к емкости 3, минусовой камере усилителя 1, соплу первого повторителя 4 непосредственно и через второй постоянный дроссель 7 к соплу повторителя 5, проточная камера которого подключена к выходу второго повторителя 8 со сдвигом.

Глухая (управляющая) камера повторителя 5 соединена с выходным каналом устройства и через первый постоянный дроссель 6 с, проточной камерой первого повторителя 4 со сдвигом.

Устройство работает следующим образом.

Предварительно на первом одномембранном повторителе 4 устанавливается пеложительный сдвиг, равный Ьь, на втором повторителе 8 — отрицательный сдвиг, равный Ьн. C ïîìîùüþ первого одномембранного повторителя 4 с положительным сдвигом Ль выходное давление Р»х, очевидно, ограничено сверху на уровне (Рвх +

Ьь). Действительно, если давление Р»х в проточной камере больше суммарного давления Р х и пружины в глухой камере первого повторителя 4, то открывается сопло у этого повторителя. Давление в емкости 3 начинает увеличиваться, а на выходе усилителя 1 уменьшается, в результате воздействие по производной от входного сигнала Р» не превышает сверху значения Ьь, т.е, {P »», — Р„) «Ль.

С помощью повторителя 5 без сдвига и второго одномембранного повторителя 8 с отрицательным сдвигом Лн выходное давление Р»х ограничено снизу на уровне

5 (Рвх - Ьн). Действительно, сопло повторителя 5 открывается, если выходное давление второго повторителя 8 в проточной камере повторителя 5 больше выходного сигнала

Р»х в его глухой каМере или Р»х < Рвх - Ьн °

10 Таким образом, если Раых< Рех 6н (при

I этом давление Р х в плюсовой камере уси-" лителя 1 несколько меньше. давления в минусовой камере усилителя и в емкости 3, т.е. давление в последней больше выходного

15 давления повторителя 8, которое по сравнению с Р<х уменьшено на величину сдвига

Ьн ), та открывается сопло повторителя 5, давление в емкости 3 начинает уменьшаться, а на выходе усилителя 1 увеличиваться, В результате абсолютное значение воздействия RO производной от входного сигнала Рвх не превышает снизу значения Лн, т.е. (Рв„х — Р,х) — Лн

Постоянные дроссели 6 и 7, устанавливаемые со стороны большего давления в узлах сопло — заслонка повторителей со сдвигом, обеспечивают требуемую динамику процесса ограничения выходного давления, При этом достаточно использовать дроссели с диаметром проходного сечения

0,18 мм.

Таким образом, в устройстве реализуется двустороннее ограничение воздействия по производной от входного сигнала, т.е. — Ьн «(Р»„— Р„) «<Ььили в устройстве реализовано двустороннее ограничение выходного сигнала на уровнях, отстоящих от уровня входного сигнала на заданную величину Ль вверх и на заданную величину Лн вниз, Т.G.

Pgx — Лн «Р»х» Pg)(+ Q

При этом, в отличие от известных устройств, схема ограничения выходного сигнала пригодна для усилителя давления любого типа, причем ограничивается выходное давление не само по себе, а относительно входного сигнала, что позволяет вводить ограниченное воздействие по производной от входного сигнала, точность и стабильность уровней ограничения определяются только погрешностью одномембранных повторителей.

Благодаря этому повышается точность устройства предварения. Процесс ограничения воздействия по производной происходит без автоколебаний, так как все элементы схемы, а том числе и повторители со сдвигом, работают в непрерывном режиме.

1714625

Составитель .О,Гудкова

Техред М.Моргентал

Корректор Т.Малец

Редактор И.Горная

Заказ 695 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открйтйям при ГКНТ СССР

113035, Москва, Ж-35; Раушская нэб.;4/5

Производственно-издательский комбинат ".Патент", г. Ужгород, ул.Гагарина, 101

Технико-зкономический аффект от использования предлагаемого устройства заключается в улучшении качества регулирования технологических параметров, где требуется вводить ограниченное воздействие по производной от этих или других связанных с ними параметров. в химической, нефтехимической, нефтепере. рабатывающей и других отраслях промышленности.

Формула изобретения

Пневматическое устройство прямого предварения, содержащее усилитель давления, плюсовая камера которого соединена с входным каналом, а выход подключен к выходному каналу устройства и через переменный дроссель -к емкости и минусовор камере усилителя давления, два постоянных дросселя и два одномембранных повторителя со сдвигом, сопло первого из них соединено с емкостью, а сопло второго — с атмосферой, отличающееся тем,что, 5 с целью повышения. точности устройства, в нем установлен одномембранный повторитель без сдвига, управляющая камера которого соединена с выходным каналом устройства и через первый постоянный

10 дроссель — с проточной камерой первого повторителя со Сдвигом, управляющая камера которого соединена с входным каналом устройства и управляющей камерой второго повторителя со сдвигом, выход ко15 торого соединен с проточной камерой по- вторителя без сдвига. сопло которого через второй постоянный дроссель соединено с емкостью,
