Устройство для очистки изоляторов

Устройство для очистки изоляторов

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и' может быть испрл^эовано при очисткевнешней изоляции открь1тых распреде;1И- Тельных устройств под напряжением. Цель - повышение качества очистки, экономия моющей жидкости и металлопроката,сокращение трудозатрат и повышение электробезопасности. Для этого устройство снабжено пневмосистемой, которая позволяет прддерживать высокие электроизоляционные свойства между изоляторами и устройством для очистки в момент отключения подачи моющей жидкости. Применение специальных насадок для получения широкой плоской струи позволяет применять устройство для очистки изоляторов высоких классов напряжения. 2 з.п;ф-пы,4 ил.Изобретение относится к электротехнике и можёт'быть использовано при очистке внешней изоляции открытых распределительных устройств под напряжением.Известно устройство, состоящее из ос-^ новногр и дополнительного трубопроводов, содержащее на дополнительных стояках насадк'и и кондукторы с волнообразной щелью, а на основных стояках - эластичнь1е! трубки с воронкообразными элементами, наггротив которых расположены насадки дополнительных стояков. Стояки устанавливают вокруг подлежащего очистке изолятора;Поскольку эластичные трубки свя.заны е системой управления, то устройство позволяет регулировать угол атаки струей в широком диапазоне, что обеспечивает возможность прекращения подачи струй путем отведения их в сторону..Недостатками устройства являются его металлоемкость и сложность монтажа;Целью изобретения является повышение качества очистки, экономия моющей жидкости и металлопроката, сокращение трудозатрат и повышение электробезопасности работы.Нафиг.1 показана технологическая схема; на фиг.2 - разр^ специальной насадки; на фиг.3а,б - расположение насадок для разных изоляторов; на фиг.4 - устройство для автоматического включения и отключения пневмосистемы.•Технологическая схема включает резервуар 1 для запаса моющей жидкости, проходной низконапорный вентиль 2, высоконапорный насос 3, электромагнитный клапан 4 гидросистемы, рбратный клапан 5 гидросистемы, магистральную сеть 6 гидросистемы, разделительный электромагнитный клапан 7 магистральной сети гидросистемы, распределительную сеть 8 гидросистемы, стояки 9 и специальные насадки 10 для образования плоской струи (в(Лс|ь.ON С»ч>&>&

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 В 17/52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

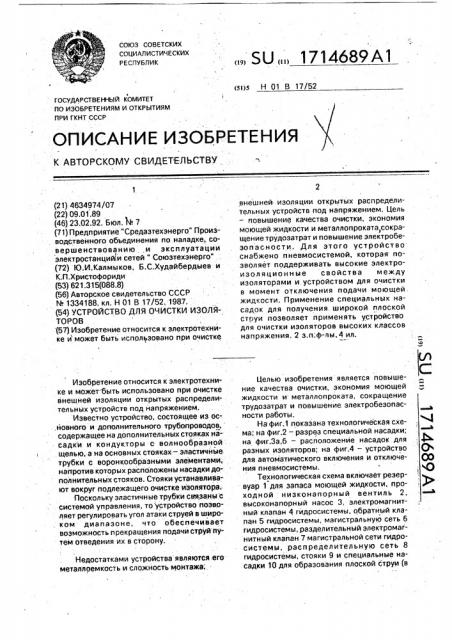

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4634974/07 (22) 09.01.89 (46) 23.02.92. Бюл. Ь 7 (71) Предприятие "Средазтехэнерго" Производственного объединения по наладке, совершенствованию и эксплуатации электростанций и сетей " Союзтехэнерго" (72) Ю.И..Калмыков, Б.С.Худайбердыев и

К;П.Христофориди (53) 621.315(088.8) (56) Авторское свидетельство СССР

N . 1334188, кл. Н 01 В 17/52, 1987. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ИЗОЛЯТОРОВ (57) Изобретение относится к электротехнике и может быть использовано при очистке

Изобретение относится к электротехнике и может быть. использовано при очистке внешней изоляции открытых распределительных устройств под напряжением.

Известно устройство, состоящее из ос,новного и дополнительного трубопроводов, содержащее на дополнительных стояках насадки и кондукторы о волнообразной щелью, а на основных стояках — эластичйые трубки с воронкообразными элементами, напротив которых расположены насадки дополнительных стояков. Стояки устанавливают вокруг подлежащего очистке изолятора;

Поскольку эластичные трубки связаны с системой управления, то устройство позволяет регулировать угол атаки струей в широ. ком диапазоне, что обеспечивает воэможность прекращения подачи струй путем отведения их в сторону.. Недостатками устройства являются.его металлоемкость и сложность монтажа:

„„SU „„1714689A1 внешней изоляции открытых распределительных устройств под напряжением. Цель — повышение качества .очистки, экономия моющей жидкости и металлопроката,сокращение трудозатрат и повышение электробезопасности. Для этого устройство снабжено пневмосистемой, которая позволяет поддерживать высокие электроизоляционные свойства между изоляторами и.устройством для очистки в момент отключения подачи моющей, жидкости. Применение специальных насадок для получения. широкой плоской струи позволяет применять устройство для очистки изоляторов высоких классов на и ряжения. 2 з.и. ф- пы, 4 ил.

Целью изобретения является повышение качества очистки, экономия моющей жидкости и металлопроката, сокращение трудозатрат и повышение электробезопасности работы.

Ка фиг.1 показана технологическая схема; на фиг.2 — разрез специальной насадки; на фиг.3а,б — расположение насадок для: 4 разных изоляторов; на фиг.4 — устройство О для автоматического включения и отключе- Q() ния пневмосистемы., 0

Технологическая схема включает резервуар 1 для запаса моющей жидкости, проходной низконапорный вентиль 2, высоконапорный насос 3, электромагнитный клапан ч гидросистемы, обратный клапан 5 гидросистемы, магистральную сеть 6 гидросистемы, разделительный электромагнитный клапан 7 магистральной сети гидросистемы, распределительную сеть 8 гидросистемы, стояки 9 и специальные насадки 10 для образования плоской струи (в

1714689 4 насадке несколько отверстий расположены в один ряд, причем соседние отверстйя от.носительно центрального расположения под углом до 49, что обеспечивает полный охват строительной длины изолятора), патрубок 11 пневмосистемы, электромагнитный клапан 12 пневмосистемы, обратный . клапан 13 пневмосистемы, ресивер 14 пнев-. мосистемы для запаса избыточного давления воздуха, электроконтактный манометр

15 пневмосистемы; устройство 16 для автоматической подачи команды на орган управления пневмоисточником.

Насадка 10 прдеставляет:собой отрезок трубы с заглушкой 17 с одной стороны. Другим концом насадка вворачивается в стояк

9: В трубе просверлены отверстия 18. В зависимости от строительной длины изолятора для охвата всего изолятора струей насадки могут быть изготовлены в виде части кольца. При этом оси отверстий могут быть расположены под углом до 45О.

Устройство 16 для автоматического включения и отключения монтируется на боковой стенке ресивера и состоит из эластичного шланга 19, ввернутого с помощью штуцера 20 в стенку ресивера. К штуцеру с помощью гайки 21 прикреплен корпус 22.

На свободном конце шланга 19 закреплена .обойма 23, а шланг закрыт заглушкой 24.

Напротив обоймы по противоположным стенкам корпуса установлены микровыклю. чатели 25 и 26; Регулировочный болт 27 с . ° пружиной 28 позволяет регулировать ход обоймы 23.

Устройство работает следующим образом.

При открытии электромагнитного разделительного клапана пневмосистемы ресивер наполняется воздухом, При достижении необходимого давления шланг

19 выпрямляется, замыкается микровыключатель 26 и дает сигнал на включение высоконапорного насоса 3. При этом также открывается электромагнитный клапан 4 гидросистемы и моющая жидкость в виде струи под давлением через насадки попадает на изоляторы. llo истечении времени:очистки открывается электромагнитный клапан

12 пневмосистемы. При этом сжатый воздух из ресивера 14 начинает поступать в гидро5 систему. После этого высоконапорный на- . сос 3 отключается и закрывает электромагнитный клапан 4, а остаток моющей жидкости под высоким давлением воз-. духа пневмосистемы. вытесняется из

10 гидросистемы. Высокие изоляционные свойства смеси воздуха под большим давлением и моющей жидкости исключают перекрытие изоляторов на стояки.

Устройство может работать как в режи15 ме ручного. управления, так и в автоматическом режиме.

Использование пневмосистемы исключает необходимость устройства для отвода струи в сторону перед прекращением про20 цесса очистки изолятора, что позволяет снизить металлоемкость конструкции и стоимость монтажа, Формула изобретения

25 1. Устройство для очистки изоляторов под напряжением, содержащее гидросистему с моющей жидкостью со стояками и насадками в конце трубопроводной разводки для подачи воды в виде струи на изоляторы, 30 о т л и ч а ю щ е е с я тем, что, с целью: повышения качества очистки, экономии моющей жидкости и металлопроката, сокра- щения трудозатрат и повышения электробезопасности работ, оно снабжено

35 пневмосистемой с ресивером, соединенным через электромагнитный клапан с гидросистемой.

2. Устройство по п.1, о т л и ч а ю щ е е- . с я тем, что.насадки выполнены не менее:

40 чем с тремя отверстиями, расположенными . в ряд, при этом соседние. отверстия по отношению к центральному расположены под углом.

3. Устройство по п.1, о т л и ч а ю щ е е45 с я тем; что рессивер пневмосистемы снабжен датчиком для автоматического включения и отключения устройства.. t714689

1714689

Редактор Т,Иванов

Заказ 698 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
