Реферат

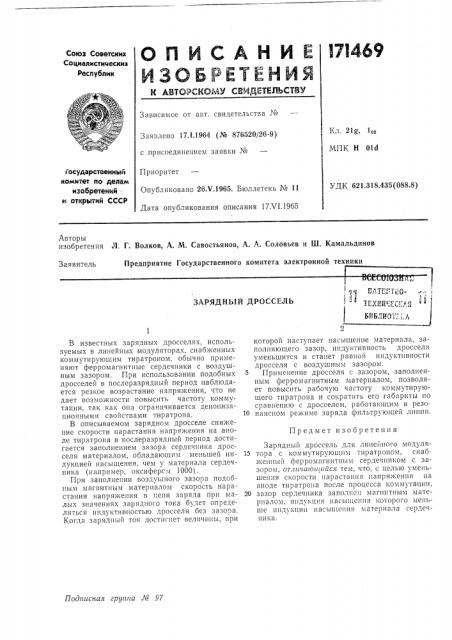

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Kë. 21g, lo»

МПК Н Old

Заявлено 17.il.1964 (№ 876520/26-9) с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 26Х.1965. Бюллетень № 11

Дата опубликования описания 17.VI.1965

УДК 621.318.435(088.8) Авторы изобретения Л. Г. Волков, А. М. Савостьянов, А, A. Соловьев и Ш. Камальдинов

Заявитель

Предприятие Государственного комитета электронной техники

ЗАРЯДНЫЙ ДРОССЕЛЬ

Предмет изобретения

Подггисная гргггггга № 97

В известных зарядных дроссел *x, используемых в линейных модуляторах, снабхкенных коммутирующим тиратроном, обычно применяют ферромагнитные сердечники с воздушным зазором. При использовании подобных дросселей в послеразрядный период наблюдается резкое возрастание напряжения, что не дает возможности повысить частоту коммутации, так как она ограничивается деиопизапионными свойствами тиратропа.

В описываемом зарядном дросселе снижение скорости нарастания напряжения на аноде тиратрона в послеразрядный период достигается заполнением зазора сердечника дросселя материалом, обладающим меньшей индукцией насыщения, чем у материала сердечника (например, оксиферсм 1000) .

При заполнении воздушного зазора подобным магнитным материалом скорость нарастания напряжения в цепи заряда прн малых значениях зарядного тока будет опгеделяться нндуктнвностью дросселя без зазора.

Когда зарядный ток достигнет величины, при которой наступает насыщение материала, заполняющего зазор, индуктивность дросселя уменьшится и станет равной индуктпвности дросселя с воздушным зазором.

5 Применение дросселя с зазором, заполненным ферромагнитным материалом, позволяет повысить рабочую частоту коммутирующего тиратрона и сократить его габариты по сравнению с дросселем, работающим в резо10 нанспом рехкиме заряда фильтр ющей липни.

Зарядный дроссель для линейного модуля15 тора с коммутирующим тиратроном, снабженный ферромагнитным сердечником с зазором, от.гггчагои,ггггся тем, что, с целью уменьшения скорости нарастания напряжения на аноде тиратрона после процесса коммутации, 20 зазор сердечника заполнен магнитным материалом, индукцня насыщения которого меньше индукции насьштения материала сердечника.
