Устройство для ввода проб в масс-спектрометр при анализе газовыделения материалов

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить чистоту и воспроизводимость исследуемых проб, а также упростить конструкцию устройства. Стеклянные ампулы 3. снабженные допол-" нительной внутренней оболочкой из пористой меди, из наклонного держателя 2 поочередно поступают в рабочую камеру 1, располагаясь в приемном полукольце 6. Последнее вместе с ампулой 3 перемещается с помощьюотсекателя 7 на нож 9. где стекло •ампулы разрушается, и исследуемый газ по трубопроводу 10 поступает в масс-спектрометр на анализ. 1 ил.слсь. VJ|ЮI>&

сО Оз сОВЕтских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4744657/21 (22) 02.10.89 (46) 23.02.92.. Бюл. № 7 (71) Сумское производственное объединение "Электрон" (72) С.Я.Гречко, H.À.Êîâàëü и Н.А.Грачев (53) 621.384 (088,8) (56) Авторское свидетельство СССР

¹ 1109645, кл, 6 01 N 35/06, 1984, (54) УСТРОЙСТВО ДЛЯ ВВОДА ПРОБ В

МАСС-СПЕКТРОМЕТР ПРИ АНАЛИЗЕ ГАЗОВЫДЕЛЕНИЯ МАТЕРИАЛОВ

„„Я2.„1714719 А1 (я)5 Н 01 J 49/00, 6 01 N 35/06

2 (57) Изобретение позволяет повысить чистоту и воспроизводимость исследуемых проб, а также упростить конструкцию устройства.

Стеклянные ампулы 3, снабженные дополнительной внутренней оболочкой из пористой меди, из наклонного держателя 2 поочередно поступают в рабочую камеру 1, располагаясь в приемном полукольце б. Последнее вместе с ампулой 3 перемещается с помощью отсекателя 7 на нож 9, где стекло ампулы разрушается, и исследуемый газ по трубопроводу 10 поступает в масс-спектро- метр на анализ. 1 ил.

1714719

Формула изобретения

Составитель B.Êàùååâ

Техред M.Mîðãåíòàë

Корректор О.Кравцова

Редактор, Г.Бельская

Заказ 700 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к системам подготовки и ввода проб в масс-спектрометры для исследований и может найти применение в научном приборостроении.

Целью изобретения является повышение чистоты и воспроизводимости исследуемых проб и упрощение конструкции устройства.

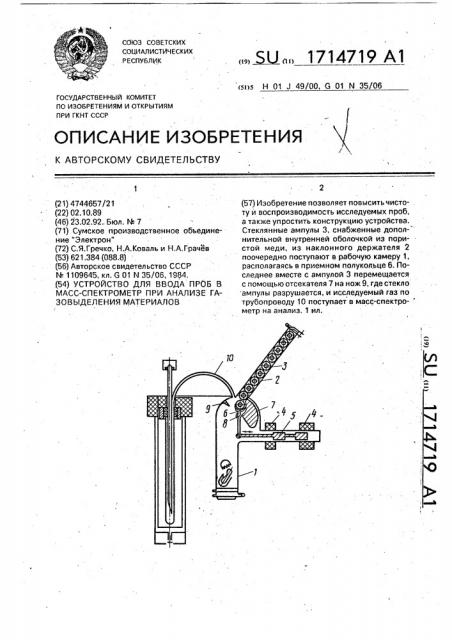

На чертеже схематично изображено предлагаемое устройство.

Устройство содержит рабочую камеру 1, держатель 2 со стеклянными ампулами 3, электромагнит 4 с толкателем 5, позволяющим через систему тяг перемещать приемное полукольцо 6 с отсекателем 7 вокруг центра 8 на неподвижный нож 9. В полукольцо б поочередно попадает каждая из ампул 3, исследуемый газ из которой (после разрушения стеклянной оболочки) проходит по трубопроводу 10 в азотную ловушку и далее на анализ.

Устройство работает следующим абразом.

В держатель 2 укладывают в нужной последовательности ампулы 3 с исследуемым веществом. При этом нижнюю ампулу размещают в полукольце 6, Объем герметизируют и откачивают. Для разрушения стеклянной оболочки ампулы, лежащей на полукольце б, включают электромагнит 4, который за счет втягивания толкателя 5 перемещает полукольцо б с ампулой 3 и отсекатель 7 на нож 9, где,стекло ампулы разрушается и исследуемый газ по трубопроводу 10 идет через азотную ловушку (где вымораживаются пары воды и другие примеси) в масс-спектрометр на анализ.

Изобретение позволяет упростить конструкцию устройства, повысить надежность его B работе, отказаться от систем, передающих движение в вакуум. При этом появля5 ется возможность поднять глубину вакуума (за счет отказа .от уплотнений), сэкономив энергию на работе откачных агрегатов, и

I повысить качество исследований, исключив нежелательное натекание загрязняющих

10 исследуемый газ компонентов.

Устройство для ввода проб в масс-спек15 трометр при анализе газовыделения материалов, содержащее рабочую камеру, соединенную с системой откачки, держатель со стеклянными ампулами для исследуемой пробы, электромагнитный блок

20 захвата и разрушения ампул, о т л и ч а ющ е е с я тем, что, с целью повышения чистоты и воспроизводимости исследуемых проб и упрощения конструкции, ампулы для исследуемой пробы снабжены дополни25 тельной внутренней оболочкой из пористой меди, коаксиальной наружной оболочке, держатель ампул выполнен наклонным с возможностью поочередной подачи ампул в рабочую камеру, а блок захвата и разруше30 ния ампул представляет собой неподвижный нож и приемное полукольцо, расположенное под держателем ампул, установленное с возможностью возвратнопоступательного перемещения в сторону

35 ножа и механически связанное с электромагнитным толкателем.
