Устройство для ограничения угла поворота антенны

Устройство для ограничения угла поворота антенны

Иллюстрации

Показать все

Реферат



Изобретение относится к антенной технике и используется для ограничения угла поворота опорно-поворотного устройства (ОПУ). Цель изобретения состоит в уменьшении металлоемкости. Устройство для ограничения угла поворота антенны содержит упоры 3, установленные в канавке 2. выполненной на неподвижной части ОПУ в виде последовательно соединенных плавным переходом 8 желобов 9 и 10, концентричных оси ОПУ на ее горизонтальной торцовой поверхности. С канавкой 2 контактирует подвижный элемент, выполненный в виде стержня, один конец которого закреплен с возможностью качания в радиальной плоскости ОПУ на подвижной части, а другой свободно установлен в канавке 2. При вращении ОПУ подвижный элемент переходит из желоба 9 в желоб 10 и наоборот, угол, поворота зависит от положения упоров 3 в желобах 9 и 10. 4 ил.ю^g

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РеспублИк (st)s Н 01 Q 1/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

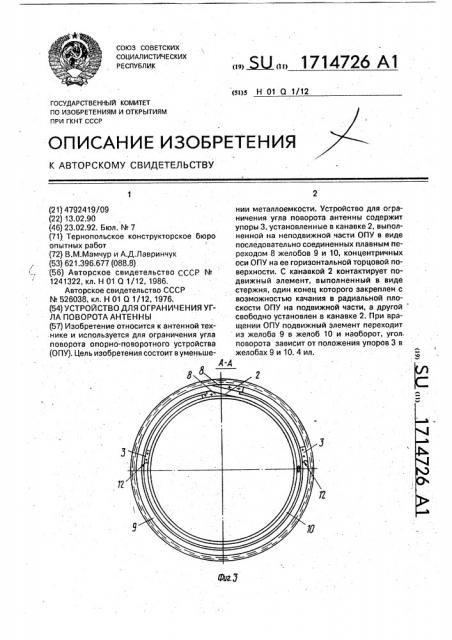

Фиг.З (21) 4792419/09 (22) 13.02.90 (46) 23.02.92. Бюл. N. 7 (71) Тернопольское конструкторское бюро опытных работ (72) В.М.Мамчур и А.Д.Лавринчук (53) 621.396.677 (088.8) (56) Авторское свидетельство СССР N1241322, кл. Н 01 Q 1/12, 1986, Авторское свидетельство СССР

N 526038, кл. Н 01 Q 1/12, 1976. (54) УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ УГЛА ПОВОРОТА АНТЕННЫ (57) Изобретение относится к антенной технике и используется для ограничения угла поворота опорно-поворотного устройства (ОПУ). Цель изобретения состоит в уменьше Ы, 1714726 Al нии металлоемкости, Устройство для ограничения угла поворота антенны содержит упоры 3, установленные в канавке 2, выполненной на неподвижной части ОПУ в виде последовательно соединенных плавным переходом 8 желобов 9 и 10, концентричных оси ОПУ на ее горизонтальной торцовой поверхности. С канавкой 2 контактирует подвижный элемент, выполненный в виде стержня, один конец которого закреплен с воэможностью качания в радиальной плоскости ОПУ на подвижной части, а другой свободно установлен в канавке 2. При вращении ОПУ подвижный элемент переходит из желоба 9 в желоб 10 и наоборот, угол. поворота зависит от положения упоров 3 в желобах 9 и 10. 4 ил.

1714726

Изобретение относится к антенной технике и может применяться в антенных устройствах с азимут-угломестной схемой опорно-поворотного устройства (ОПУ).

Известно устройство для ограничения 5 угла поворота антенны, содержащее амортизатор, корпус которого шарнирно связан с неподвижным основанием, а шток — с поворотной частью, которая установлена на неподвижном основании и на которой раз- 10 мещена антенна. Поворотная часть ОПУ выполнена в виде азимутальной платформы и снабжена захватом с подпружиненным фиксатором, а шток — захватной головкой .

Недостатком указанного устройства яв- 15 ляется то, что угол поворота подвижной части лишь ненамного превышает 360 (в пределах угла качания амортизатора), Подвижность амортизатора не исключает возможности непопэдания захватной головки 20 штока в захват азимутальной платформы.

Сложная форма поверхностей захватной головки штоки и захвата эзимутальной платформы делает их нетехнологичными в изготовлении. 25

Наиболее близким к предлагаемому является устройство для механического ограничения угла поворота вращающихся масс, содержащее поворотную колонку и ее стопорный механизм в виде кольца. 8 поворот- 30 ной колонке и кольце стопорного механизма выполнены канавки с перемычками, образующие полость, в которой размещен подвижный элемент качения с возможностью перемещения его в плоско- 35 сти, перпендикулярной к оси вращения колонки .

Однако стопорный механизм указанного устройства содержит дополнительное кольцо, которое. увеличивает металлоем- 40 кость всего устройства, а также понижает точность и технологичность его изготовления.

Цель изобретения — уменьшение металлоемкости. 45

Поставленная цель достигается тем, что в устройстве для ограничения угла поворота антенны, содержащем упоры, установленные в канавке, выполненной на неподвиж- 50 ной части ОПУ, стопорный механизм с подвижным элементом, контактирующим с канавкой, последняя выполнена в виде последовательно соединенных плавным переходом двух желобов, концентричных оси 55

ОПУ и выполненных на горизонтальной торцовой поверхности неподвижной части

ОПУ, подвижный элемент выполнен в виде . стержня, один конец которого закреплен с

"возможностью качения в радиальной плоскости ОПУ на подвижной части, а другой свободно установлен в желобе.

На фиг.1 показано ОПУ антенны с устройством для ограничения угла поворота; на фиг.2 — узел на фиг.1; на фиг.3 — сечение

А-А на фиг.1; на фиг.4 — сечение Б-Б нэ фиг.2;

Устройство для ограничения угла поворота антенны содержит неподвижную часть

1 с канавкой 2 и размещенными в ней упорами 3 и подвижную часть 4 ОПУ, на которой посредством оси 5 шарнирно закреплен подвижный элемент стопорного механизма, выполненный в виде стержня 6, свободно установленного в канавке 2. Стержень 6 установлен с возможностью качения в радиальной плоскости, проходящей через ось 7 вращения". подвижной части 4 ОПУ. Канавка

2 выполнейа в виде последовательно соединенных между собой плавным переходом 8 двух желобов 9.и 10, концентричных оси-7

ОПУ, суммарный угловой размер которых больше 3600. Желобы 9 и 10 выполнены на торцовой поверхности зубчатого венца 11 неподвижной части 1. Упоры 3 можно переустанавливать по длине желобов 9 и 10.

Стержень 6 может выполняться различного поперечного сечения. Упоры 3 могут иметь выемки 12, выполненные под углом к оси канавки, соответствующим углу наклона стержня 6 к оси вращения подвижной части

4 для уменьшения воздействия стержня 6 на боковые стенки канавки. Стержень. 6 размещен в стакане 13.

Устройство работает следующим образом.

При вращении подвижной части 4 ОПУ стержень 6, шарнирно соединенный с ней, своим свободным концом перемещается в канавке 2; При переходе стержня 6, например, из желоба 9 в желоб 10 он проходит через плавный переход 8. При этом стержень 6 совершает колебательные движения относительно оси 5 в радиальной плоскости

ОПУ, проходящей через ось 7 вращения подвижной части 4. Вращение подвижной части

4 происходит до контакта стержня 6 с одним из упоров 3, Границы перемещения стержня

6 подвижной части 4 в желобах 9 и 10 и вращение подвижной части 4 определяются положением упоров 3 s.æåëoáàx 9 и 10:

Устройство просто в изготовлении, неметаллоемко и может выполняться на элементах конструкции ОПУ, в данном случае на зубчатом венце, Устройство позволяет подвижной части вращаться нэ углы, значительно превышающие 360 .

Формула изобретения

Устройство для ограничения угла повопота антенны, содержащее. упоры, установ1714726 ленные в канавке, выполненной на неподвижной части опорно-поврротного устройства (ОПУ), стопорный механизм с подвижным элементом, контактирующим с канавкой, отл ича ю ще ес я тем, что. с целью уменьшения металлоемкости, канавка выполнена в виде последовательно сое-. диненных плавным переходом двух желобов, концентричных оси ОПУ и выполненных на горизонтальной торцовой повер хности неподвижной части ОПУ, подвижный элемент выполнен в виде стержня, один ко5 нец которого закреплен с возможностью качания в радиальной плоскости ОПУ на подвижной части, а другой свободно установлен в желобе.
