Реферат



Изобретение относится к медицинской технике и может быть использовано для электростимуляции. Цель изобретения - снижение травматичности. Электрод выполнен в виде накладки из фольги с прорезью по спирали. Центральный свободный конец является контактным отведением. При закреплении электрода пластырь надежно удерживает его за счет дополнительного сцепленияс кожей через прорезь. 2 ил. f

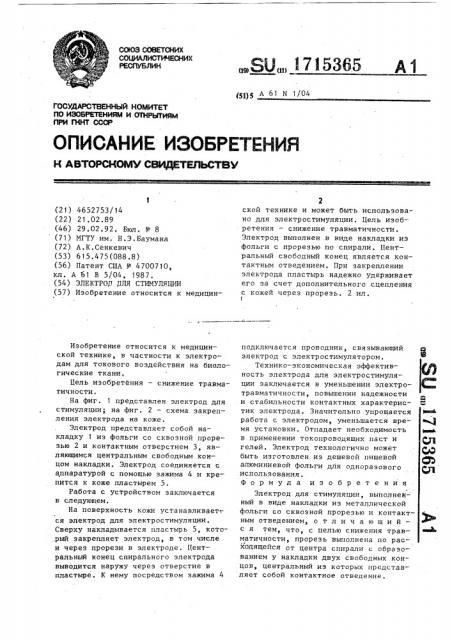

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН щ) А 61 N 1/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4652753/14 (22) 21.02.89 (46) 29.02.92. Бюл. Р 8 (71) МГТУ им. Н,Э.Баумана (72) А,К,Сенкевич (53) 615.475(088,8) (56) Патент США Р 4700710, кл. А 61 В 5/04, 1987. (54) ЭЛЕКТРО,ПЛЯ СТИМУЛЯЦИИ (57) Изобретение относится к медицинИзобретение относится к медицинской технике, в частности к электродам для токового воздействия на биологические ткани.

Цель изобретения — снижение травматичности.

На фиг. 1 представлен электрод для стимуляции; на фиг. 2 — схема закреп— ления электрода на коже.

Электрод представляет собой на— кладку 1 из фольги со сквозной прорезью 2 и контактным отверстием 3, являющимся центральным свободным концом накладки ° Электрод соединяется с аппаратурой с помощью зажима 4 и крепится к коже пластырем 5.

Работа с устройством заключается в следующем.

На поверхность кожи устанавливаетсся электрод для электростимуляции, Сверху накладывается пластырь 5, кото.рый закрепляет электрод, в том числе и через прорези в электроде. Центральный конец спирального электрода выводится наружу через отверстие в пластыре. К нему посредством зажима 4 ской технике и может быть использовано для электростимуляции ° Цель изобретения — снижение травматичности.

Электрод выполнен в виде накладки из фольги с прорезью по спирали. Центральный свободный конец является контактным отведением. При закреплении электрода пластырь надежно удерживает его за счет дополнительного сцепления с кожей через прорезь. 2 ил.

1 подключается проводник, связывающий р электрод с электростимулятором.

Технико-экономическая эффективность электрода для электростимуляции заключается в уменьшении электро— травматичности, повышении надежности и стабильности контактных характерис- 2 тик электрода. Значительно упрощается работа с электродом, уменьшается время установки. Отпадает необходимость феы в применении токопровоцящих паст и фГ( гелей. Электрод технологично может быть изготовлен из дешевой пищевой Cb алюминиевой фольги для одноразового использования.

Формула и з о б р е т е н и я

Электрод для стимуляции, выполненный в виде накладки из металлической фольги со сквозной прорезью и контактным отведением, о т л и ч а ю щ и и с я тем, что, с целью снижения травматичности, прорезь выполнена rro рас— ходящейся от центра спирали с образо— ванием у накладки двух свободных концов, центральный из которых представляет собой контактное отведение.

1? 15365

Фцд, l
