Изложница для центробежного литья

Изложница для центробежного литья

Иллюстрации

Показать все

Реферат



Изобретение относится к литейному производству я может быть использовано в устройствах для центробежного литья с вертикальной осью вращения . Цель изобретения - упрощение конструкции и уменьшение габаритов. Устройство снабжено гибким упругим кольцом, расположенным в кольцевой проточке на внутренней поверхности корпуса изложницы. На гибком упругом кольце диаметрально расположены центробежные грузы и язычки. При вращении изложницы под действием центробежной силы центробежный груз перемещается в радиальном направлении, вытягивает упругое кольцо, за счет чего язычки выдвигаются в положение удерживания крышки. 2 ил.. (Л С

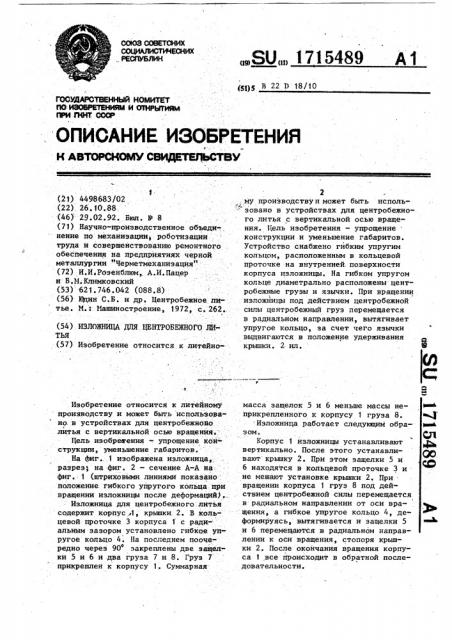

СОоз СОВЕТСКИХ

Ю ° . РЕСПУБЛИК

„ЯО„, 1715489 А1

yg)g В 22 В 18/10 н ьвтсесноЫМ СВИд братви

1 (21) 4498683!02 (22) 26. 10. 88. (46) 29.02.92. Бюл. Р 8 (71) .Научно-производственное объеди-, нение по механизации роботизации труда и совершенствованию ремонтного обеспечения на предприятиях чернок металлургии "Черметмеханизация" (72) И.И.Розенблюм, А.И.Пацер и Б.М.Климковский (53) 621.746.042 (088.8) (56) Щин С.Б. и др, Центробежное литье. М. .Иашиностроение, 1972, с. 262.

2, му производству и может быть исполь зовано в устройствах для центробежного литья с вертикальной осью вращения. Цель изобретения — упрощение . конструкции и уменьшение габаритов.

Устройство снабжено гибким упругим кольцом, расположенным в кольцевой проточке на внутренней поверхности корпуса изложницы. На гибком упругом кольце диаметрально расположены центробежные грузы и язычки. При вращении

I изложницы под действием центробежной силы центробежный груз перемещается в радиальном направлении, вытягивает упругое кольцо, за счет чего язычки выдвигаются в положение удерживания крышки. 2 нл. (54) . ИЗЛОЖНИЦА ДЛЯ ЦЕ1ПР0БЕЖН(Ц 0 ЛИ

ТЬЯ (57) Изобретение относится к литейно° Ю

Ю\

° а о, Изобретение относится к литейному производству и может быть использовано. в устройствах для центробежноао литья с вертикальной осью вращенйя.

Цель изобреаения — упрощение кон- струкции, уменьшение габаритов.

На фиг. 1 изображена изложница,: разрез; на фиг. 2 — сечение А-А на.. фиг. 1 (штриховыми линиями показано положение гибкого упругого кольца при вращении изложницы после деформаций).

Изложница для центробежного литья содержит корпус.1, крышки 2. В .кольцевой проточке 3 корпуса 1 с радиальным зазором установлено гибкое упругое кольцо 4. На последнем поочередно через 90 закреплены две защел-. ки 5 и 6 и два груза 7 и 8. Груз 7 прикреплен к корпусу 1. Суммарная масса защелок 5 и б меньше массы неприкрепленного к корпусу 1 груза 8. к)

:Изложница работает следующим обра- м зом. Ql

Корпус 1 изложницы устанавливают ф вертикально. После этого устанавливают крышку 2. При этом защелки 5 и б находятся в кольцевой проточке 3 и не мешают установке крышки 2. При вращении корпуса 1 груз 8 под действием центробежной силы перемещается в радиальном направлении от оси вращения, а гибкое упругое кольцо 4, деформируясь, вытягивается и защелки 5 ® и 6 перемещаются в радиальном направлении к оси вращения, стопоря крышки 2. После окончания вращения корпуса 1 все происходит в обратной последовательности.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБ ЕТЕЙИЯМ Й ОТКРЫТИЯМ . ОПИСАНИЕ ИЗОБРЕТЕНИЯ

171548

Выполнение устройства для перемещения эащелок в виде гибкого упругого кольца, к которому прикреплены защелки-и грузы, упрощает конструкцию, уменьшает габариты. Установка гибкого упругого кольца в кольцевой проточке корпуса с радиальным зазором не мешает кольцу деформироваться, .а эа счет деформации происходит переме- 1О щение защелон. Прикрепление одного из грузов к корпусу, обеспечивает определенность положения кольца в кольцевой проточке, что повышает надежность работы устройства. 5

Выполнение суммарной массы двух язычков меньшей, чем масса не прикрепленного к корпусу центробежного груза, обеспечивает перемещение центро- . бежного груза .эа счет центробежных сип, что вызывает перемещение язычков. °

9 4

Формула изобретения..

Изложница для центробежного литья, содержащая корпус н крышки с центро бежными затворами, о т л и ч а ющ а я с я тем, что, с целью упрощения конструкции и уменьшения ее габа"., ритов, каждый центробежный затвор состоит иэ гибкого упругого кольца, установленного в кольцевой проточке, выполненной на внутренней поверхности корпуса, двух грузов закрепленных на гибком упругом коЛьце диаметрально противоположно, и.двух защелок, закрепленных на гибком упругом кольце диаметральйо противоположно, при этом один as грузов жестко за- креплен на корпусе, а ось сюаеетрии,. проходящая через защелки, перпендикулярна к оси симметрии, проходящей через грузы.

1715489

Составитель Е,Иванько

Редактор И.Касарда ТехРед А,Кравчук

Корректор Л. Цинипенко

Заказ 562 Тираж Подписное

ВНИИПИ Государственйого комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
